Opis produktu
Właściwości i zastosowanie:

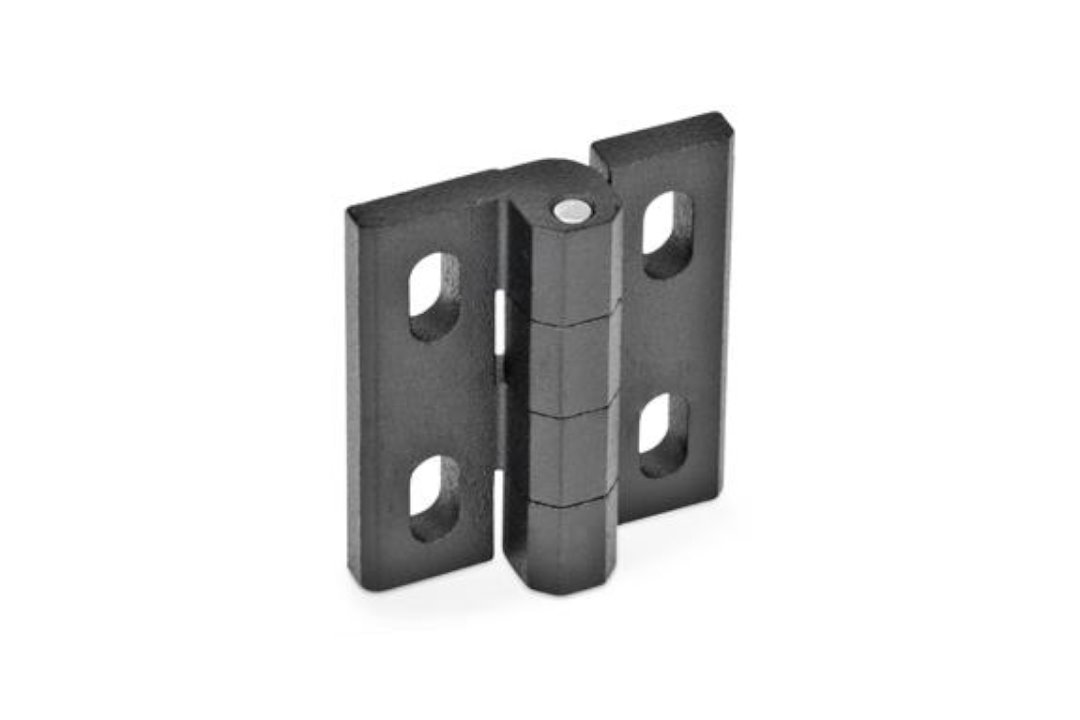

- Zawiasy GN 235 w zależności od typu można regulować na wysokość lub szerokość wzdłuż otworów fasolkowych.
- Typ H: 4 otwory fasolkowe - regulacja w pionie.
- Mocowanie 4 śrubami M5 z niskim łbem sześciokątnym, owalnym lub cylindrycznym (po 2 w każdym skrzydle).
- Dzięki przestrzeni pod łby śrub i podkładki zawias otwiera się na 180° bez kolizji.
- Skrzydła zawiasu: odlew z cynku, powłoka z żywicy epoksydowej, kolor czarny RAL 9005, wykończenie matowe (SW).
- Trzpień: stal nierdzewna AISI 316Ti.
- Rozstaw otworów mocujących jak w zawiasach GN 237 - można je stosować zamiennie.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 235-ZD-40-45-H-SW |
| l 1 | 40 mm |
| l 2 | 45 mm |
| b (szerokość otworu fasolkowego) | 5,3 mm |
| d 1 (otwór przelotowy) | 5,3 mm |
| d 2 (sworzeń) | 4 mm |
| h 1 | 13 mm |
| h 2 | 5 mm |
| h 3 | 9,5 mm |
| h 4 | 19 mm |
| l 3 | 16 mm |
| l 4 | 16 mm |
| m 1 | 25 mm |
| m 2 | 25 mm |
| Waga | 0,068 kg |
Dostępne wykonania GN 235:
Rodzaje regulacji i mocowania:
- Typ H - regulacja pionowa, 4 otwory fasolkowe.
- Typ B - regulacja pozioma, 4 otwory fasolkowe.
- Typ HB - regulacja pionowa i pozioma, otwory fasolkowe w obu skrzydłach.
- Typ D - bez regulacji, 4 otwory przelotowe.
- Typ DH - regulacja pozioma w jednym skrzydle, otwory przelotowe w drugim.
- Typ DB - regulacja pionowa w jednym skrzydle, otwory przelotowe w drugim.
Materiały i kolory:
- Odlew cynkowy - kolor srebrny RAL 9006 (SR) lub czarny RAL 9005 (SW), wykończenie matowe.
- Stal nierdzewna AISI CF-8 (GS) - powierzchnia piaskowana na mat.
