Opis produktu
Właściwości i zastosowanie:
- Typ NJ: bez regulacji.

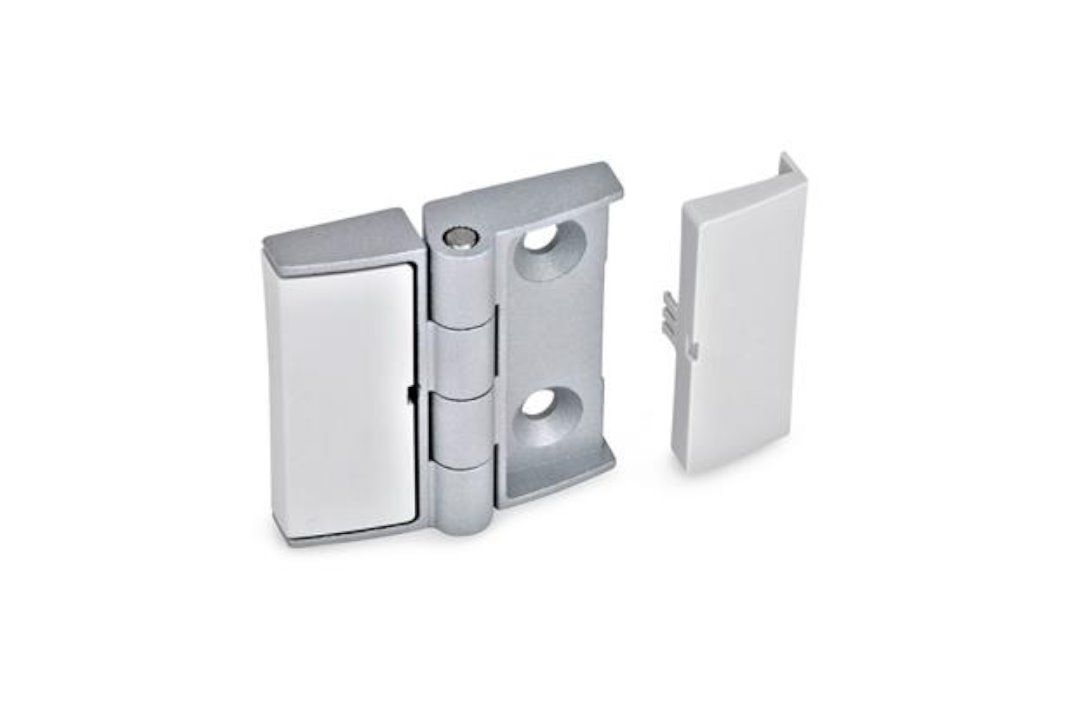

- Zawiasy GN 238 z regulacją umożliwiają perfekcyjne technicznie i optycznie połączenie drzwi z ramą.
- Podczas dokręcania stalowe podkładki pozycjonujące wrzynają się pierścieniem tnącym w radełkowaną powierzchnię gniazda zawiasu. To opatentowane rozwiązanie daje sztywne i trwałe mocowanie.
- Zaślepki z tworzywa chronią gniazda śrub i śruby przed brudem i pełnią funkcję estetyczną.
- Korpus: odlew z cynku, powierzchnia pokryta żywicą epoksydową, kolor srebrny RAL 9006, wykończenie matowe.
- Pokrywa: tworzywo, kolor jasnoszary.
- Podkładki pozycjonujące: stal hartowana. Trzpień: stal nierdzewna AISI 303.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 238-42-42-NJ-SR |
| l 1 | 42 mm |
| l 2 | 42 mm |
| l 3 | 17 mm |
| d 1 | 5,3 mm |
| d 2 | 4 mm |
| h 1 ≈ | 11 mm |
| h 2 ≈ | 6,5 mm |
| h 3 | 7,5 mm |
| m 1 | 25 mm |
| m 2 | 25 mm |
| Waga | 0,051 kg |
Dostępne wykonania GN 238:
- Typ BJ: regulacja z obu stron
- Typ EJ: regulacja z jednej strony
- Typ NJ: bez regulacji
- SR: kolor srebrny RAL 9006 / SW: kolor czarny RAL 9005
