Opis produktu
Właściwości i zastosowanie:

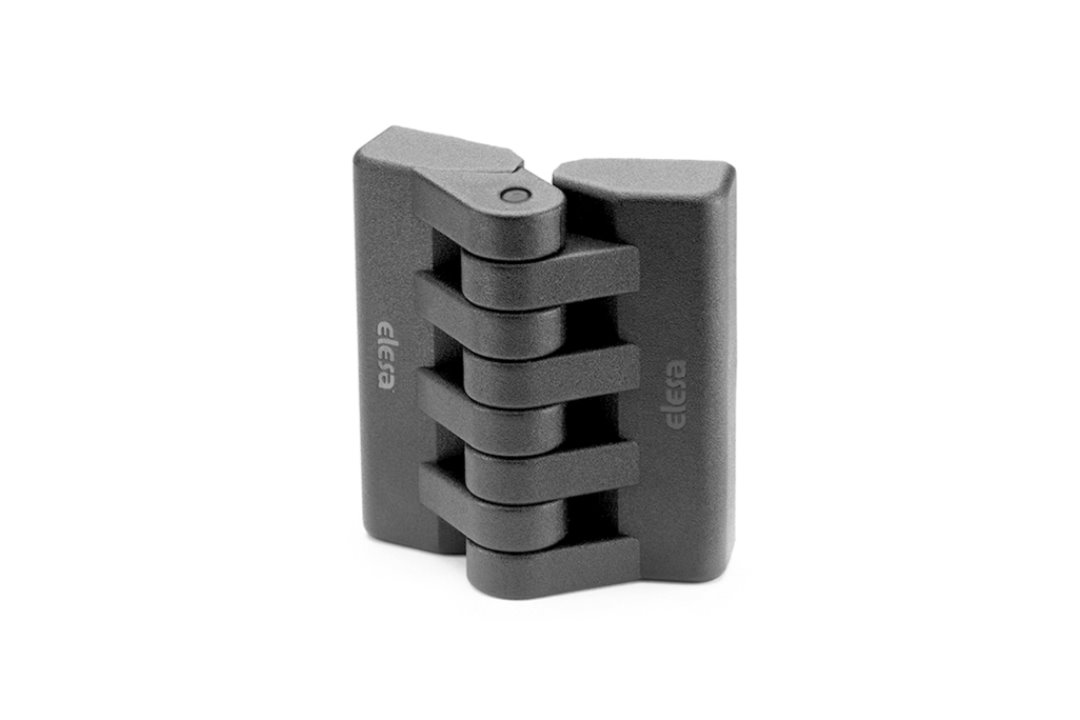

- Zawias ELESA+GANTER CFAX z wysokoudarowego technopolimeru, przeznaczony do montażu drzwi, pokryw i osłon maszyn oraz urządzeń przemysłowych.
- Sworzeń obrotowy z technopolimeru POM (żywica acetalowa) stanowi alternatywę dla tradycyjnych zawiasów ze stalowym sworzniem. Konstrukcja łączy niewielką masę z wysoką wytrzymałością mechaniczną.
- Mocowanie: niklowane mosiężne wtopki z gwintem nieprzelotowym.
- Korpus: wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończenie matowe. Sworzeń obrotowy z technopolimeru na bazie żywicy acetalowej (POM), kolor czarny.
- Zakres obrotu: maksymalnie około 215° (od -35° do +180°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu, aby uniknąć uszkodzenia zawiasu.
- Dostępne są różne sposoby mocowania: wtopki gwintowane, trzpienie gwintowane oraz otwory przelotowe pod śruby z łbem stożkowym lub cylindrycznym, umożliwiające dopasowanie zawiasu do konstrukcji drzwi i ramy.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFAX.49 B-M5 |
| L | 49,5 mm |
| B | 48 mm |
| f ±0,25 | 30 mm |
| f 1 ±0,25 | 31 mm |
| H | 19 mm |
| h 1 | 13 mm |
| h 2 | 11 mm |
| b 1 | 17 mm |
| d (sworzeń) | 4 mm |
| d 1 (gwint wtopki) | M5 |
| h (głębokość gwintu wtopki) | 8,5 mm |
| Maks. moment dokręcania śrub C | 5 Nm |
| Waga | 0,039 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
400 N |
| Siła osiowa - obciążenie niszczące R a |
2400 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
440 N |
| Siła promieniowa - obciążenie niszczące R r |
2760 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
170 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
1320 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić masę i wymiary drzwi, kierunek działania sił, warunki pracy oraz odpowiedni współczynnik bezpieczeństwa. Wymaganą liczbę zawiasów należy dobrać do przewidywanych obciążeń.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFAX:
- CFAX-B: niklowane mosiężne wtopki z nieprzelotowymi otworami gwintowanymi.
- CFAX-p: niklowane stalowe trzpienie gwintowane, dostępne w rozmiarach CFAX.49 i CFAX.65.
- CFAX-SH: otwory przelotowe pod śruby z łbem stożkowym.
- CFAX-CH: otwory przelotowe pod śruby z łbem cylindrycznym.
Rozmiary zawiasów: CFAX.40, CFAX.49 oraz CFAX.65.
Rozmiary mocowań: M4, M5 i M6 dla wtopek gwintowanych; M5 x 14 i M6 x 18 dla trzpieni gwintowanych. Wykonania SH i CH posiadają otwory pod śruby odpowiednio M4, M5 lub M6.
