Opis produktu
Właściwości i zastosowanie:
- Typ p-CH: gwintowany trzpień i otwory przelotowe pod śruby z łbem cylindrycznym.
- Zawiasy CFA w wykonaniach z otworem gwintowanym, gwintowaną szpilką lub otworami przelotowymi.
- Zakres obrotu (wartość przybliżona): maksymalnie 215°, pomiędzy 0° i -35° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie). Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
- Pełna gama wykonań: wtopka z gwintowanym otworem (B), gwintowana szpilka (p), otwory pod śruby z łbem stożkowym (SH), cylindrycznym (CH) oraz połączenia tych typów.
Dane techniczne:
| Parametr | Wartość |
|---|---|

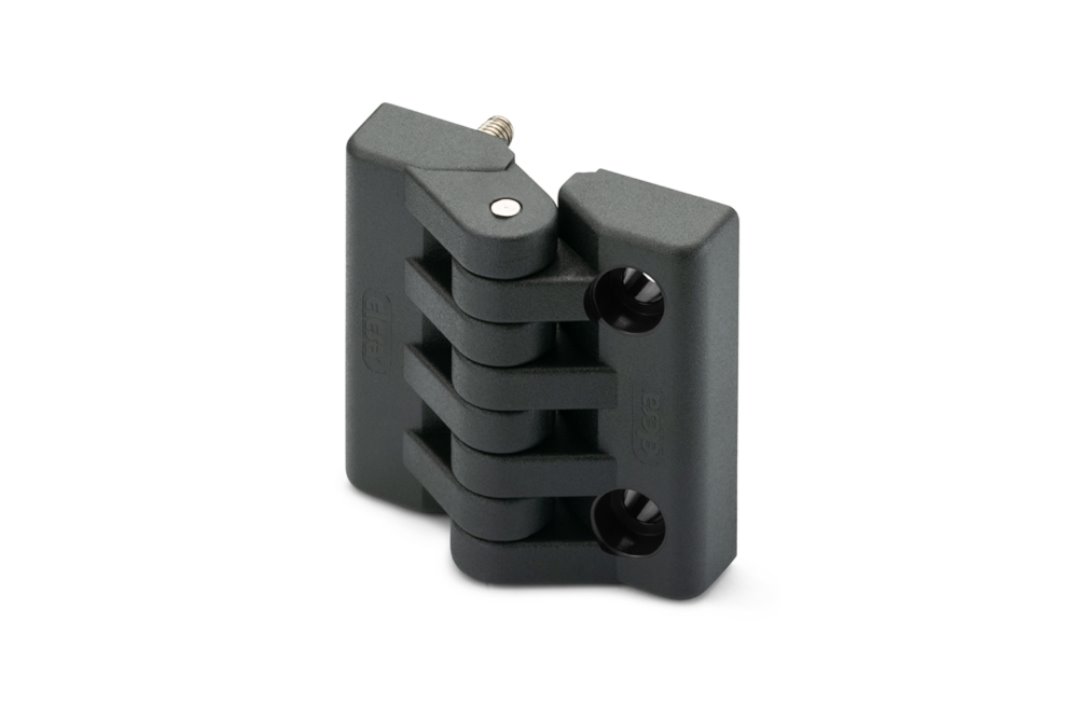

| Oznaczenie | CFA.49 p-M5x14-CH-5 |
| L | 49,5 mm |
| B | 48 mm |
| d 2 (gwint trzpienia) | M 5 |
| l (długość trzpienia) | 14 mm |
| d | 4 mm |
| d 3 | 5,5 mm |
| d 5 | 10 mm |
| h 1 | 13 mm |
| h 2 | 11 mm |
| h 3 | 5,5 mm |
| H | 19 mm |
| f ±0,25 | 30 mm |
| f 1 ±0,25 | 31 mm |
| b 1 | 17 mm |
| Moment dokręcania C [Nm] (p) | 5 |
| Moment dokręcania C [Nm] (CH) | 2 |
| Waga | 0,037 kg |
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa – maksymalne obciążenie robocze E a |
360 N |
| Siła osiowa – obciążenie niszczące R a | 3070 N |
 Siła promieniowa – maksymalne obciążenie robocze E r |
320 N |
| Siła promieniowa – obciążenie niszczące R r | 1970 N |
 Siła przy zgięciu 90° – maksymalne obciążenie robocze E 90 |
200 N |
| Siła przy zgięciu 90° – obciążenie niszczące R 90 | 1620 N |
Dostępne wykonania CFA:
- B: wtopka z gwintowanym otworem
- p: gwintowana szpilka
- SH / CH: otwory przelotowe pod śruby z łbem stożkowym / cylindrycznym
- TI-SH: otwory przelotowe pod śruby z łbem stożkowym oraz przestrzeń
- B-p, B-SH, B-CH, p-SH, p-CH: połączenia wymienionych typów
- SH-C33: wykonanie SH w kolorze szarym RAL 7040
Instrukcja montażu zawiasu
- Wywiercić otwór w drzwiach/ramie drzwi o średnicy odpowiadającej zastosowanej gwintowanej tulei.
- Zamocować gwintowaną tuleję w drzwiach/ramie drzwi za pomocą nitownicy.
- Zamocować zawias na drzwiach/ramie drzwi za pomocą śrub wkręcanych w tuleję.
