Opis produktu
Właściwości i zastosowanie:
- Typ EJ: regulacja z jednej strony.

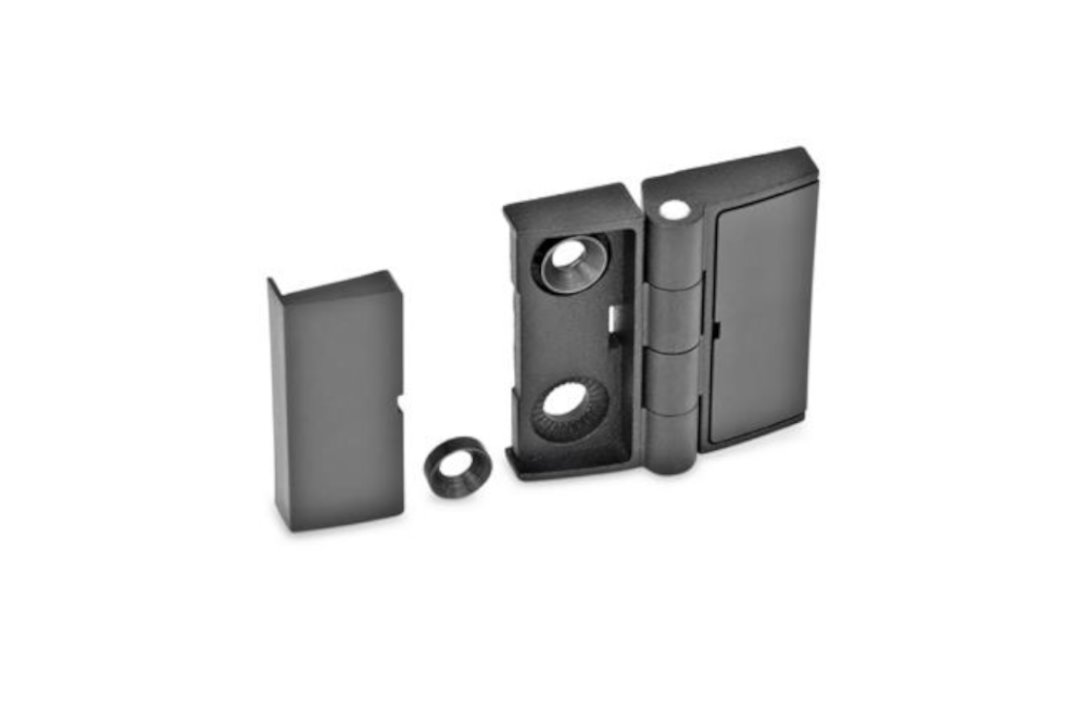

- Zawiasy GN 238 z regulacją umożliwiają perfekcyjne technicznie i optycznie połączenie drzwi z ramą.
- Podczas dokręcania stalowe podkładki pozycjonujące wrzynają się pierścieniem tnącym w radełkowaną powierzchnię gniazda zawiasu. To opatentowane rozwiązanie daje sztywne i trwałe mocowanie.
- Zaślepki z tworzywa chronią gniazda śrub i śruby przed brudem i pełnią funkcję estetyczną.
- Korpus: odlew z cynku, powierzchnia pokryta żywicą epoksydową, kolor czarny RAL 9005, wykończenie matowe.
- Pokrywa: tworzywo, kolor czarno-szary.
- Podkładki pozycjonujące: stal hartowana. Trzpień: stal nierdzewna AISI 303.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 238-50-50-EJ-SW |
| l 1 | 50 mm |
| l 2 | 50 mm |
| l 3 | 21 mm |
| d 1 | 6,3 mm |
| d 2 | 5 mm |
| h 1 ≈ | 13,5 mm |
| h 2 ≈ | 7 mm |
| h 3 | 8,5 mm |
| m 1 | 30 mm |
| m 2 | 30 mm |
| Waga | 0,095 kg |
Dostępne wykonania GN 238:
- Typ BJ: regulacja z obu stron
- Typ EJ: regulacja z jednej strony
- Typ NJ: bez regulacji
- SR: kolor srebrny RAL 9006 / SW: kolor czarny RAL 9005
