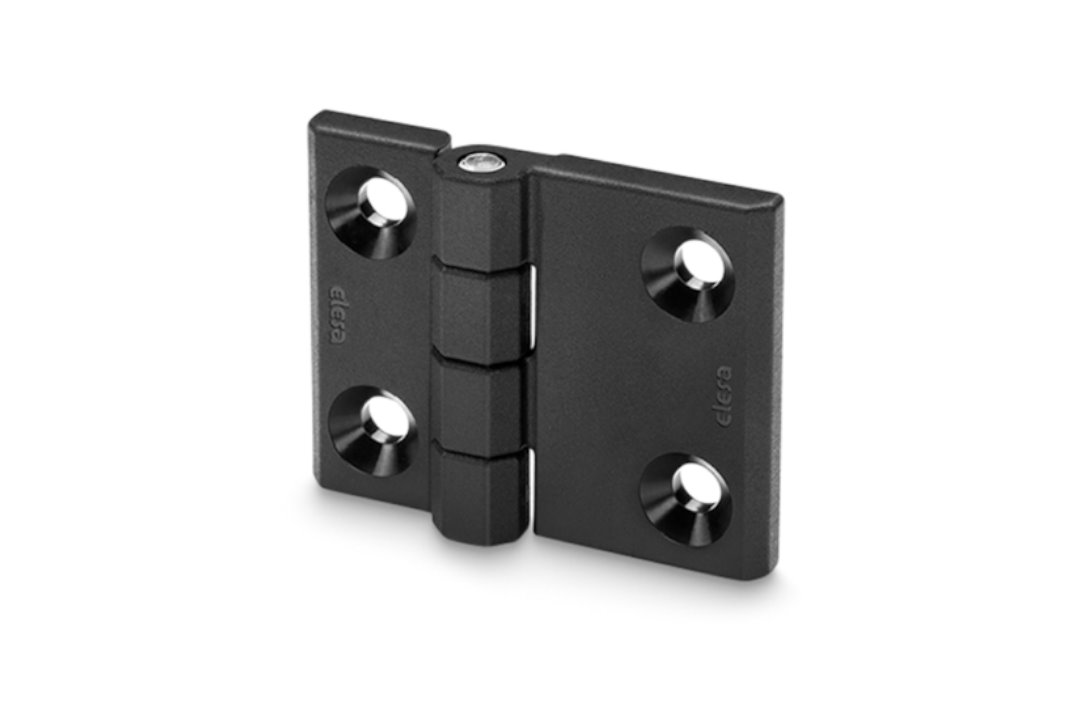

Opis produktu
Właściwości i zastosowanie:
- CFM-L-B: 2 x 2 otwory przelotowe pod śruby z łbem stożkowym, korpusy zawiasu o różnych wymiarach.
- Zawias wydłużony w kierunku poziomym.
- Materiał: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe.
- Sworzeń obrotowy: stal nierdzewna AISI 303.
- Zakres obrotu (wartość przybliżona): maksymalnie 270°, pomiędzy 0° i -90° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie). Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

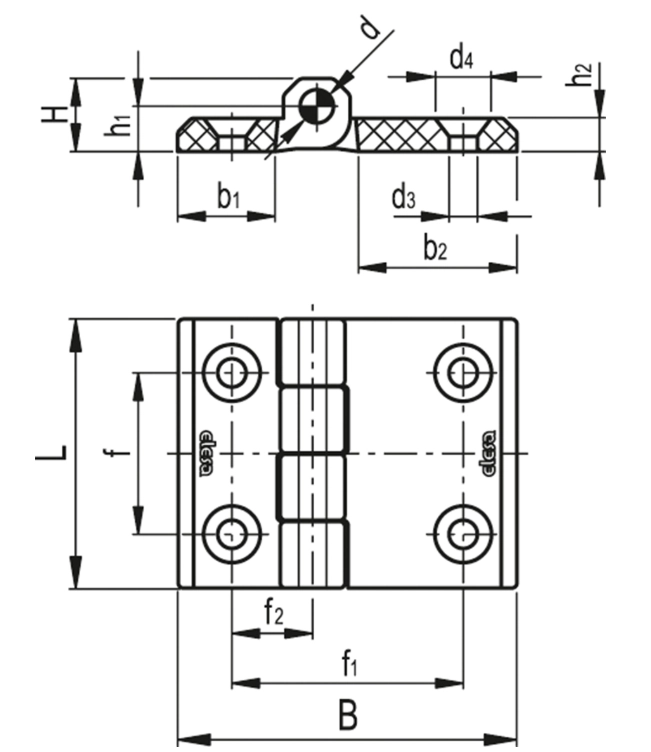

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFM-L-B.50-63-SH-6 |
| L | 50 mm |
| B | 63 mm |
| H | 11,5 mm |
| f ±0,25 | 30 mm |
| f 1 ±0,25 | 43 mm |
| f 2 ±0,25 | 15 mm |
| h 1 | 6,5 mm |
| h 2 | 6 mm |
| b 1 | 18 mm |
| b 2 | 31 mm |
| d (sworzeń) | 6 mm |
| d 3 | 6,5 mm |
| d 4 | 12,5 mm |
| Maks. moment dokręcenia śrub montażowych C | 5 Nm |
| Waga | 0,038 kg |
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa – maksymalne obciążenie robocze S a |
800 N |
 Siła promieniowa – maksymalne obciążenie robocze S r |
1600 N |
 Siła przy zgięciu 90° – maksymalne obciążenie robocze S 90 |
1000 N |
Maksymalne obciążenie statyczne to wartość, powyżej której nastąpi deformacja lub uszkodzenie zawiasu podczas eksploatacji. Przy obliczaniu dopuszczalnego obciążenia należy przyjąć współczynnik bezpieczeństwa odpowiedni do znaczenia i poziomu bezpieczeństwa danej aplikacji.
Dostępne wykonania CFM-L:
- CFM-L-A: otwory przelotowe pod śruby z łbem stożkowym, korpusy zawiasów o identycznych wymiarach
- CFM-L-B: otwory przelotowe pod śruby z łbem stożkowym, korpusy zawiasów o różnych wymiarach
