Opis produktu
Właściwości i zastosowanie:

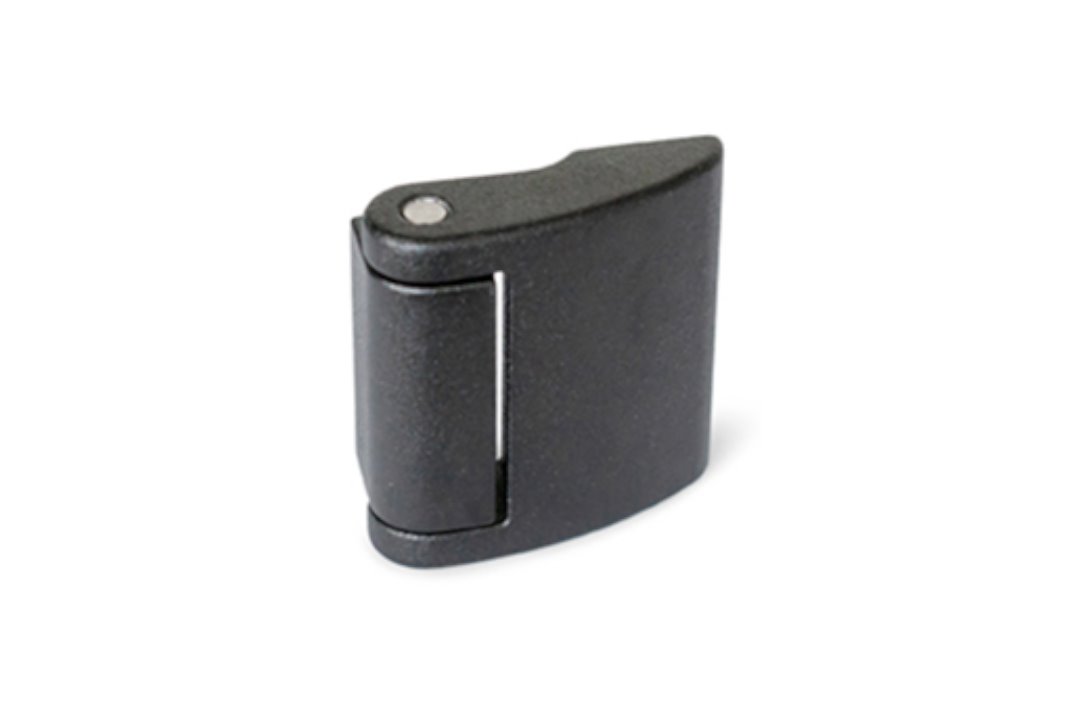

- Zawias ELESA+GANTER GN 138 z odlewu cynkowego, przeznaczony do montażu drzwi, pokryw i osłon maszyn oraz urządzeń przemysłowych. Estetyczna, zwarta konstrukcja sprawdza się w zastosowaniach, w których istotny jest wygląd elementów mocujących.
- Mocowanie od tyłu (typ A) za pomocą nieprzelotowych otworów gwintowanych M6. Śruby mocujące pozostają niewidoczne od zewnątrz, co poprawia estetykę połączenia i utrudnia nieuprawniony demontaż zawiasu.
- Możliwość zastosowania jako zawias zamienny - w wersjach krótkich rozstaw otworów montażowych m1 i m2 odpowiada rozstawowi stosowanemu w wielu standardowych zawiasach dostępnych na rynku. Ułatwia to wymianę istniejących zawiasów bez konieczności wykonywania nowych otworów, pod warunkiem zgodności pozostałych wymiarów montażowych.
- Materiał: odlew cynkowy (ZD), powierzchnia pokryta żywicą epoksydową, czarny RAL 9005, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 138-ZD-60-62-A-SW |
| l 1 (szerokość) | 60 mm |
| l 2 (wysokość) | 62 mm |
| l 3 | 47 mm |
| l 5 | 20 mm |
| l 6 | 24 mm |
| h 1 | 23,5 mm |
| h 2 | 13,5 mm |
| d 1 (gwint otworów montażowych) | M 6 |
| d 2 (sworzeń) | 8 mm |
| m 1 | 36 mm |
| m 2 | 36 mm |
| t (głębokość gwintu) | 9 mm |
| Waga | 0,238 kg |
Dostępne wykonania zawiasów GN 138:
Wersje krótkie (l1 x l2): 40 x 42, 50 x 52, 60 x 62 oraz 80 x 82 mm.
Wersje długie (l1 x l2): 40 x 65, 50 x 80, 60 x 95 oraz 80 x 125 mm.
Mocowanie: typ A - gwintowane otwory nieprzelotowe M5, M6 lub M8, zależnie od rozmiaru.
Kolory: czarny RAL 9005 (SW) lub srebrny RAL 9006 (SR), wykończenie matowe.
