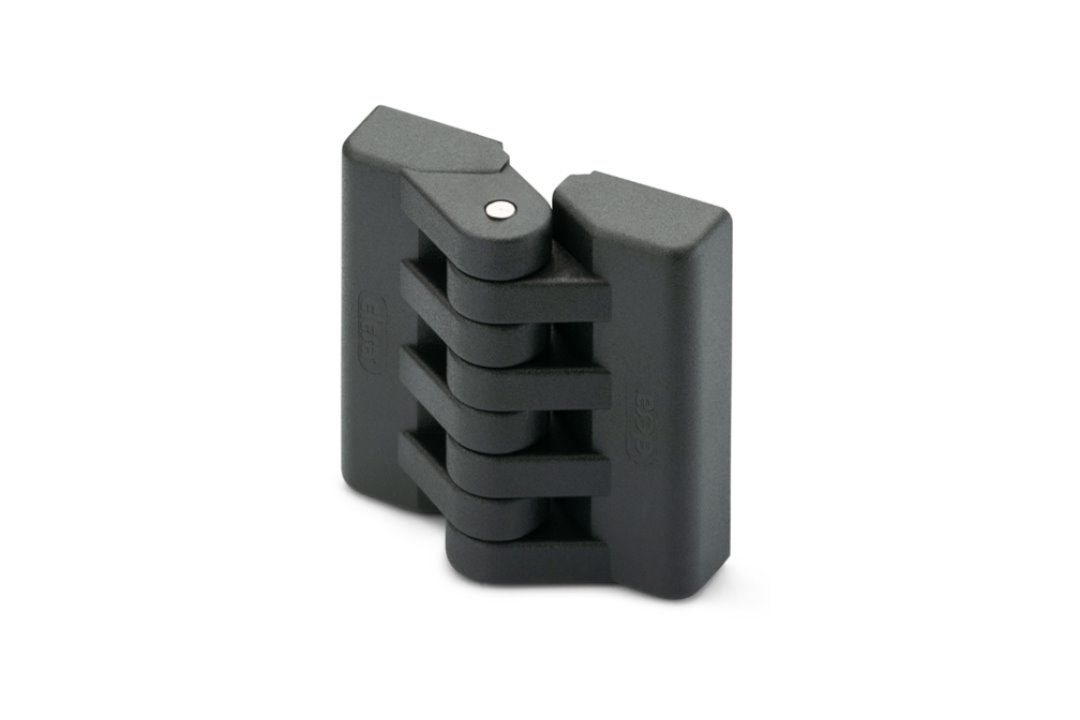

Opis produktu
Właściwości i zastosowanie:
- Typ B: wtopka z gwintowanym otworem.
- Zawiasy CFA w wykonaniach z otworem gwintowanym, gwintowaną szpilką lub otworami przelotowymi.
- Zakres obrotu (wartość przybliżona): maksymalnie 215°, pomiędzy 0° i -35° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie). Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
- Pełna gama wykonań: wtopka z gwintowanym otworem (B), gwintowana szpilka (p), otwory pod śruby z łbem stożkowym (SH), cylindrycznym (CH) oraz połączenia tych typów.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFA.65 B-M6 |
| L | 65 mm |
| B | 64 mm |
| d 1 (gwint) | M 6 |
| d | 5 mm |
| h | 9 mm |
| h 1 | 15 mm |
| h 2 | 13,5 mm |
| H | 23 mm |
| f ±0,25 | 40 mm |
| f 1 ±0,25 | 40 mm |
| b 1 | 24 mm |
| Moment dokręcania C [Nm] | 5 |
| Waga | 0,083 kg |
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa – maksymalne obciążenie robocze E a |
640 N |
| Siła osiowa – obciążenie niszczące R a | 4570 N |
 Siła promieniowa – maksymalne obciążenie robocze E r |
690 N |
| Siła promieniowa – obciążenie niszczące R r | 5670 N |
 Siła przy zgięciu 90° – maksymalne obciążenie robocze E 90 |
220 N |
| Siła przy zgięciu 90° – obciążenie niszczące R 90 | 2280 N |
Dostępne wykonania CFA:
- B: wtopka z gwintowanym otworem
- p: gwintowana szpilka
- SH / CH: otwory przelotowe pod śruby z łbem stożkowym / cylindrycznym
- TI-SH: otwory przelotowe pod śruby z łbem stożkowym oraz przestrzeń
- B-p, B-SH, B-CH, p-SH, p-CH: połączenia wymienionych typów
- SH-C33: wykonanie SH w kolorze szarym RAL 7040
Instrukcja montażu zawiasu
- Wywiercić otwór w drzwiach/ramie drzwi o średnicy odpowiadającej zastosowanej gwintowanej tulei.
- Zamocować gwintowaną tuleję w drzwiach/ramie drzwi za pomocą nitownicy.
- Zamocować zawias na drzwiach/ramie drzwi za pomocą śrub wkręcanych w tuleję.
