Opis produktu
Właściwości i zastosowanie:

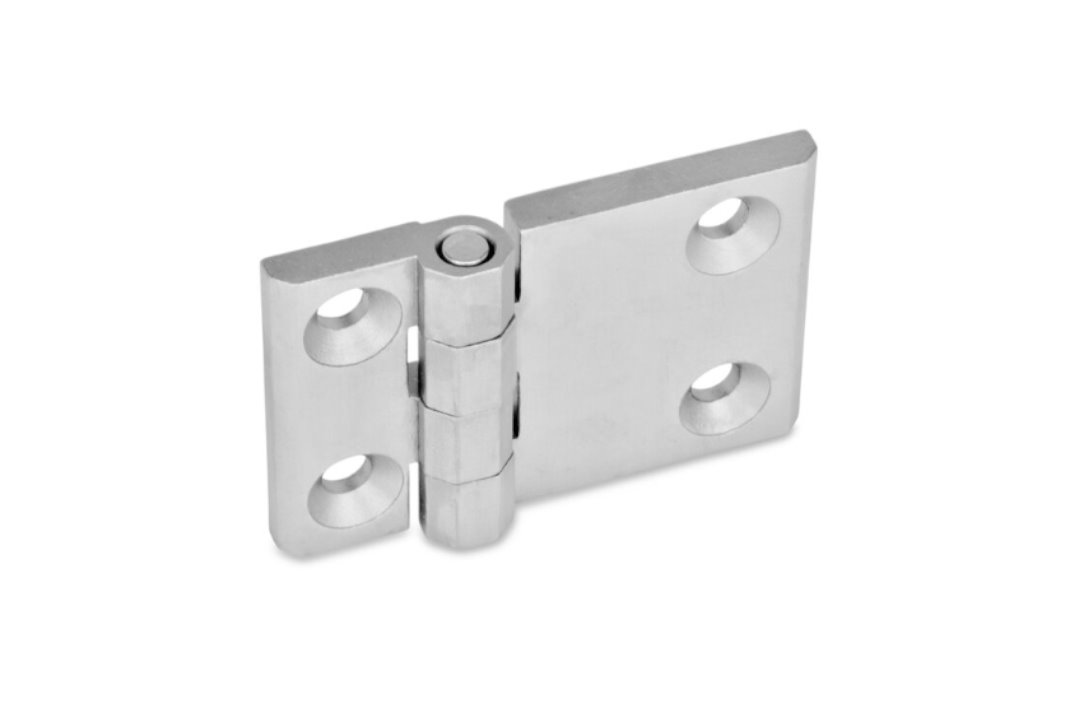

- Typ A: 2 x 2 otwory pod śruby z łbem stożkowym.
- Zawiasy GN 237 z poziomo przedłużonymi skrzydłami mają zwartą i wytrzymałą konstrukcję. Przeznaczone do zastosowań, gdzie wymagany jest większy rozstaw otworów montażowych.
- Skrzydła zawiasu: stal nierdzewna AISI CF-8, powierzchnia piaskowana na mat.
- Trzpień: stal nierdzewna AISI 316Ti.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 237-NI-76-50-A-GS |
| l 1 | 76 mm |
| l 2 | 50 mm |
| d 2 | 6,3 mm |
| d 3 | 6 mm |
| h 1 | 11,5 mm |
| h 2 | 6 mm |
| h 3 | 6,5 mm |
| h 4 +0,5 | 13 mm |
| l 3 | 34 mm |
| l 4 | 34 mm |
| m 1 | 56 mm |
| m 2 | 30 mm |
| m 3 | 28 mm |
| m 4 | 28 mm |
| Waga | 0,153 kg |
Dostępne wykonania GN 237 (przedłużone):
- HE: przedłużony poziomo (2 x 2 otwory / trzpienie), VE: przedłużony pionowo (2 x 3)
- Typ A: otwory pod śruby z łbem stożkowym, typ C: trzpienie gwintowane
- ZD: ciśnieniowy odlew z cynku, czarny RAL 9005 (SW) lub srebrny RAL 9006 (SR)
- NI: stal nierdzewna AISI CF-8, piaskowana na mat (GS)
