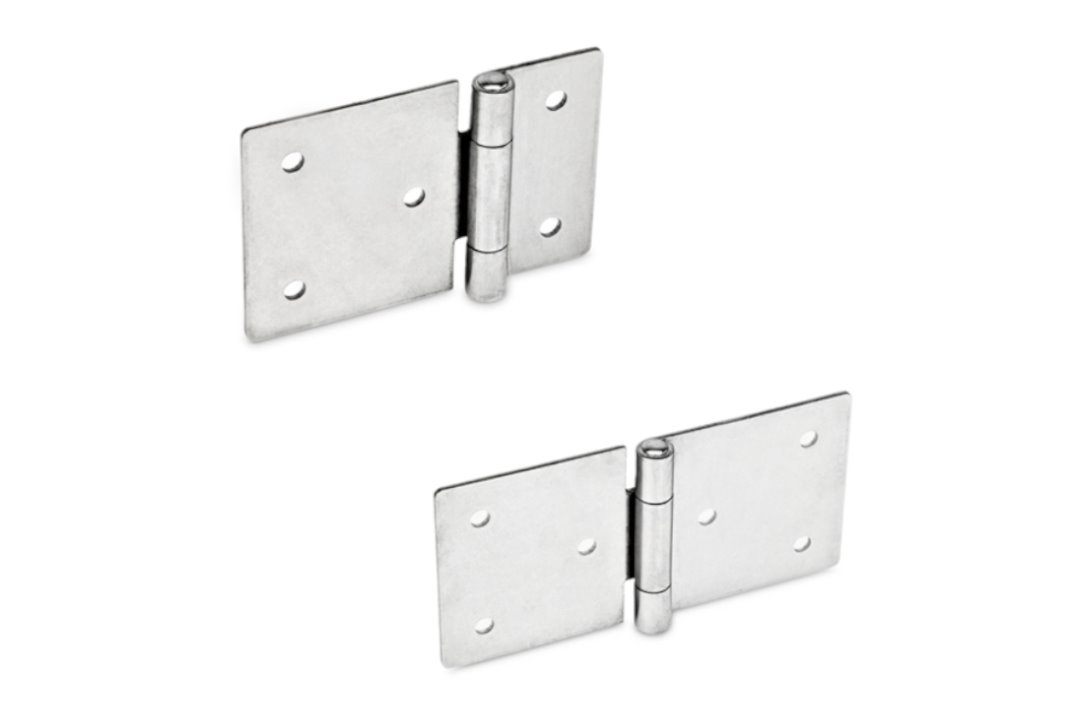

Opis produktu
Właściwości i zastosowanie:
- Typ B: z otworami przelotowymi.
- Skrzydła zawiasu: stal nierdzewna AISI 304, kolor naturalny.
- Sworzeń obrotowy: stal nierdzewna AISI 304, nitowany.
- Wykonanie: przedłużone poziomo.
- Zawiasy metalowe GN 136 są przeznaczone do zastosowań o niskich i średnich obciążeniach.
- Wersje ze stali nierdzewnej są przeznaczone w szczególności do zastosowań w agresywniejszych warunkach środowiskowych.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 136-NI-80-40-B |
| l 1 | 80 mm |
| l 2 | 40 mm |
| s (grubość) | 2 mm |
| d 1 (sworzeń) | 4 mm |
| d 2 (otwory przelotowe) | 4,2 mm |
| m 1 | 55 mm |
| m 2 | 25 mm |
| m 4 | 12,5 mm |
| m 5 | 40 mm |
| Waga | 0,058 kg |
Dostępne wykonania GN 136:
- Typ A: bez otworów (tylko stal nierdzewna NI)
- Typ B: z otworami przelotowymi
- Typ C: z otworami pod śruby z łbem stożkowym
- ST: stal ocynkowana, pasywacja niebieska (typ B / C)
- NI: stal nierdzewna AISI 304, kolor naturalny (typ A / B / C)
- NISW: stal nierdzewna, kolor czarny RAL 9005 (typ B)
- A4: stal nierdzewna AISI 316 (typ B / C)
