Opis produktu
Właściwości i zastosowanie:

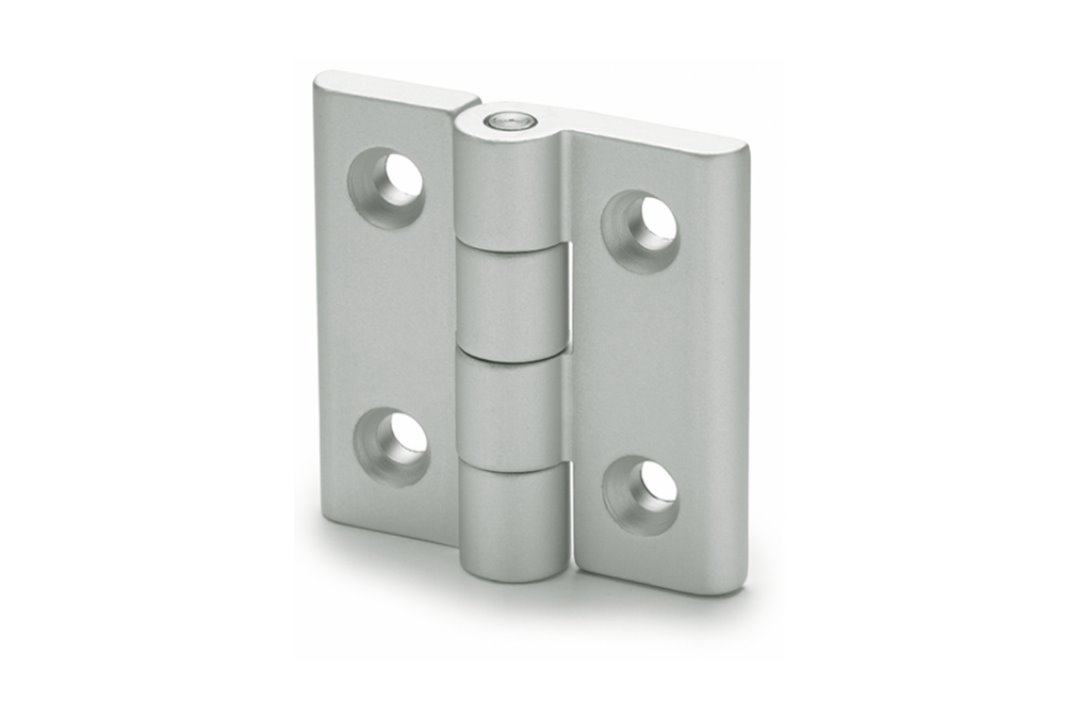

- Zawias ELESA+GANTER CMM-AL z aluminium - lekki i estetyczny zawias do drzwi, klap i osłon maszyn, obudów oraz konstrukcji z profili aluminiowych.
- Mocowanie: otwory przelotowe pod śruby M6 z łbem stożkowym.
- Korpus: aluminium anodowane na kolor naturalny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 304.
- Zakres obrotu: maksymalnie 270° (od -90° do +180°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.

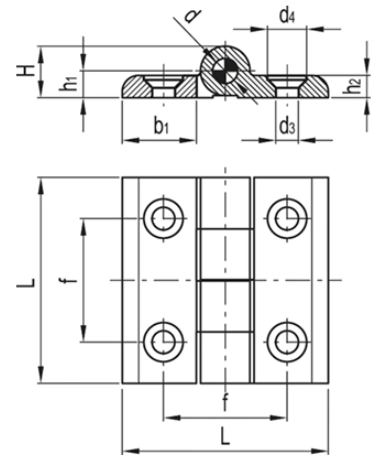

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CMM-AL-50-SH-6 |
| L | 50 mm |
| H | 12,5 mm |
| f | 30 mm |
| d 3 (otwór przelotowy) | 6,5 mm |
| d 4 (pogłębienie stożkowe) | 13,5 mm |
| h 1 | 6,5 mm |
| h 2 | 6 mm |
| b 1 | 17 mm |
| d (sworzeń) | 6 mm |
| Waga | 0,048 kg |

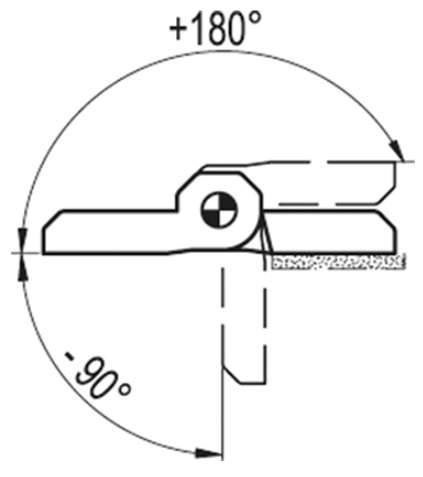

Zakres obrotu:

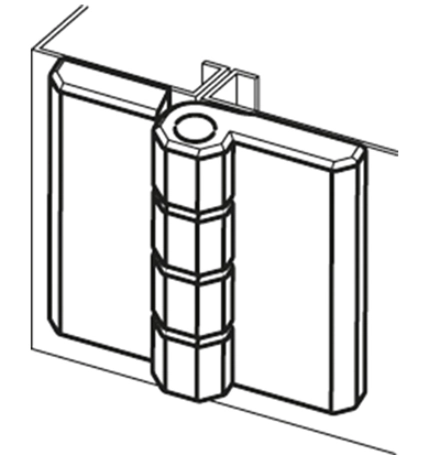

Przykład montażu:
Dostępne wykonania zawiasów CMM-AL:
Rozmiary: 40 x 40 mm (M5), 50 x 50 mm (M5 lub M6) oraz 60 x 60 mm (M8).
