Opis produktu
Właściwości i zastosowanie:

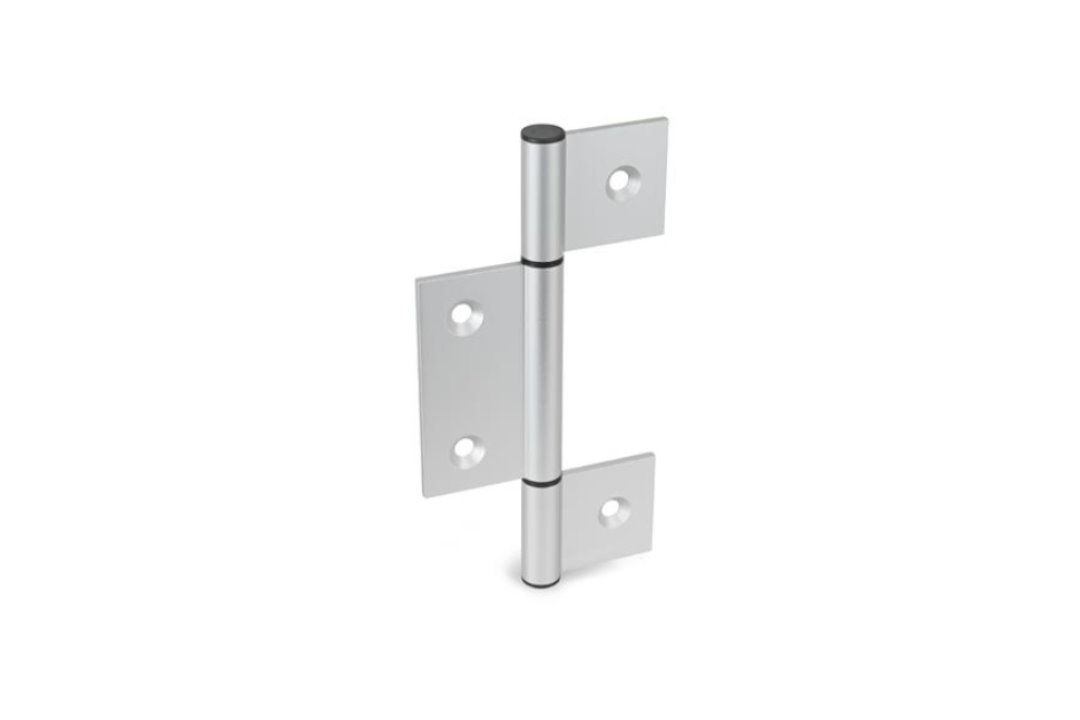

- Trzyczęściowy zawias z ciągnionego aluminium ze skrzydłem środkowym, przeznaczony do montażu drzwi, pokryw oraz elementów konstrukcji z profili aluminiowych. Dostępny w długościach od 125 do 565 mm.
- Typ I - wewnętrzne skrzydła zawiasu: mocowany w szczelinie drzwiowej, śruby są niedostępne przy zamkniętych drzwiach, co chroni je przed zniszczeniem.
- Modułowa konstrukcja - dzięki akcesoriom (skrzydła GN 2291, zestawy śrub GN 2290) można tworzyć różne konfiguracje zawiasów, w razie potrzeby także przez skrócenie skrzydła środkowego.
- Odpowiednia konfiguracja i montaż elementów umożliwiają wykonanie drzwi zdejmowanych lub niezdejmowanych oraz dostosowanie zawiasu do wymaganego kierunku otwierania.
- Materiał: aluminium anodowane na kolor naturalny (EL), otwory pod śruby z łbem stożkowym. Tuleja łożyskowa i zaślepka z technopolimeru (PA), szary grafitowy RAL 7024. Kołek z karbami ISO 8741 / DIN 1474 ze stali ocynkowanej.
- Zawiasy są dostarczane luzem - wymagają złożenia zgodnie z dołączoną instrukcją montażu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 2295-86-165-I-C-EL |
| l 1 (szerokość) | 86 mm |
| l 2 (długość) | 165 mm |
| l 3 | 40 mm |
| l 4 | 80 mm |
| l 6 | 43 mm |
| d 1 (otwór przelotowy) | 6,6 mm |
| d 2 (pogłębienie stożkowe) | 14 mm |
| m 1 | 55 mm |
| m 3 | 37,5 mm |
| m 4 | 50 mm |
| s (grubość) | 3,5 mm |
| Waga | 0,128 kg |
Budowa zawiasu:
Przykład zastosowania:
Modułowa konstrukcja zawiasów pozwala uzyskać różne rozwiązania montażowe, w tym drzwi zdejmowane i niezdejmowane, zależnie od konfiguracji elementów.
Dostępne wykonania zawiasów GN 2295:
Typ: A (zewnętrzne skrzydła zawiasu, szerokość 72 mm) lub I (wewnętrzne skrzydła zawiasu, szerokość 86 mm).
Długość l2: 125, 165, 245, 335, 415, 485 i 565 mm.
