Opis produktu
Właściwości i zastosowanie:

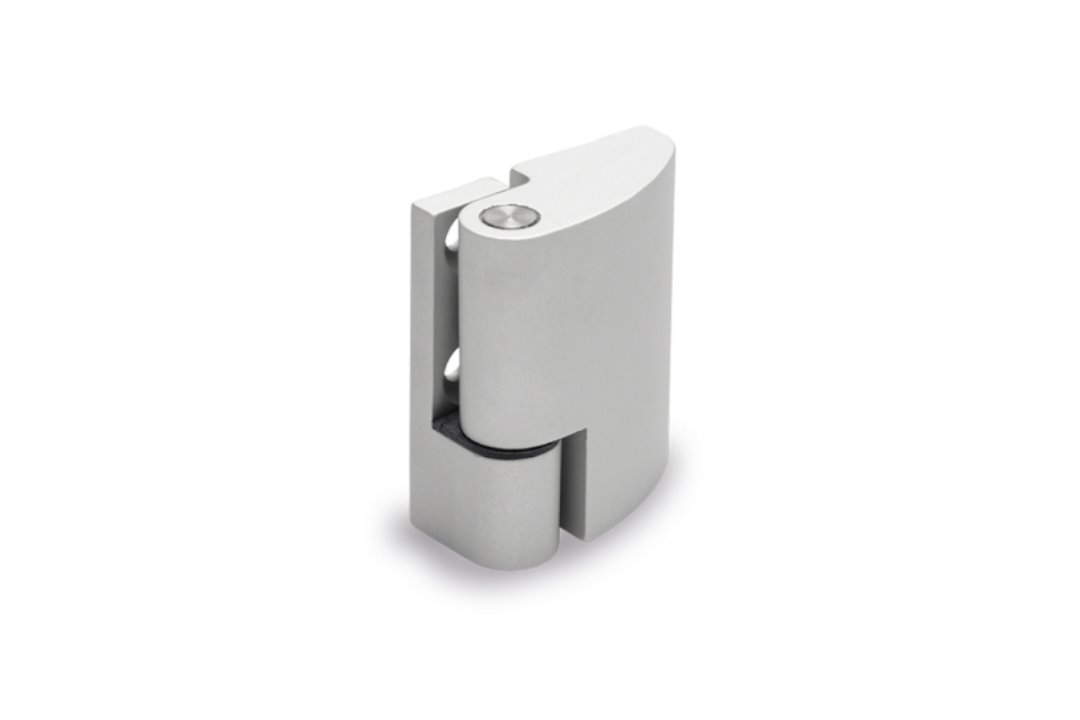

- Zawias aluminiowy ELESA+GANTER CMDX-AL do wąskich ram i cienkich drzwi - składa się z dwóch części o różnej szerokości, umożliwiających montaż w konstrukcjach o ograniczonej przestrzeni mocowania.
- Wykonanie: Obie części korpusu na tej samej wysokości, otwieranie w lewo.
- Materiał i wykończenie: aluminium anodowane na kolor naturalny (AN), powierzchnia matowa. Sworzeń obrotowy ze stali nierdzewnej AISI 304, tuleje prowadzące z technopolimeru na bazie poliamidu (PA).
- Wkręty montażowe w komplecie: samogwintujące 4,8 x 15,9 mm DIN 7982 ze stali nierdzewnej do wąskiej części korpusu oraz M5 x 10 mm z łbem walcowym ze stali nierdzewnej do szerokiej części.
- Zakres obrotu: maksymalnie 185° (od -5° do +180°). Pozycja 0° odpowiada ustawieniu obu powierzchni mocowania w jednej płaszczyźnie. Przekroczenie dopuszczalnego kąta może uszkodzić zawias.
- Montaż: zawias dostarczany w stanie niezmontowanym, co ułatwia mocowanie poszczególnych części do drzwi i ramy.

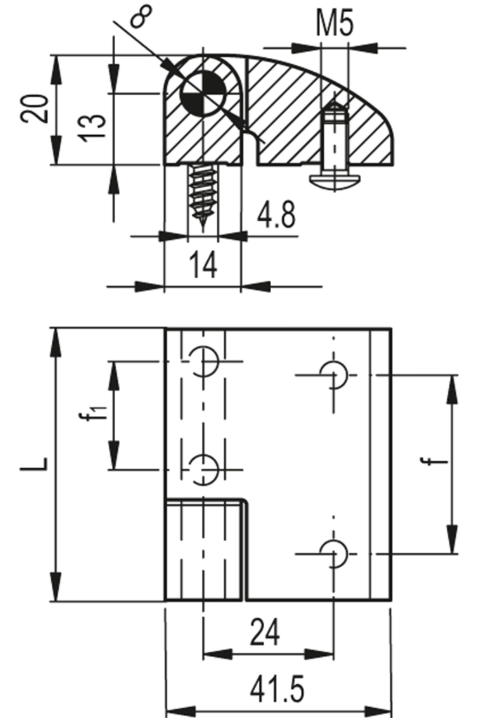

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CMDX-AL-PS-50-AN |
| L | 50 mm |
| B | 41,5 mm |
| H | 20 mm |
| f | 33 mm |
| f 1 | 20 mm |
| f 2 | 24 mm |
| Waga | 0,112 kg |
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CMDX-AL:
- CMDX-AL-P: obie części korpusu na tej samej wysokości, długości 50, 70 lub 90 mm.
- CMDX-AL-R: jedna część korpusu odsadzona, długości 50, 70 lub 90 mm.
- CMDX-AL-PS / PD: obie części na tej samej wysokości, otwieranie odpowiednio w lewo (S) lub w prawo (D), długość 50 mm.
- CMDX-AL-RS / RD: jedna część korpusu odsadzona, otwieranie odpowiednio w lewo (S) lub w prawo (D), długość 50 mm.
Dostępne kolory: aluminium anodowane na kolor naturalny (AN) lub czarny (AB), wykończenie matowe.
