Opis produktu
Właściwości i zastosowanie:

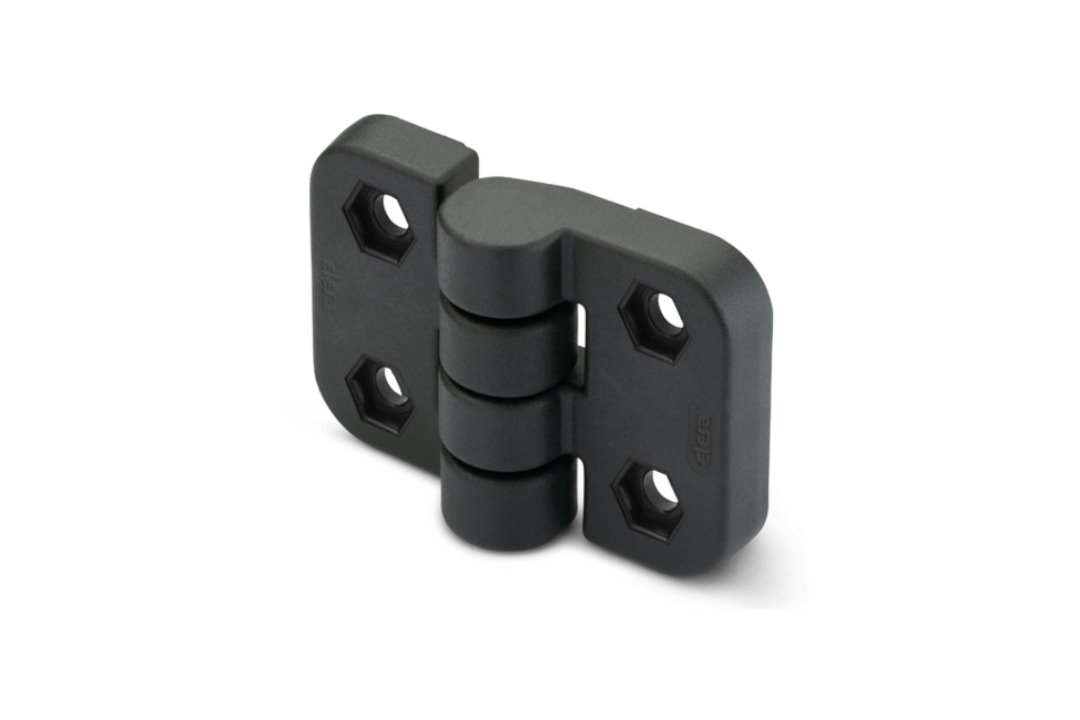

- Zawias antywłamaniowy ELESA+GANTER CFJ - sworzeń obrotowy jest całkowicie schowany wewnątrz korpusu (patent ELESA) i nie może zostać usunięty, co zabezpiecza drzwi i osłony przed ingerencją osób niepowołanych.
- Szczególnie przydatny przy zabudowie maszyn i urządzeń wymagających zabezpieczenia przed dostępem z zewnątrz.
- Mocowanie: Otwory przelotowe pod wkręty M6 z łbem sześciokątnym.
- Korpus: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie 275° (od -95° do +180°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.

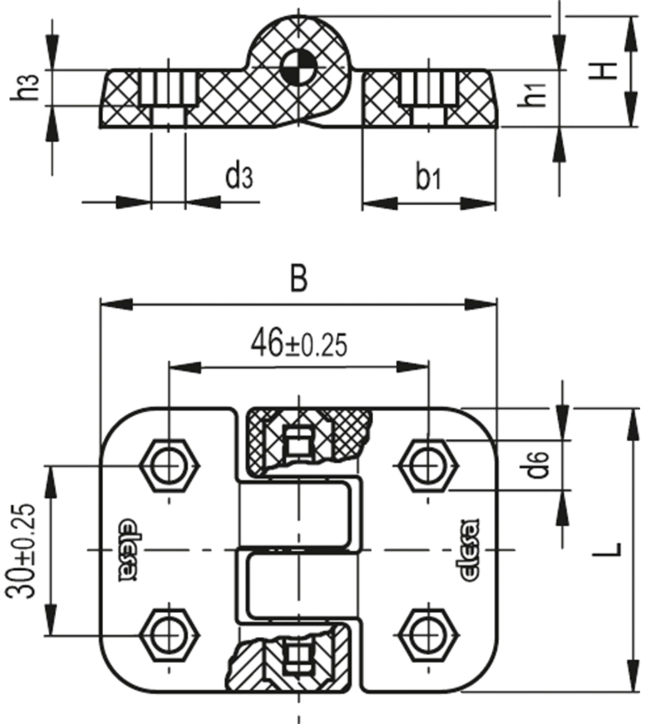

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFJ.50 EH-6 |
| L | 50 mm |
| B | 70 mm |
| H | 19,5 mm |
| h 1 | 10 mm |
| b 1 | 23,5 mm |
| d 3 (otwór przelotowy) | 6,5 mm |
| d 6 | 10 mm |
| h 3 | 5,5 mm |
| Maks. moment dokręcania C (otwory przelotowe) | 5 Nm |
| Waga | 0,046 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
1740 N |
| Siła osiowa - obciążenie niszczące R a |
3470 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
1490 N |
| Siła promieniowa - obciążenie niszczące R r |
2970 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
460 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
2120 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFJ:
- CFJ-B: wtopki gwintowane M6.
- CFJ-p: trzpienie gwintowane M6.
- CFJ-EH: otwory przelotowe pod wkręty M6 z łbem sześciokątnym.
- CFJ-B-SH: wtopki gwintowane w jednym skrzydle i otwory pod śruby z łbem stożkowym w drugim.
Wykonania samogasnące:
- CFJ-AE-V0-B: wtopki gwintowane M6, technopolimer samogasnący w klasie V0 wg UL94.
- CFJ-AE-V0-p: trzpienie gwintowane M6, technopolimer samogasnący w klasie V0 wg UL94.
Rozmiar: CFJ.50 (50 x 70 mm).
