Opis produktu
Właściwości i zastosowanie:

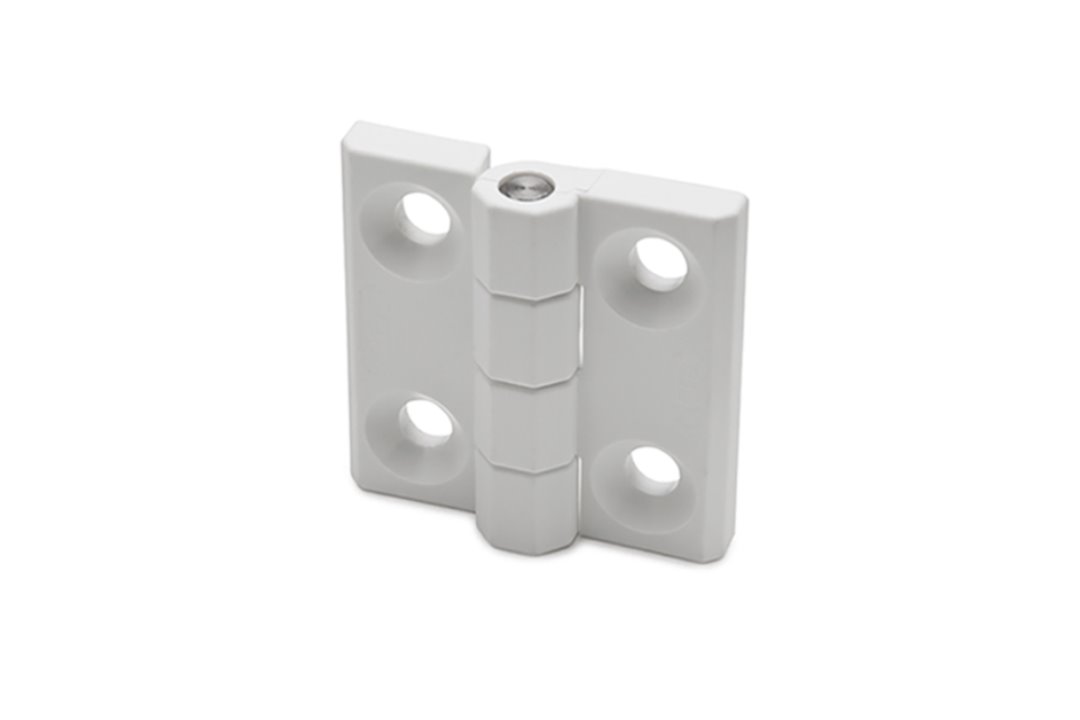

- Zawias ELESA+GANTER CFM-CLEAN w kolorze białym (podobnym do RAL 9002) - przeznaczony do maszyn, urządzeń i obudów, w których istotne są podwyższone wymagania czystości, łatwa kontrola zabrudzeń oraz jasna, estetyczna kolorystyka.
- Jasny kolor ułatwia szybkie zauważenie kurzu, brudu i innych zanieczyszczeń, dlatego zawias sprawdza się szczególnie w aplikacjach, w których ważna jest czystość wizualna, np. w wyposażeniu medycznym, laboratoryjnym, maszynach pakujących oraz lekkich zabudowach przemysłowych.
- Mocowanie: otwory przelotowe pod śruby M8 z łbem stożkowym.
- Korpus: SUPER-technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Konstrukcja: zwarta forma i gładkie powierzchnie ułatwiają utrzymanie estetycznego wyglądu oraz ograniczają odkładanie się zanieczyszczeń.
- Zakres obrotu: maksymalnie 270° (od -90° do +180°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFM.60-SH-8-CLEAN |
| L | 60 mm |
| B | 60 mm |
| f ±0,25 | 36 mm |
| f 1 ±0,25 | 36 mm |
| H | 15 mm |
| h 1 | 8,5 mm |
| h 2 | 8 mm |
| b 1 | 21 mm |
| b 2 | 21 mm |
| d (sworzeń) | 8 mm |
| d 3 (otwór przelotowy) | 8,5 mm |
| d 4 (pogłębienie stożkowe) | 16,5 mm |
| Maks. moment dokręcania śrub C | 5 Nm |
| Waga | 0,057 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze S a |
3320 N |
 Siła promieniowa - maksymalne obciążenie robocze S r |
2960 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze S 90 |
3070 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFM-CLEAN:
Rozmiary: CFM.30 (M8), CFM.40 (M8), CFM.50 (M8) oraz CFM.60 (M8).
