Opis produktu
Właściwości i zastosowanie:

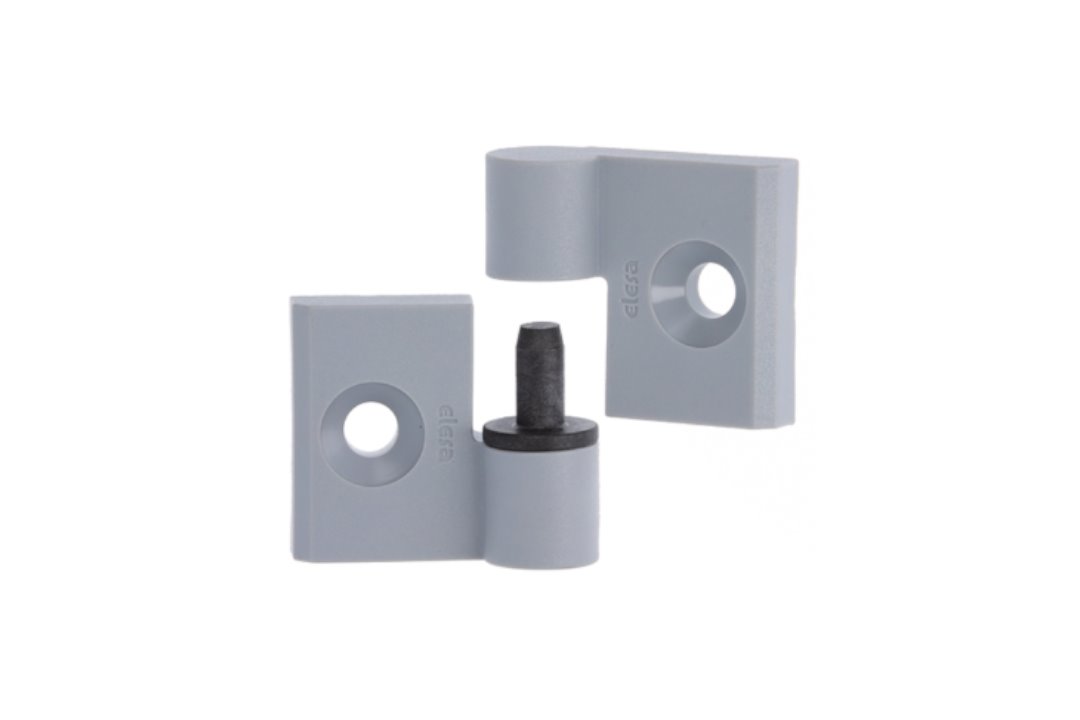

- Zawias demontowalny ELESA+GANTER CFGY do profili aluminiowych 40 mm z rowkiem teowym 8 lub 10 mm (ten zawias: rowek 10 mm) - drzwi można zdjąć bez demontażu zawiasu.
- CFGY-S: sworzeń obrotowy na lewym skrzydle korpusu.
- Mocowanie: otwory przelotowe pod wkręty M6 z łbem stożkowym.
- Korpus: SUPER-technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor szary RAL 7040 (C33), wykończenie matowe. Sworzeń obrotowy z technopolimeru PA wzmocnionego włóknem szklanym, samosmarowny.
- Zakres obrotu: maksymalnie 270° (od -90° do +180°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFGY.40/40 SH-6-S-10-C33 |
| a (szerokość rowka profilu) | 10 mm |
| L | 32 mm |
| B | 60 mm |
| f 1 ±0,25 | 40,5 mm |
| H | 14,5 mm |
| h 1 | 7,5 mm |
| h 2 | 7 mm |
| h 3 | 4 mm |
| b 1 | 28 mm |
| d (sworzeń) | 6 mm |
| d 3 (otwór przelotowy) | 6,5 mm |
| d 4 (pogłębienie stożkowe) | 12,5 mm |
| Maks. moment dokręcania śrub C | 5 Nm |
| Waga | 0,02 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
190 N |
| Siła osiowa - obciążenie niszczące R a |
1020 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
190 N |
| Siła promieniowa - obciążenie niszczące R r |
930 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
170 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
830 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFGY:
Położenie sworznia: CFGY-D - na prawym skrzydle korpusu, CFGY-S - na lewym skrzydle korpusu.
Rowek profilu: 8 mm lub 10 mm (profile 40 mm).
Kolory: czarny oraz szary RAL 7040 (C33).
Instrukcje obsługi
