Opis produktu
Właściwości i zastosowanie:

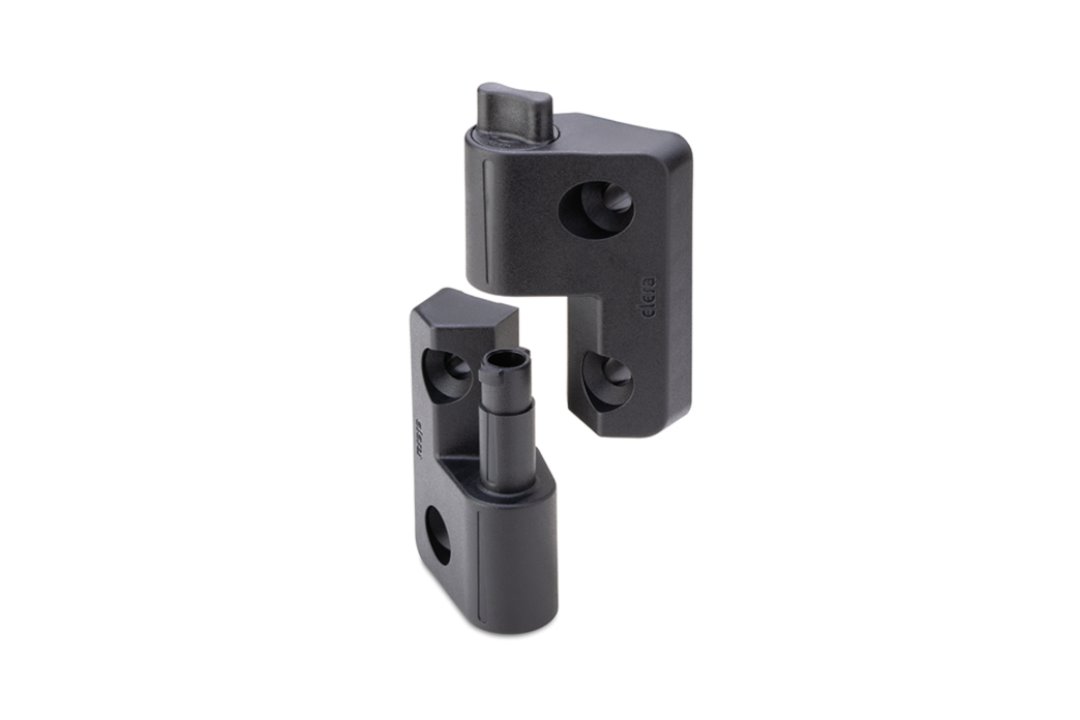

- Zawias demontowalny ELESA+GANTER CFMY-NL z blokadą - przeznaczony do zdejmowanych drzwi, paneli i przegród. Po zablokowaniu mechanizm uniemożliwia swobodne osiowe rozdzielenie skrzydeł zawiasu, zabezpieczając przed przypadkowym podniesieniem lub wysunięciem drzwi.
- Bezpieczeństwo użytkowania: mechaniczna blokada umożliwia stosowanie zawiasu również w drzwiach i włazach z poziomą osią obrotu, ograniczając ryzyko przypadkowego wysunięcia drzwi podczas otwierania.
- System blokujący obsługiwany pokrętłem (bez narzędzi). Sworzeń obrotowy na lewym skrzydle korpusu.
- Wykonanie: kąt łączenia 90° - do montażu i demontażu drzwi na konstrukcji.
- Mocowanie: otwory przelotowe pod śruby M6 z łbem stożkowym.
- Korpus: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe. Mechanizm blokujący z technopolimeru acetalowego (POM).
- Zakres obrotu: maksymalnie 195° (od -15° do +180°). Nie należy przekraczać dopuszczalnego kąta obrotu.

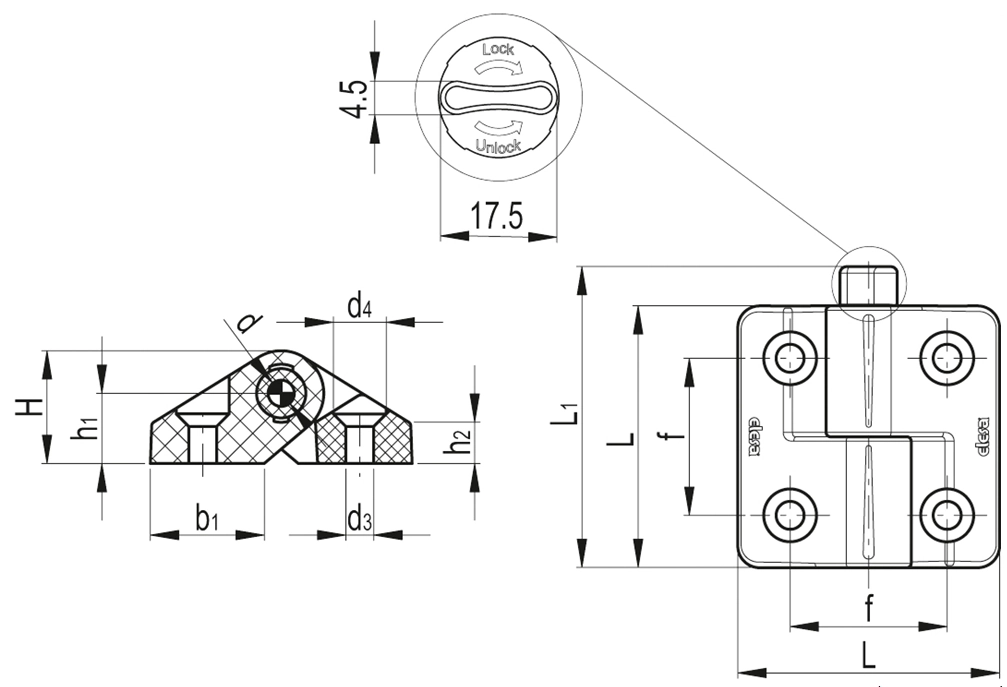

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFMY.60-NL-M-S-90 |
| L | 60 mm |
| L 1 (wysokość z pokrętłem) | 69 mm |
| H | 26 mm |
| f ±0,25 | 36 mm |
| h 1 | 16 mm |
| h 2 | 9 mm |
| b 1 | 26 mm |
| d | 11 mm |
| d 3 (otwór pod śrubę) | 6,5 mm |
| d 4 (pogłębienie stożkowe) | 12 mm |
| Maks. moment dokręcania śrub C | 5 Nm |
| Odporność na otwarcie (rozłączenie skrzydeł) | 300 N |
| Waga | 0,05 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa* - maksymalne obciążenie robocze S a |
500 N |
 Siła promieniowa - maksymalne obciążenie robocze S r |
700 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze S 90 |
700 N |
* Siła osiowa w kierunku przeciwnym do kierunku łączenia obu skrzydeł. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład zastosowania:
Dostępne wykonania zawiasów CFMY-NL:
- M: blokada obsługiwana pokrętłem, bez użycia narzędzi.
- T: blokada obsługiwana kluczem sześciokątnym (imbus).
- D / S: sworzeń obrotowy na prawym (D) lub lewym (S) skrzydle.
- 0 / 90: kąt łączenia 0° (przegrody i ściany ochronne) lub 90° (drzwi montowane na konstrukcji).
Rozmiar: CFMY.60 - korpus 60 x 60 mm. W wykonaniu M całkowity wymiar z wystającym pokrętłem wynosi 69 mm.
Wersja bez blokady: CFMY.
