Opis produktu
Właściwości i zastosowanie:

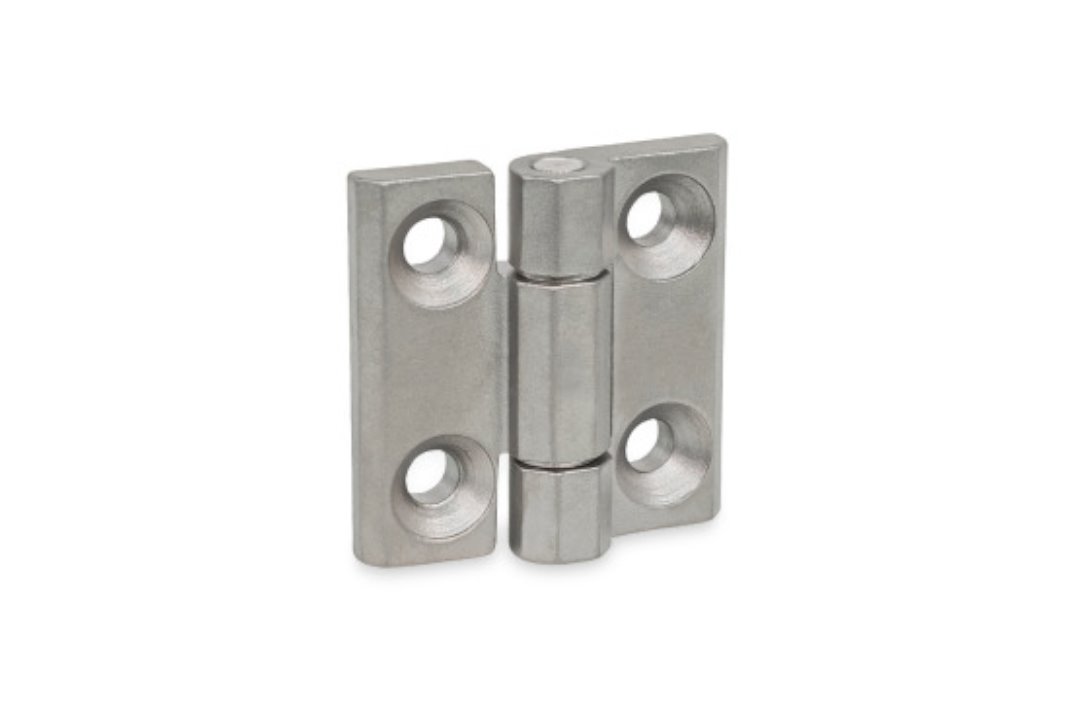

- Zawias ELESA+GANTER GN 237.3 do ciężkich zastosowań o zwartej konstrukcji, przeznaczony do pracy w wymagających warunkach przemysłowych.
- Mocowanie za pomocą 4 otworów pod śruby M10 (po 2 na każdym skrzydle).
- Typ A: otwory pod śruby z łbem stożkowym DIN 7991.
- Osadzony sworzeń obrotowy zapewnia stabilność połączenia podczas pracy w warunkach silnych wibracji i wstrząsów. Odpowiednio dobrane materiały współpracujących elementów oraz smarowanie ograniczają ich zużycie.
- Skrzydła zawiasu: stal nierdzewna AISI 316 A4, piaskowana na mat (GS).
- Sworzeń obrotowy: stal nierdzewna AISI 318LN, niklowana, smar zgodny z FDA (klasa H1). Podkładki oporowe: stal nierdzewna AISI 316Ti, smar FDA H1.
- Zakres obrotu: 180°.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 237.3-A4-80-80-A-GS |
| l 1 | 80 mm |
| l 2 | 80 mm |
| d 1 | 10,3 mm |
| d 2 (sworzeń) | 10 mm |
| d 3 | 14,5 mm |
| d 4 +0,5 | 15 mm |
| h 1 | 20 mm |
| h 2 | 10 mm |
| h 3 | 10,5 mm |
| h 4 | 4 mm |
| h 5 | 21 mm |
| l 3 | 36 mm |
| m 1 | 50 mm |
| m 2 | 50 mm |
| Waga | 0,468 kg |
Dostępne wykonania zawiasów GN 237.3:
Rozmiary: 50 x 50 mm (M6), 60 x 60 mm (M8), 80 x 80 mm (M10).
Rodzaje mocowania:
- Typ A - otwory pod śruby z łbem stożkowym DIN 7991.
- Typ B - otwory pod śruby z łbem stożkowym oraz pierścienie centrujące, które ograniczają przesunięcia boczne zawiasu i zmniejszają obciążenia poprzeczne śrub mocujących.
Materiały i wykończenia:
- NI - stal nierdzewna 1.4405 o zwiększonej wytrzymałości mechanicznej, o strukturze martenzytycznej. Dostępna w wersji piaskowanej na mat (GS) lub z czarną powłoką epoksydową RAL 9005 (SW). Przeznaczona do wymagających zastosowań, również w określonych środowiskach agresywnych.
- A4 - stal nierdzewna AISI 316 o wysokiej odporności na korozję, przeznaczona do szczególnie agresywnych środowisk. Wykończenie piaskowane na mat (GS). Elementy współpracujące smarowane smarem zgodnym z wymaganiami FDA, klasa H1.
Dostępne również w wersji wydłużonej (5 lub 6 otworów montażowych).
Akcesoria: podkładki dystansowe GN 2370, płyty GN 2372 oraz ograniczniki GN 2374.
