Opis produktu

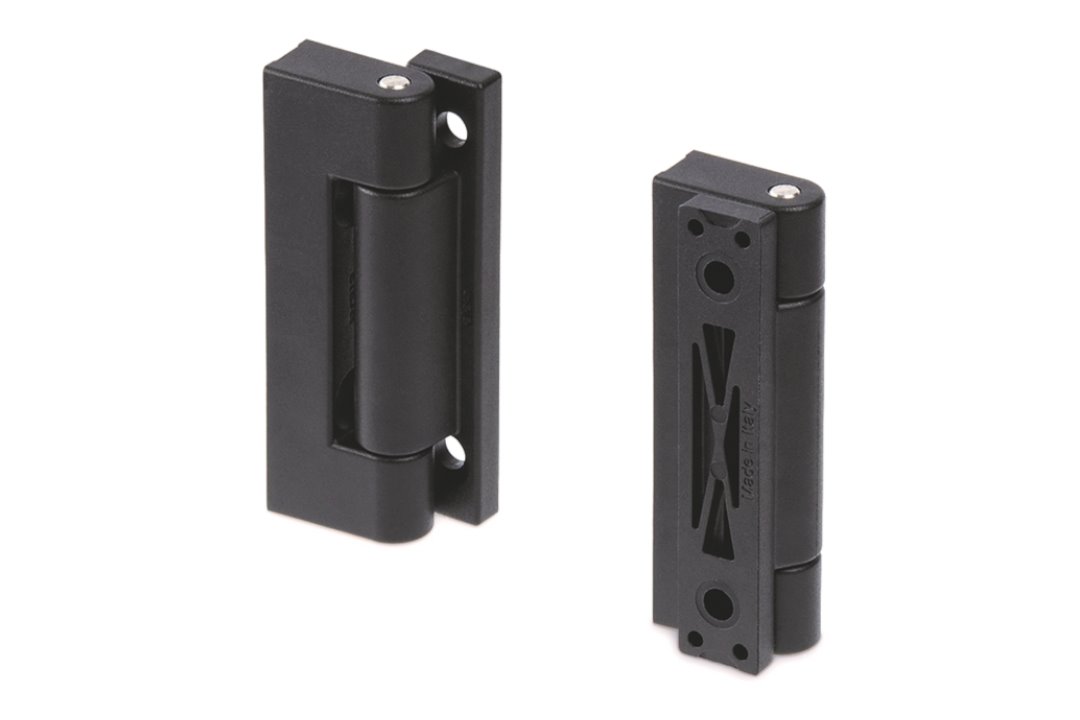

Właściwości i zastosowanie:
- Zawias ELESA+GANTER CFBS do drzwi blaszanych - także do drzwi z uszczelką między drzwiami a ościeżnicą.
- Budowa: dwa elementy o różnych rozmiarach (jeden na ościeżnicę, drugi na drzwi) połączone wsuwanym sworzniem obrotowym. Po zamontowaniu obu elementów sworzeń wsuwa się od strony nieradełkowanej, aż zablokuje się w korpusie.
- Trzy wysokości (CFBS.75-13 / -19 / -23) - dobór do odstępu między drzwiami a ościeżnicą.
- Mocowanie: otwory przelotowe pod śruby M5 z łbem stożkowym.
- Korpus: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 304.
- Zakres obrotu: maksymalnie 180°. Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFBS.75-19 SH-5 |
| L | 75 mm |
| B | 18,5 mm |
| H | 30 mm |
| h 1 | 19 mm |
| h 2 | 5,5 mm |
| h 3 | 23 mm |
| h 4 | 15 mm |
| h 5 | 22 mm |
| h 6 | 25 mm |
| b 1 | 13 mm |
| b 2 | 14,5 mm |
| f ±0,25 | 34 mm |
| f 1 ±0,25 | 54 mm |
| d (sworzeń) | 5 mm |
| d 1 (otwór przelotowy) | 5,5 mm |
| Maks. moment dokręcania śrub C | 4 Nm |
| Waga | 0,045 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
600 N |
| Siła osiowa - obciążenie niszczące R a |
4500 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
2000 N |
| Siła promieniowa - obciążenie niszczące R r |
3200 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
1000 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
3500 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Przykład zastosowania:
Montaż:
Zakres obrotu:
Dostępne wykonania zawiasów CFBS:
Wersje: CFBS.75-13, CFBS.75-19 oraz CFBS.75-23 (różna wysokość H), śruby M5.
