Opis produktu
Właściwości i zastosowanie:

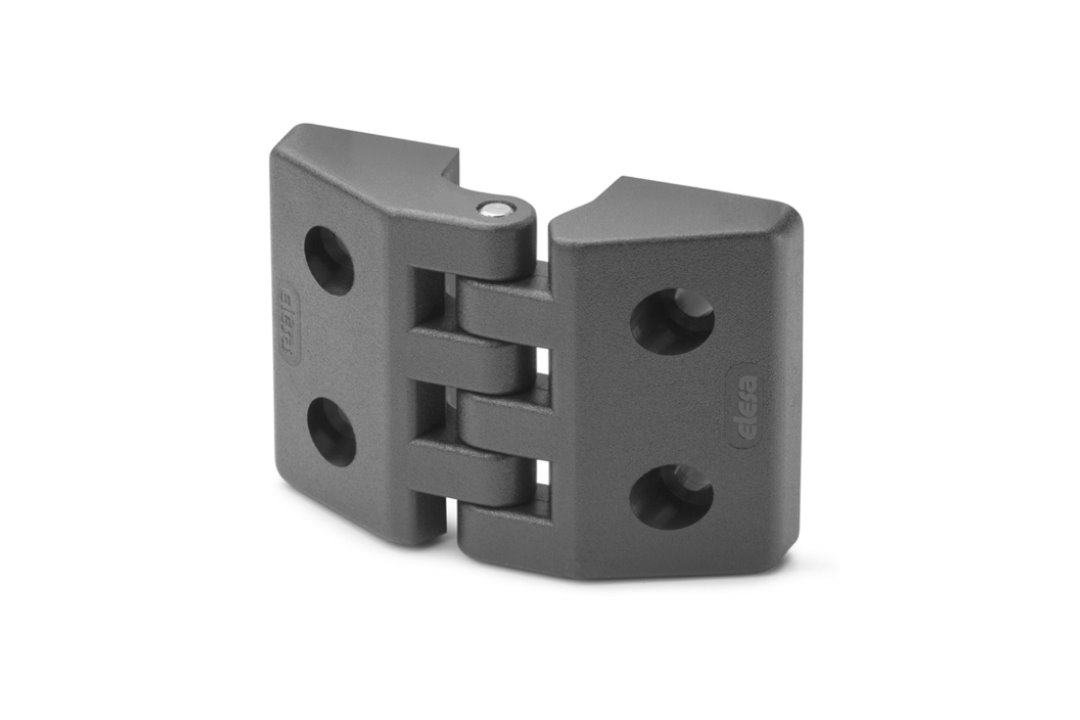

- Zawias ELESA+GANTER CFE z wysokoudarowego technopolimeru, opracowany specjalnie do drzwi wyposażonych w uszczelkę. Przeznaczony między innymi do drzwi i osłon w obudowach przemysłowych.
- Mocowanie: oba skrzydła mają otwory przelotowe pod śruby z łbem cylindrycznym.
- Korpus: wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie około 200° (od -80° do +120°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu, aby uniknąć uszkodzenia zawiasu.
- Dostępne są różne sposoby mocowania: wtopki gwintowane, trzpienie gwintowane, otwory przelotowe pod śruby z łbem cylindrycznym oraz wykonania mieszane, umożliwiające dopasowanie zawiasu do konstrukcji drzwi i ramy.

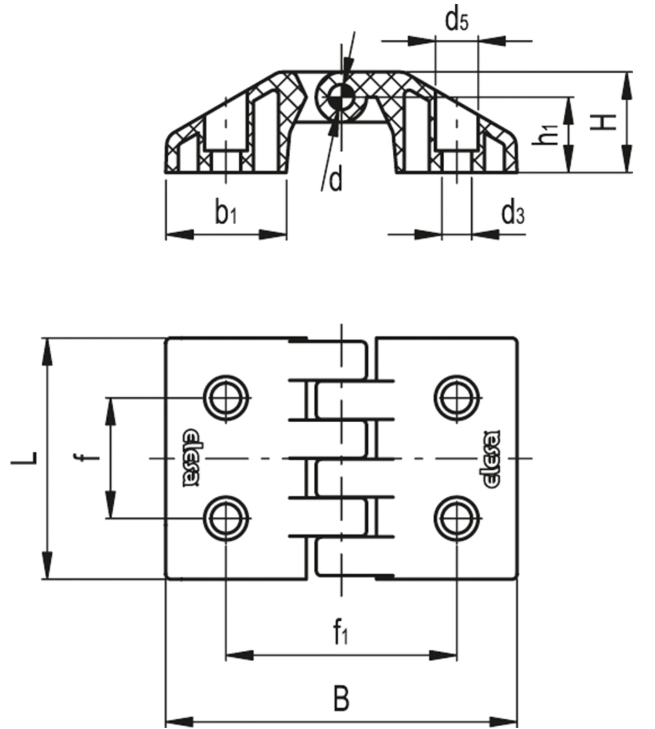

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFE.30 CH-3 |
| L | 30,5 mm |
| B | 45,5 mm |
| f ±0,25 | 15 mm |
| f 1 ±0,25 | 30 mm |
| H | 12,5 mm |
| h 1 | 9,5 mm |
| b 1 | 15 mm |
| d (sworzeń) | 2,5 mm |
| d 3 (otwór przelotowy) | 3,5 mm |
| d 5 (gniazdo pod łeb cylindryczny) | 6 mm |
| Maks. moment dokręcania C - śruby z łbem cylindrycznym | 0,5 Nm |
| Waga | 0,008 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
50 N |
| Siła osiowa - obciążenie niszczące R a |
640 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
120 N |
| Siła promieniowa - obciążenie niszczące R r |
980 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
20 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
300 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić masę i wymiary drzwi, kierunek działania sił, warunki pracy oraz odpowiedni współczynnik bezpieczeństwa. Wymaganą liczbę zawiasów należy dobrać do przewidywanych obciążeń.

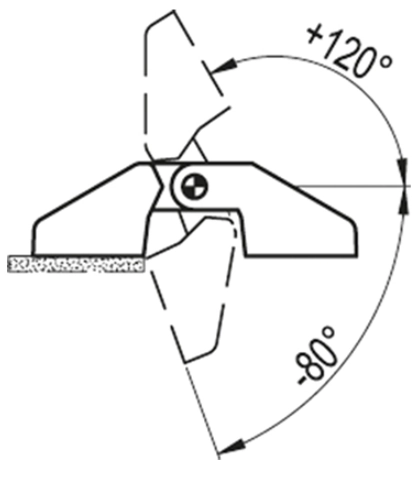

Zakres obrotu:

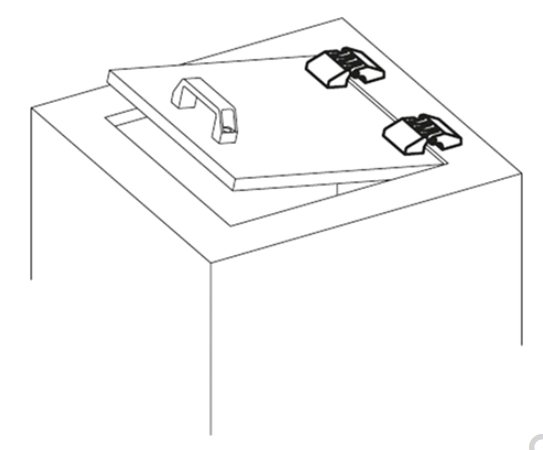

Przykład montażu:
Dostępne wykonania zawiasów CFE:
- CFE-B: mosiężne wtopki z nieprzelotowymi otworami gwintowanymi w obu skrzydłach.
- CFE-p: trzpienie gwintowane w obu skrzydłach.
- CFE-CH: otwory przelotowe pod śruby z łbem cylindrycznym w obu skrzydłach.
- CFE-B-p: wtopki gwintowane w jednym skrzydle i trzpienie gwintowane w drugim.
- CFE-B-CH: wtopki gwintowane w jednym skrzydle i otwory przelotowe pod śruby z łbem cylindrycznym w drugim.
- CFE-p-CH: trzpienie gwintowane w jednym skrzydle i otwory przelotowe pod śruby z łbem cylindrycznym w drugim.
Rozmiary zawiasów: CFE.30, CFE.40, CFE.48 oraz CFE.66.
Rozmiary mocowań: gwinty M3, M4, M5 i M6 oraz odpowiadające im wykonania z otworami przelotowymi pod śruby.
