Opis produktu
Właściwości i zastosowanie:

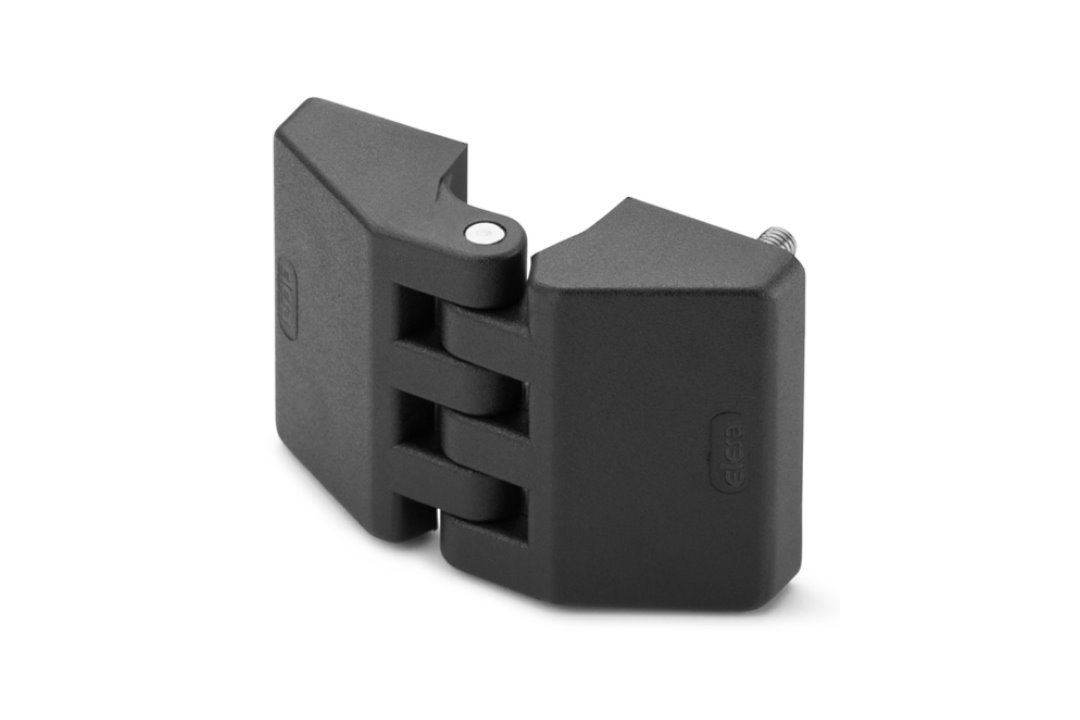

- Zawias ELESA+GANTER CFE z wysokoudarowego technopolimeru, opracowany specjalnie do drzwi wyposażonych w uszczelkę. Przeznaczony między innymi do drzwi i osłon w obudowach przemysłowych.
- Mocowanie: w jednym skrzydle znajdują się niklowane mosiężne wtopki z nieprzelotowymi otworami gwintowanymi, a w drugim niklowane stalowe trzpienie gwintowane.
- Korpus: wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie około 200° (od -80° do +120°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu, aby uniknąć uszkodzenia zawiasu.
- Dostępne są różne sposoby mocowania: wtopki gwintowane, trzpienie gwintowane, otwory przelotowe pod śruby z łbem cylindrycznym oraz wykonania mieszane, umożliwiające dopasowanie zawiasu do konstrukcji drzwi i ramy.
Dane techniczne:

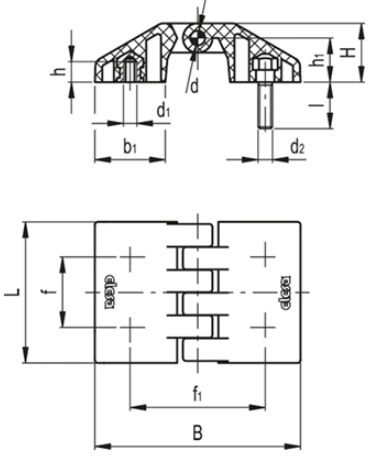

| Parametr | Wartość |
|---|---|
| Oznaczenie | CFE.40 B-M4-p-M4x18 |
| L | 40,5 mm |
| B | 59 mm |
| f ±0,25 | 20 mm |
| f 1 ±0,25 | 40,4 mm |
| H | 16,5 mm |
| h 1 | 12,5 mm |
| b 1 | 20 mm |
| d (sworzeń) | 4 mm |
| d 1 (gwint wtopki) | M4 |
| h (głębokość gwintu wtopki) | 5,5 mm |
| d 2 (gwint trzpienia) | M4 |
| l (długość trzpienia) | 18 mm |
| Maks. moment dokręcania C - wtopki | 4 Nm |
| Maks. moment dokręcania C - trzpienie | 2 Nm |
| Waga | 0,03 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
90 N |
| Siła osiowa - obciążenie niszczące R a |
1110 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
230 N |
| Siła promieniowa - obciążenie niszczące R r |
1920 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
60 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
590 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić masę i wymiary drzwi, kierunek działania sił, warunki pracy oraz odpowiedni współczynnik bezpieczeństwa. Wymaganą liczbę zawiasów należy dobrać do przewidywanych obciążeń.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFE:
- CFE-B: mosiężne wtopki z nieprzelotowymi otworami gwintowanymi w obu skrzydłach.
- CFE-p: trzpienie gwintowane w obu skrzydłach.
- CFE-CH: otwory przelotowe pod śruby z łbem cylindrycznym w obu skrzydłach.
- CFE-B-p: wtopki gwintowane w jednym skrzydle i trzpienie gwintowane w drugim.
- CFE-B-CH: wtopki gwintowane w jednym skrzydle i otwory przelotowe pod śruby z łbem cylindrycznym w drugim.
- CFE-p-CH: trzpienie gwintowane w jednym skrzydle i otwory przelotowe pod śruby z łbem cylindrycznym w drugim.
Rozmiary zawiasów: CFE.30, CFE.40, CFE.48 oraz CFE.66.
Rozmiary mocowań: gwinty M3, M4, M5 i M6 oraz odpowiadające im wykonania z otworami przelotowymi pod śruby.
