Opis produktu
Właściwości i zastosowanie:

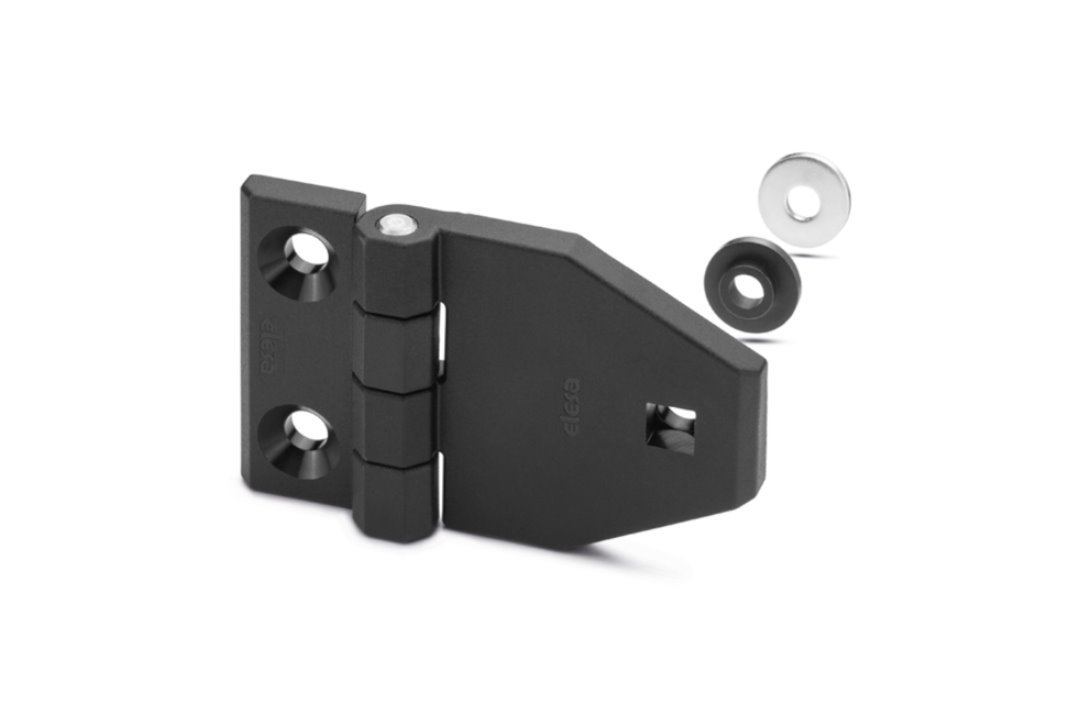

- Zawias ELESA+GANTER CFM-TR-G do montażu na szkle lub panelach, przeznaczony do mocowania drzwi, osłon i lekkich paneli w konstrukcjach przemysłowych. Jedno skrzydło mocowane jest do ramy, a drugie bezpośrednio do panelu szklanego lub z tworzywa sztucznego.
- Mocowanie panelu za pomocą jednego otworu pozwala ograniczyć liczbę wierceń w szkle, zmniejszając ryzyko jego uszkodzenia. Minimalna grubość panelu wynosi 4 mm, a wymagany otwór montażowy ma średnicę 10,5 mm.
- Strona ramy: otwory przelotowe pod śruby M5 z łbem stożkowym.
- Strona panelu: otwór pod śrubę z łbem grzybkowym i podsadzeniem kwadratowym UNI 5732 (typ odpowiadający DIN 603) - długość śruby należy dobrać do grubości panelu.
- Ochrona panelu szklanego: podkładka z kołnierzem z gumy NBR o twardości 70 Shore A oddziela szkło od płaskiej podkładki ze stali nierdzewnej A4, ograniczając ryzyko zarysowań i pęknięć podczas montażu. Element centrujący dodatkowo oddziela śrubę od krawędzi otworu w szkle.
- Podkładka NBR wykonana z surowca deklarowanego przez producenta jako zgodny z FDA CFR 21 i UE 10/2011.
- Korpus: SUPER-technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie 270° (od -90° do +180°), gdzie pozycja 0° oznacza ustawienie obu powierzchni w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.
- Do prawidłowego działania wymagany jest montaż co najmniej dwóch zawiasów.

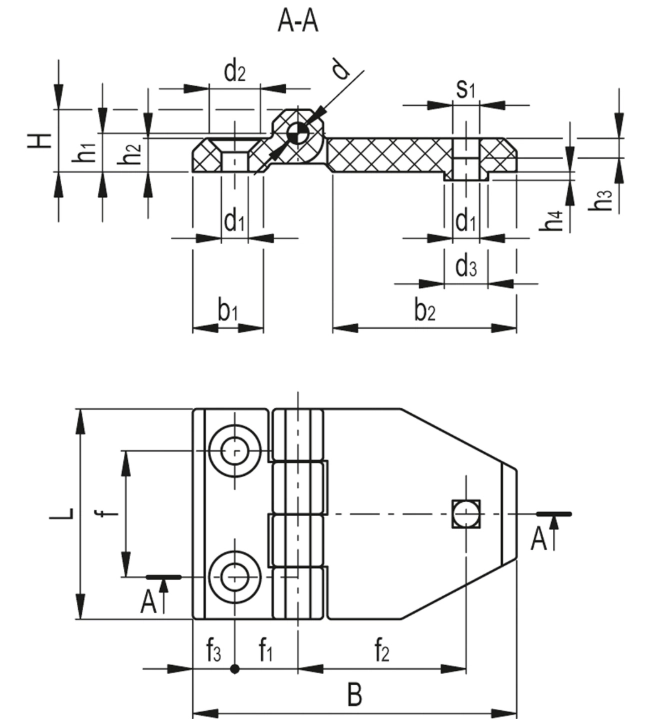

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFM-TR-G-B.40-SH-5 |
| L | 40 mm |
| B | 64 mm |
| f | 25 mm |
| f 1 | 12,5 mm |
| f 2 | 32,5 mm |
| f 3 | 7,5 mm |
| H | 9 mm |
| h 1 | 5,5 mm |
| h 2 | 5 mm |
| h 3 | 4,1 mm |
| h 4 | 2 mm |
| b 1 | 14 mm |
| b 2 | 38,5 mm |
| d (sworzeń) | 4 mm |
| d 1 | 5,5 mm |
| d 2 | 10,5 mm |
| d 3 | 10,5 mm |
| s 1 | 5,6 mm |
| Maks. moment dokręcania śrub C | 3 Nm |
| Waga | 0,029 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
300 N |
| Siła osiowa - obciążenie niszczące R a |
750 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
420 N |
| Siła promieniowa - obciążenie niszczące R r |
2500 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
420 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
1000 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych przeprowadzonych w temperaturze 23°C i wilgotności względnej 50%. Przy doborze zawiasu należy uwzględnić warunki pracy, sposób obciążenia oraz odpowiedni współczynnik bezpieczeństwa.

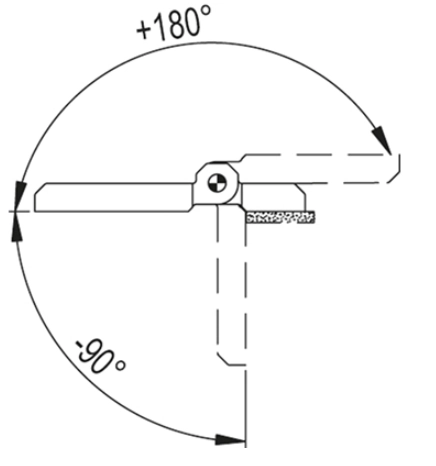

Zakres obrotu:

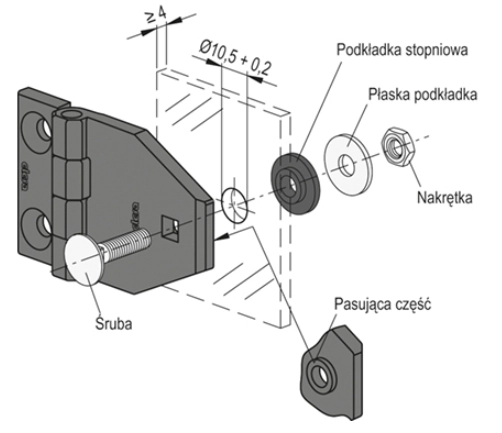

Przykład montażu:
Panel mocuje się za pomocą śruby z łbem grzybkowym, podkładki z kołnierzem NBR, płaskiej podkładki ze stali nierdzewnej oraz nakrętki. Element centrujący zawiasu należy prawidłowo osadzić w otworze panelu.
Dostępne wykonania zawiasów CFM-TR-G:
Rozmiary: CFM-TR-G-B.40 (M5), CFM-TR-G-B.50 (M6) oraz CFM-TR-G-B.60 (M6).
Materiał: SUPER-technopolimer PA wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe.
