Opis produktu
Właściwości i zastosowanie:

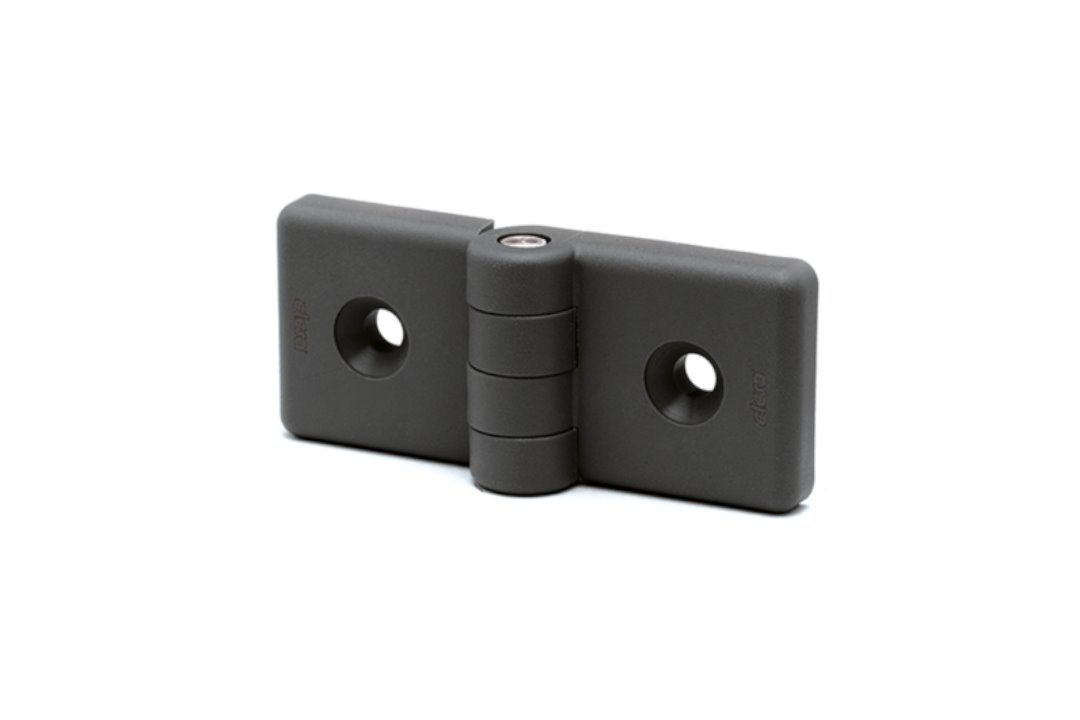

- Zawias do profili aluminiowych z rowkami teowymi o szerokości od 30 do 60 mm, także w połączeniu profili o różnych wymiarach, np. wspornik drzwi 45 mm i drzwi 30 mm (ten zawias: 40 / 45 mm). Wkładki centrujące do profili z rowkami od 6 do 12 mm w komplecie.
- Materiał: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe.
- Sworzeń obrotowy: stal niklowana.
- Otwory przelotowe pod wkręty M6 z łbem stożkowym (po jednym w każdym skrzydle).
- Zakres obrotu (wartość przybliżona): maks. 280°, od 0° do -100° i od 0° do 180° (0° to pozycja, w której powierzchnie mocowania obu skrzydeł leżą w jednej płaszczyźnie). Nie należy przekraczać kąta obrotu.
Dane techniczne:
| Parametr |
Wartość |
| Oznaczenie |
CFG.40/45 SH-6 |
| s 1 (wymiar profila) |
40 mm |
| s 2 (wymiar profila) |
45 mm |
| L |
36 mm |
| B |
79 mm |
| f 1 ±0,25 |
47,5 mm |
| f 2 |
22,5 mm |
| f 3 |
25 mm |
| H |
16 mm |
| h 1 |
8 mm |
| b 1 |
37 mm |
| b 2 |
42 mm |
| d |
8 mm |
| d 3 |
6,5 mm |
| d 4 |
12,5 mm |
| Sugerowany moment dokręcania śrub C |
5 Nm |
| Waga |
0,042 kg |
Testy obciążeniowe
| Parametr |
Wartość |
 Siła osiowa – maksymalne obciążenie robocze E a |
240 N |
| Siła osiowa – obciążenie niszczące R a |
2150 N |
 Siła promieniowa – maksymalne obciążenie robocze E r |
1750 N |
| Siła promieniowa – obciążenie niszczące R r |
3490 N |
 Siła przy zgięciu 90° – maksymalne obciążenie robocze E 90 |
390 N |
| Siła przy zgięciu 90° – obciążenie niszczące R 90 |
780 N |
Maksymalne obciążenie robocze to wartość, powyżej której materiał może ulec uszkodzeniu. Obciążenie niszczące to wartość, przy której zawias ulega zniszczeniu. Należy dobrać współczynnik bezpieczeństwa adekwatny do danej aplikacji.
Montaż i wkładki centrujące:
| Wymiar profila s | Orientacja wkładki (a) | Kolor wkładki |
|---|
| 30 mm |  6 mm
 8 mm | jasnoszary |
| 40÷45 mm |  8 mm
 10 mm | ciemnoszary |
| 50÷60 mm |  10 mm
 12 mm | czarny |
Wkładki centrujące (w komplecie):
| l | l 1 | l 2 | Kolor |
|---|
| 8 mm | 6 mm | 2 mm | jasnoszary |
| 10 mm | 8 mm | 4 mm | ciemnoszary |
| 12 mm | 10 mm | 5 mm | czarny |
Instrukcje obsługi
Producent: ELESA+GANTER POLSKA SP. Z O.O.
Adres: ul. Słoneczna 42a, Stara Iwiczna | 05-500 Piaseczno
Kraj pochodzenia: Polska
Kontakt: +48 22 737 70 47, egp@elesa-ganter.com.pl
Modele CAD 2D i 3D ELESA+GANTER
Dla wielu produktów ELESA+GANTER dostępne są bezpłatne modele CAD 2D i 3D, które ułatwiają projektowanie maszyn, urządzeń i stanowisk przemysłowych.
Pliki CAD można uzyskać za pośrednictwem katalogu internetowego producenta ELESA+GANTER. Dostępność dokumentacji zależy od wybranego produktu.
