Opis produktu

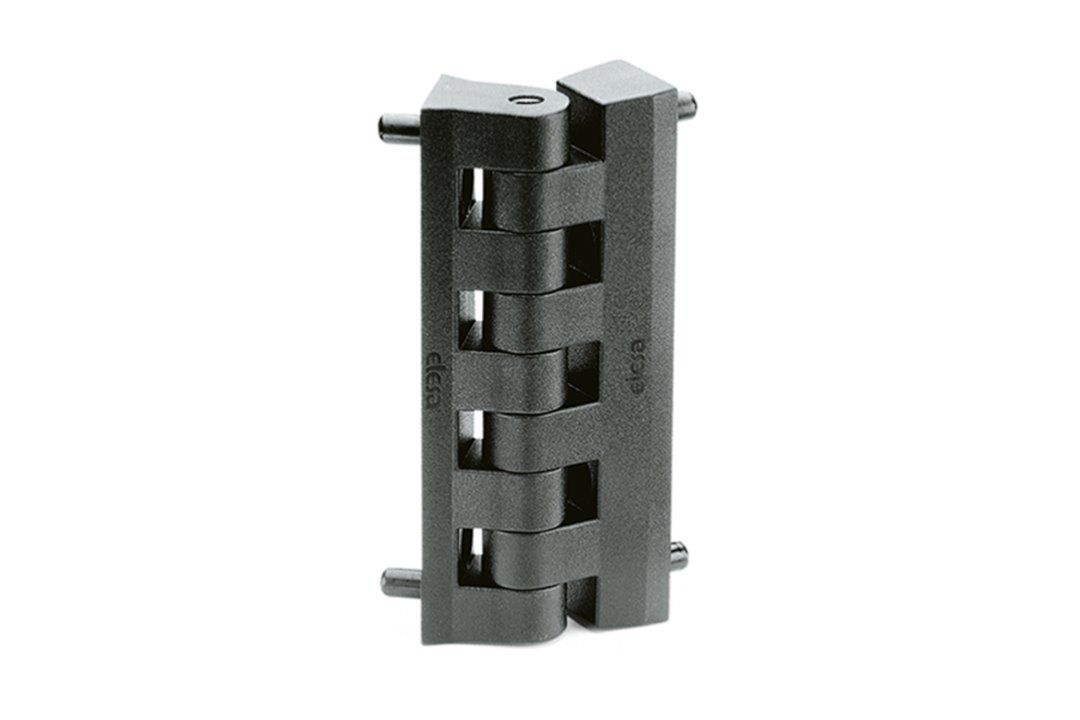

Właściwości i zastosowanie:
- Zawias ELESA+GANTER CFB do wąskich ram i drzwi - wąski, wydłużony korpus mieści się na profilach o niewielkiej szerokości.
- Mocowanie: otwory przelotowe pod śruby M6 z łbem stożkowym oraz dwie pary kołków pozycjonujących do dokładnego ustalenia położenia zawiasu.
- Korpus: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie 200° (od -10° do +190°). Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:

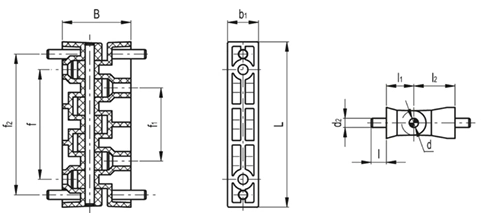

| Parametr | Wartość |
|---|---|
| Oznaczenie | CFB.108 SH-6 |
| L | 109 mm |
| B | 45 mm |
| f ±0,25 | 72,5 mm |
| f 1 ±0,25 | 48,2 mm |
| f 2 ±0,25 | 92,7 mm |
| l 1 | 18 mm |
| l 2 | 27 mm |
| b 1 | 20,5 mm |
| d (sworzeń) | 6 mm |
| Otwory przelotowe (pod śruby M6 z łbem stożkowym) | 6,5 mm |
| d 2 (kołki pozycjonujące) | 6 mm |
| l (długość kołków pozycjonujących) | 10 mm |
| Maks. moment dokręcania śrub C | 3 Nm |
| Waga | 0,092 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
610 N |
| Siła osiowa - obciążenie niszczące R a |
6020 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
640 N |
| Siła promieniowa - obciążenie niszczące R r |
5020 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
520 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
2200 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.

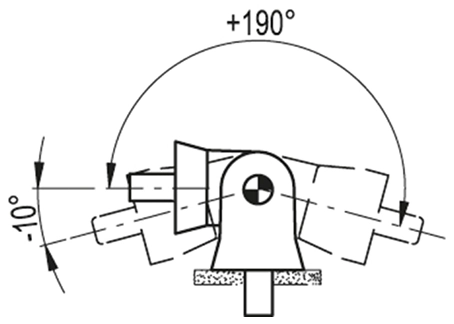

Zakres obrotu:

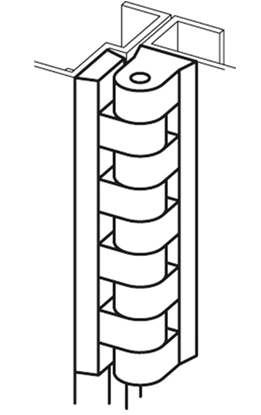

Przykład montażu:
Dostępne wykonania zawiasów CFB:
Rozmiar: CFB.108 (109 x 45 mm), śruby M6.
