Opis produktu
Właściwości i zastosowanie:

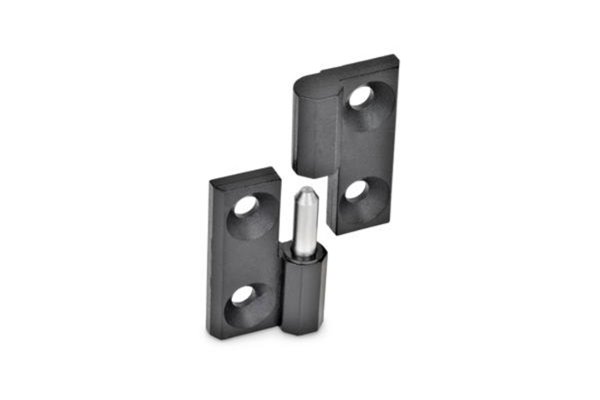

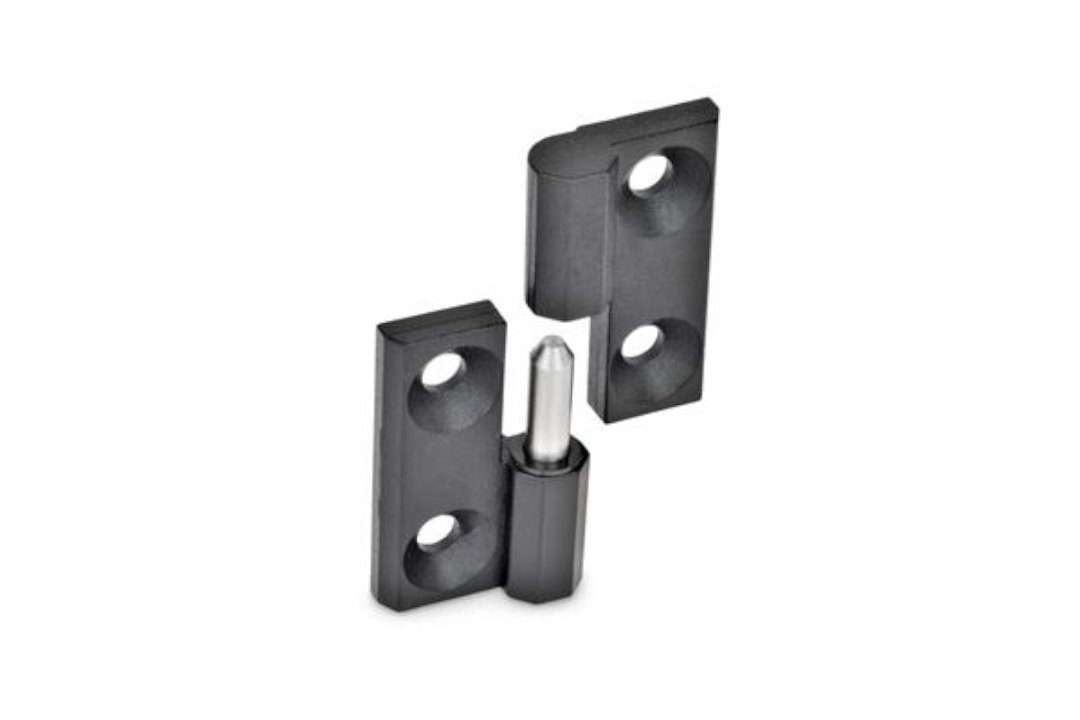

- Zawias lewy (wersja nr 2): sworzeń obrotowy zamocowany w lewym skrzydle, odlew z cynku, kolor czarny RAL 9005 (SW).
- Zawias GN 337 typu A: 2 x 2 otwory pod śruby z łbem stożkowym.
- Materiał: odlew z cynku, powłoka epoksydowa, kolor czarny RAL 9005, wykończenie matowe.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 337-ZD-50-50-A-2-SW |
| l 1 | 50 mm |
| l 2 | 50 mm |
| d 1 | 6,4 mm |
| d 2 (otwór pod śrubę) | 6 mm |
| h 1 | 11,5 mm |
| h 2 | 6 mm |
| h 3 | 6,5 mm |
| h 4 +0,5 | 13 mm |
| l 3 | 21 mm |
| m 1 | 30 mm |
| m 2 | 30 mm |
| Waga | 0,085 kg |
Dostępne wykonania GN 337:
- Odlew z cynku, kolor srebrny RAL 9006 (SR): zawias prawy (nr 1) i lewy (nr 2)
- Odlew z cynku, kolor czarny RAL 9005 (SW): zawias prawy (nr 1) i lewy (nr 2)
- Stal nierdzewna, piaskowana (GS): zawias prawy (nr 1) i lewy (nr 2)
