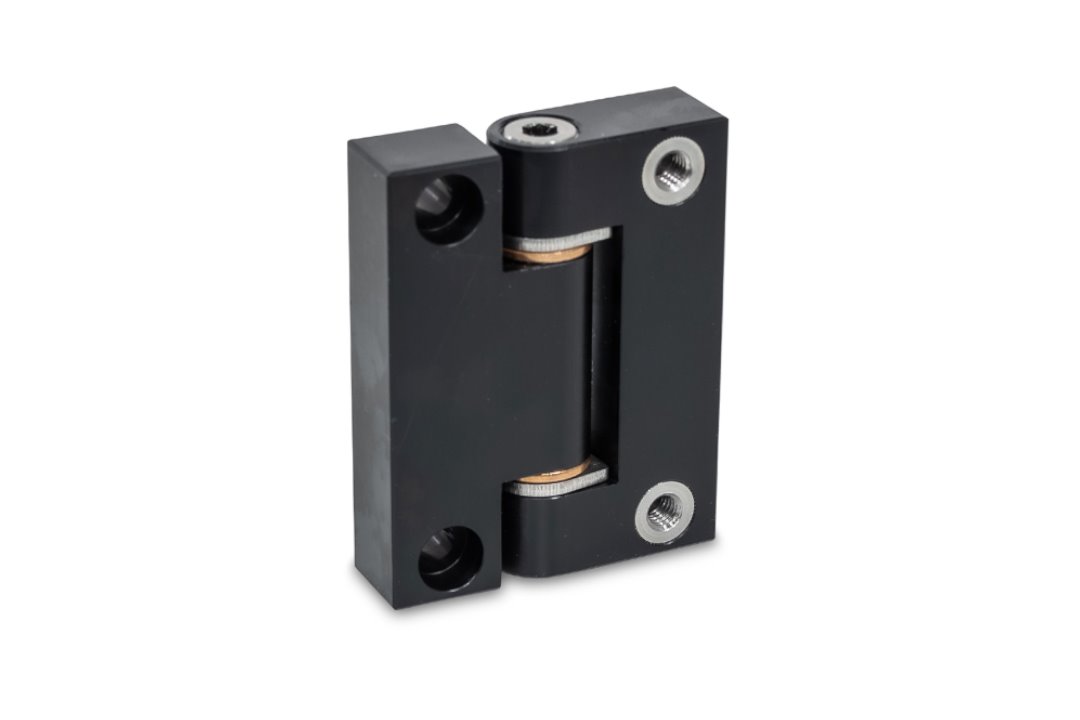

Opis produktu
Właściwości i zastosowanie:
- Zawias precyzyjny ELESA+GANTER GN 7580 do ruchu obrotowego komponentów, takich jak obrotowe ramiona urządzeń, elementy dystansowe i płyty montażowe.
- Wysoka odporność na zużycie, niski luz promieniowy i regulowany luz osiowy.
- Skrzydło wewnętrzne - typ A: mocowanie styczne, gniazda pod śruby z łbem walcowym.
- Skrzydło zewnętrzne - typ B: mocowanie styczne za pomocą tulei gwintowanych.
- Kombinacja skrzydeł wewnętrznych i zewnętrznych pozwala dopasować zawias do różnych wymogów montażowych. Kołki walcowe w otworach pasowanych d 3 H7 umożliwiają precyzyjne pozycjonowanie.
- Skrzydła: aluminium anodowane na czarno (ALS). Tuleje łożyskowe: brąz.
- Sworzeń obrotowy: stal nierdzewna AISI 420. Podkładki oporowe: stal nierdzewna AISI 302. Śruby regulacyjne: stal nierdzewna AISI 303, samohamowne (pełna powłoka poliamidowa). Tuleje gwintowane (typ B i D): stal nierdzewna AISI 303.

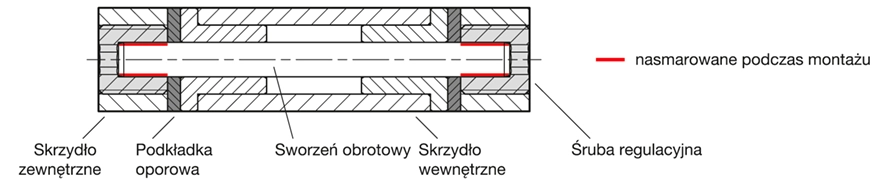

- Tuleje łożyskowe i gwintowane są fabrycznie zamontowane w skrzydłach. Sworzeń, podkładki oporowe i śruby regulacyjne są pakowane osobno.

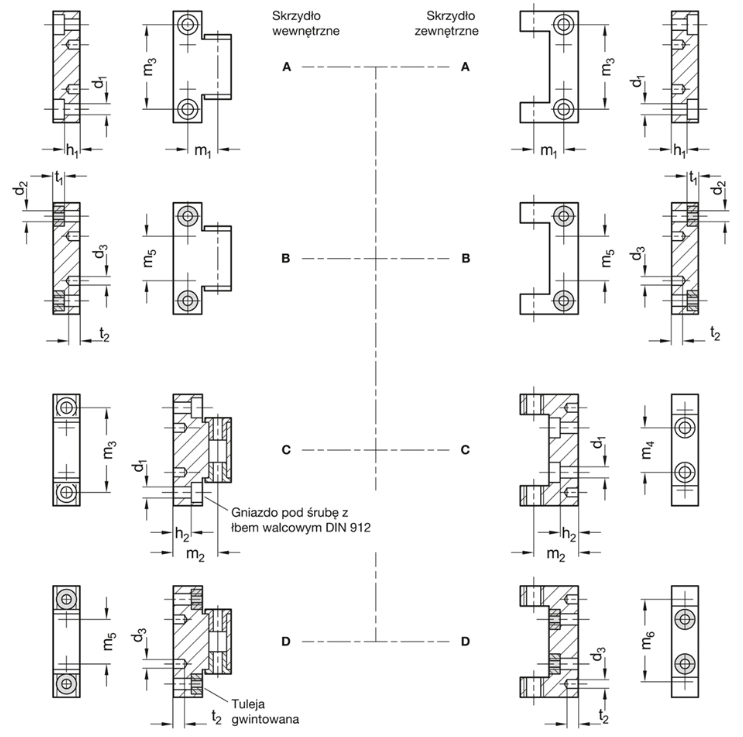

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 7580-ALS-75-100-A-B |
| l 1 | 75 mm |
| l 2 | 100 mm |
| b | 22 mm |
| d 1 | 8,1 mm |
| d 2 (gwint tulei) | M 8 |
| d 3 H7 | 6 mm |
| h 1 | 14 mm |
| m 1 | 25 mm |
| m 2 | 37,5 mm |
| m 3 | 80 mm |
| m 5 | 45 mm |
| t 1 | 8 mm |
| t 2 | 13 mm |
| Waga | 0,49 kg |

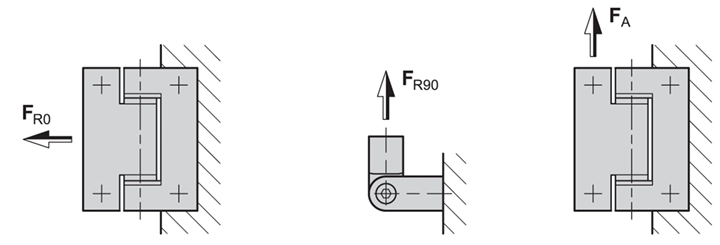

Nośność
| Parametr | Wartość |
|---|---|
| Nośność promieniowa F R0 | 7500 N |
| Nośność promieniowa F R90 | 7500 N |
| Nośność osiowa F A | 5000 N |
| Dopuszczalny moment obrotowy M 0 | 100 Nm |

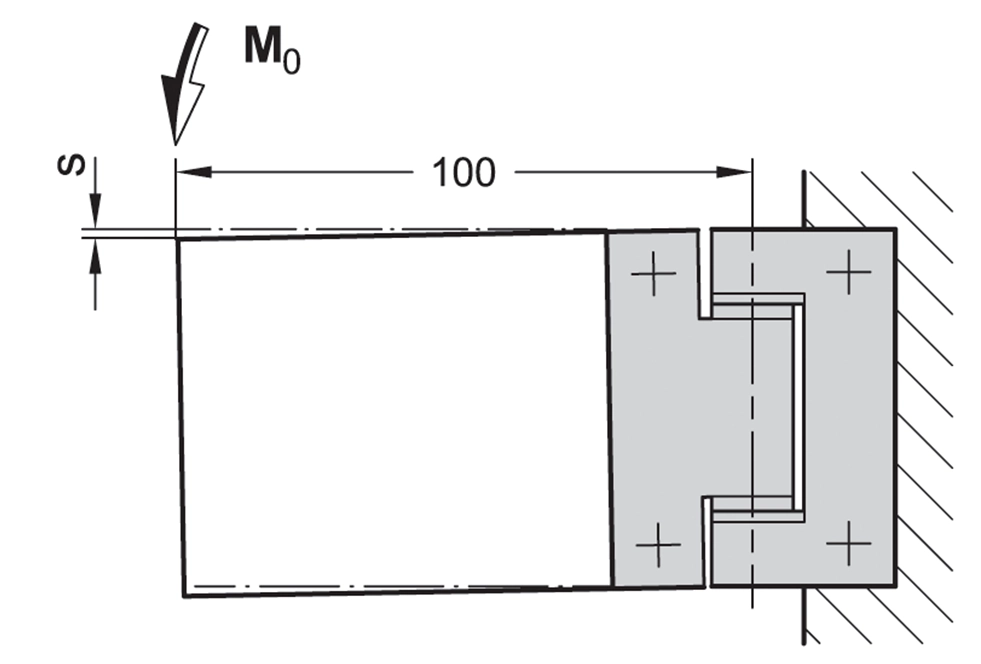

Wartości nośności wyznaczono w próbach obciążeniowych zawiasów spozycjonowanych kołkami ustalającymi i przykręconych śrubami z łbem walcowym. Dopuszczalna nośność to wartość, po której pozostaje bardzo niewielkie odkształcenie plastyczne, bez wpływu na działanie zawiasu. Przy dopuszczalnym momencie obrotowym M 0 ugięcie sprężyste wynosi 0,3 mm. Są to wartości orientacyjne - o przydatności do konkretnego zastosowania decyduje użytkownik.
Montaż:

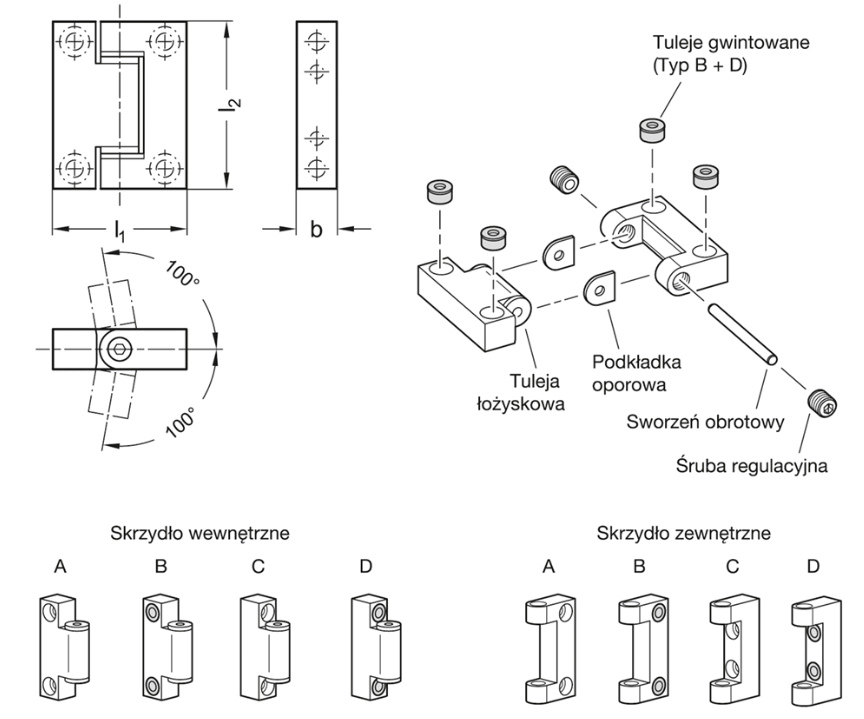

Dostępne wykonania GN 7580:
Typy skrzydeł (wewnętrzne i zewnętrzne):
- A - mocowanie styczne, gniazda pod śruby z łbem walcowym.
- B - mocowanie styczne za pomocą tulei gwintowanych.
- C - mocowanie promieniowe, gniazda pod śruby z łbem walcowym.
- D - mocowanie promieniowe za pomocą tulei gwintowanych.
Rozmiary: 40 x 50 mm (śruby M5), 55 x 70 mm (śruby M6), 75 x 100 mm (śruby M8). Oznaczenie zawiera typ skrzydła wewnętrznego i zewnętrznego, np. GN 7580-ALS-55-70-B-C.
