Opis produktu
Właściwości i zastosowanie:

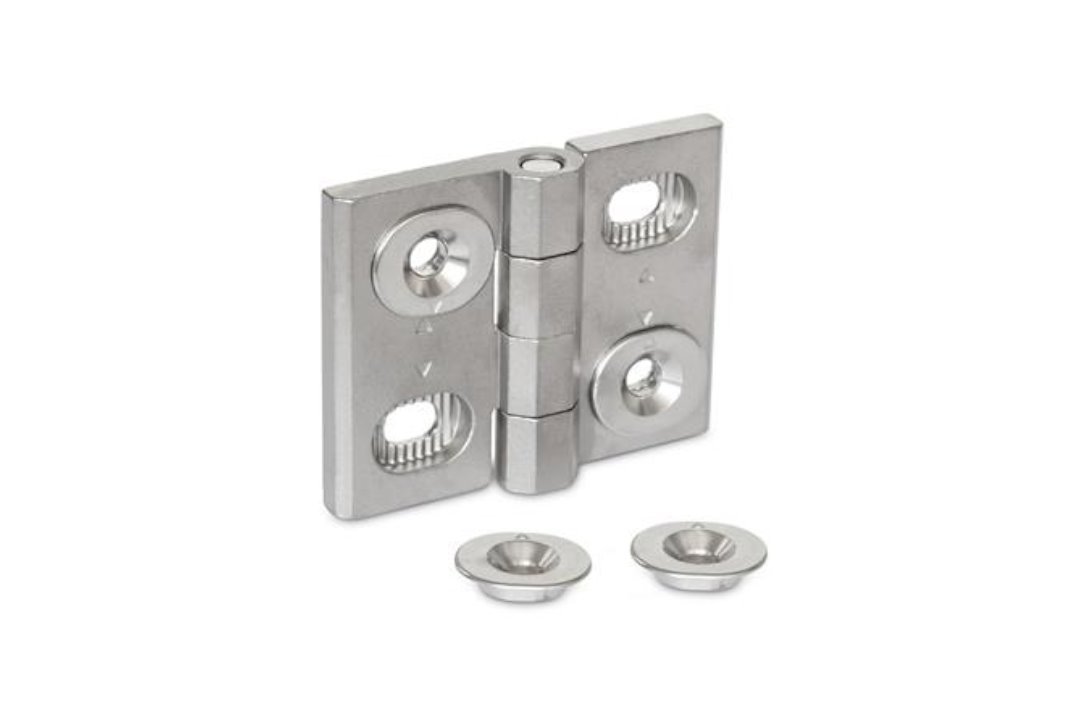

- Zawias GN 127 pozwala wyregulować położenie drzwi względem ramy przez przesunięcie tulei regulacyjnych – do ustawienia szczelin drzwiowych i kompensacji tolerancji produkcyjnych. Grot strzałki wskazuje środek zakresu regulacji.
- Typ B: regulacja w poziomie.
- Skrzydła zawiasu: stal nierdzewna A4 (1.4408), powierzchnia piaskowana na mat (GS) - do aplikacji narażonych na agresywne chemicznie czynniki zewnętrzne.
- Trzpień: stal nierdzewna AISI 316Ti.
- 4 otwory pod śruby z łbem stożkowym M5 (DIN 7991), po 2 w każdym skrzydle.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 127-A4-64-50-B-GS |
| l 1 | 64 mm |
| l 2 | 50 mm |
| d 1 (otwór pod śrubę z łbem stożkowym DIN 7991) | 5,5 mm |
| d 2 (sworzeń obrotowy) | 6 mm |
| h 1 | 11,5 mm |
| h 2 | 7 mm |
| h 3 | 6,5 mm |
| l 3 | 28 mm |
| m 1 | 37 mm |
| m 2 | 27 mm |
| w | 3 mm |
| x | 1,5 mm |
| Waga | 0,137 kg |
Dostępne wykonania GN 127:
- Typ H: regulacja w pionie, typ B: regulacja w poziomie, typ HB: regulacja w pionie i w poziomie
- Odlew z cynku, kolor srebrny RAL 9006 (SR) lub czarny RAL 9005 (SW): 52 x 40, 64 x 50, 76 x 60 mm
- Stal nierdzewna A4, piaskowana (GS): 52 x 40, 64 x 50, 76 x 60 mm
