Opis produktu
Właściwości i zastosowanie:

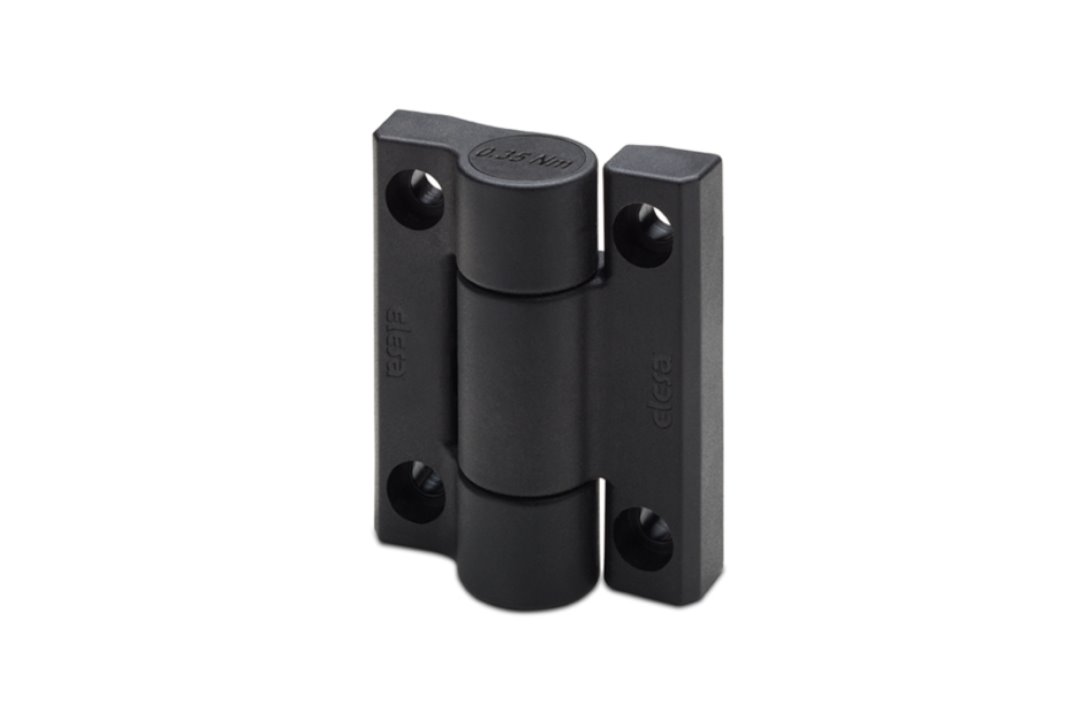

- Zawias ELESA+GANTER CFMR przeznaczony do montażu drzwi i osłon maszyn.
- Wykonanie: Samoczynne otwieranie - sprężyna powrotna przywraca drzwi do pozycji otwartej. Moment siły powrotu zmienia się wraz z kątem obrotu. Nie należy stosować ujemnego zakresu kąta obrotu..
- Materiał: SUPER-technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe. CFMR.67 ma wewnętrzne wzmocnienie z aluminium.
- Sprężyna powrotna: stal nierdzewna.
- Zaślepki sworznia: technopolimer acetalowy (POM), czarne.
- 4 otwory przelotowe pod śruby M6 z łbem cylindrycznym.
- Zakres obrotu (wartość przybliżona): maks. 270°, od 0° do -90° i od 0° do 180° (0° to pozycja, w której powierzchnie mocowania obu skrzydeł leżą w jednej płaszczyźnie). Nie należy przekraczać kąta obrotu.
Momenty siły sprężyny powrotnej:
| Symbol | Maks. moment siły powrotu | Moment siły przytrzymania |
|---|---|---|
| 020 | 0,20 Nm | 0,07 Nm |
| 035 | 0,35 Nm | 0,12 Nm |
| 070 | 0,70 Nm | 0,25 Nm |
| 100 | 1 Nm | 0,33 Nm |
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFMR.67-CH-6-NO-070 |
| L | 67 mm |
| B | 55 mm |
| H | 24 mm |
| f | 48 mm |
| f 1 | 38 mm |
| d 1 | 6,5 mm |
| d 2 | 10 mm |
| h 1 | 12,5 mm |
| h 2 | 12,5 mm |
| h 3 | 6,3 mm |
| b 1 | 12,5 mm |
| Maks. moment siły powrotu sprężyny | 0,70 Nm |
| Moment siły przytrzymania | 0,25 Nm |
| Maks. moment dokręcania śrub C | 6 Nm |
| Waga | 0,069 kg |
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze S a |
2100 N |
 Siła promieniowa - maksymalne obciążenie robocze S r |
3500 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze S 90 |
1900 N |
Maksymalne obciążenie robocze to wartość, powyżej której materiał może ulec uszkodzeniu. Należy dobrać współczynnik bezpieczeństwa adekwatny do danej aplikacji.
Dobór zawiasów do wagi drzwi:
| Waga drzwi Pmax | Rekomendowane zawiasy |
|---|---|
| < 3 kg | CFMR.35-020 + CFMR.35-NS |
| < 5 kg | CFMR.35-020 + CFMR.35 |
| < 5 kg | CFMR.67-020 + CFMR.67-NS |
| < 5 kg | CFMR.67-020 + CFMR.67-020 |
| < 5 kg | CFMR.67-035 + CFMR.67-NS |
| 5 kg | CFMR.67-035 + CFMR.67-035 |
| 5 kg | CFMR.67-070 + CFMR.67-NS |
| 8 kg | CFMR.67-100 + CFMR.67-NS |
| 10 kg | CFMR.67-070 + CFMR.67-070 |
| 12 kg | CFMR.67-100 + CFMR.67-NS |
| 35 kg | CFMR.67-070-LB + CFMR.67-NS-LB |
| 40 kg | CFMR.67-100-LB + CFMR.67-NS-LB |
| 70 kg | CFMR.67-070-LB + CFMR.67-070-LB |
| 90 kg | CFMR.67-100-LB + CFMR.67-100-LB |
Pmax to maksymalna waga drzwi, które zawias jest w stanie zamknąć z niewielkim resztkowym momentem trzymającym, przy minimalnym kącie otwarcia 45°. Wartości zależą także od geometrii drzwi (środka ciężkości) i współosiowości zawiasów - zalecamy sprawdzenie w warunkach rzeczywistych.
Dostępne wykonania zawiasów CFMR:
Wykonania standardowe:
- CFMR-NC - zawias sprężynowy z samoczynnym zamykaniem drzwi.
- CFMR-NO - zawias sprężynowy z samoczynnym otwieraniem drzwi.
- CFMR-NS - zawias uzupełniający bez sprężyny powrotnej, przeznaczony do współpracy z zawiasami sprężynowymi CFMR.
Wykonania LB do cięższych drzwi:
- CFMR-NC-LB - samoczynne zamykanie, zmniejszone tarcie umożliwiające zastosowanie w cięższych drzwiach.
- CFMR-NO-LB - samoczynne otwieranie, zmniejszone tarcie umożliwiające zastosowanie w cięższych drzwiach.
- CFMR-NS-LB - zawias uzupełniający bez sprężyny powrotnej, przeznaczony do współpracy z zawiasami CFMR-LB.
Wersje LB charakteryzują się zoptymalizowanymi właściwościami ślizgowymi, które ograniczają tarcie i pozwalają na stosowanie zawiasów w cięższych drzwiach. Dobór wykonania oraz momentu siły sprężyny powinien uwzględniać masę i geometrię drzwi.
