Opis produktu
Właściwości i zastosowanie:

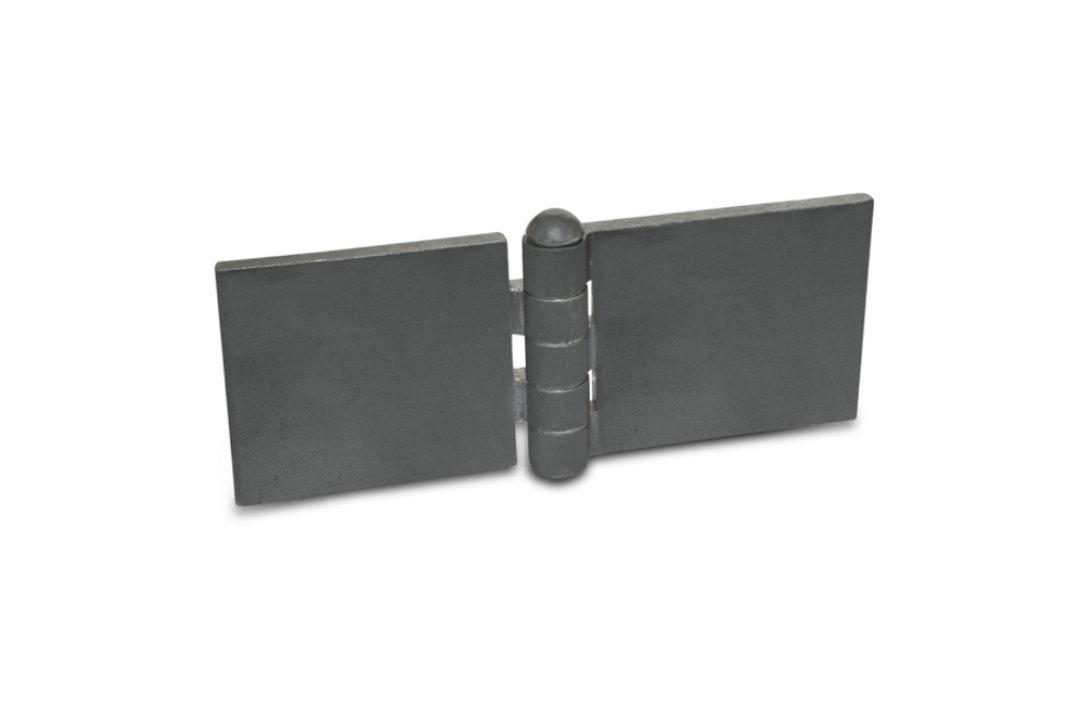

- Zawias stalowy ELESA+GANTER GN 1366 wykonany z walcowanego lub ciągnionego profilu stalowego ST. Wytrzymała konstrukcja przeznaczona do drzwi, klap, osłon maszyn oraz konstrukcji stalowych.
- Montaż przez spawanie lub za pomocą otworów montażowych wykonanych we własnym zakresie.
- Typ A - bez otworów, do przyspawania lub wykonania otworów we własnym zakresie.
- Materiał i wykończenie: skrzydła stalowe bez powłoki ochronnej (BL), przeznaczone do spawania i dalszej obróbki powierzchniowej. Sworzeń obrotowy: stal.
- Standardowe wymiary umożliwiają realizację rozwiązań dostosowanych do konkretnego zastosowania, również przy stosunkowo niewielkich seriach.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 1366-ST-160-80-A-BL |
| l 1 (długość) | 160 mm |
| l 2 (szerokość po rozłożeniu) | 80 mm |
| s (grubość skrzydła) | 6 mm |
| d (średnica sworznia) | 8 mm |
| h | 15 mm |
| Waga | 0,644 kg |
Dostępne wykonania zawiasów GN 1366:
- Typ A - bez otworów montażowych.
- Typ S - bez otworów montażowych, ze smarowniczką umożliwiającą smarowanie bez demontażu zawiasu.
Dostępne wymiary: od 60 x 30 mm (typ A) lub 60 x 40 mm (typ S) do 220 x 100 mm. Grubość skrzydeł od 5 do 10 mm, zależnie od rozmiaru.
Wykonania na zamówienie: z wyjmowanym sworzniem, sworzniem mosiężnym, tuleją łożyskową z brązu, otworami montażowymi, innymi wymiarami lub wykończeniem powierzchni.
