Opis produktu
Właściwości i zastosowanie:

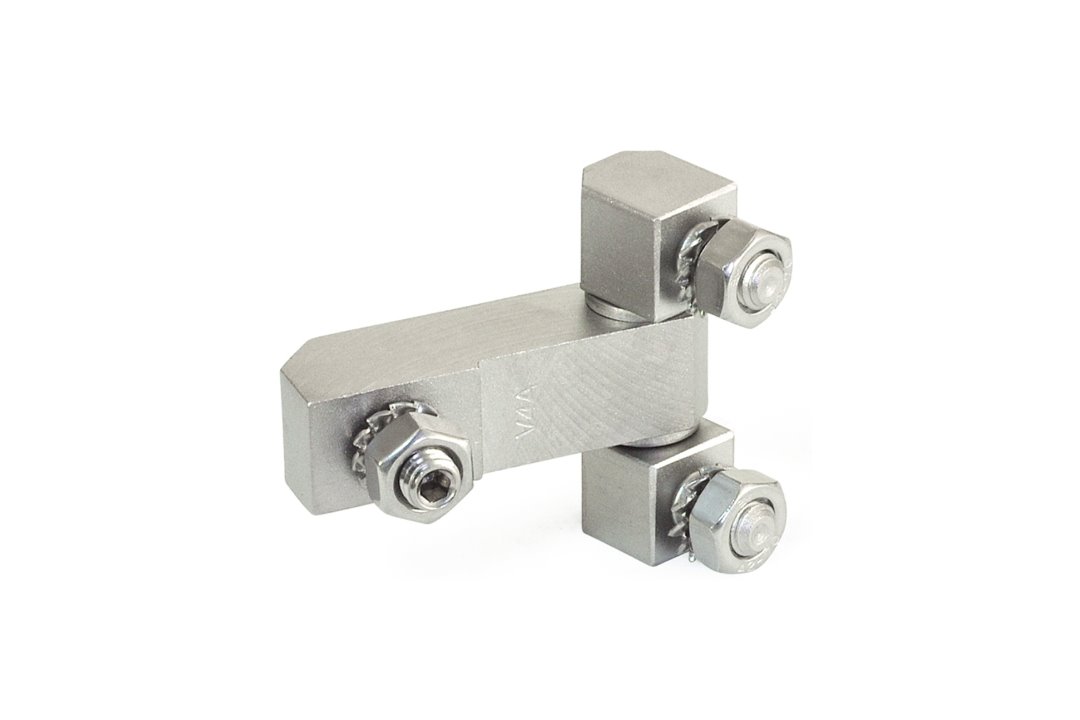

- Zawias GN 129.2 - Zawias trzyczęściowy przeznaczony do drzwi zlicowanych z ramą od zewnątrz. Typ C - montaż od wewnątrz (od tyłu): po zamocowaniu drzwi nie można zdjąć bez demontażu połączeń mocujących. Rozwiązanie ogranicza dostęp do mocowania z zewnątrz i chroni przed nieuprawnionym demontażem.
- Mocowanie: trzpienie gwintowane M8.
- Materiał i elementy konstrukcyjne: stal nierdzewna AISI 316L (A4) - korpus, sworzeń obrotowy i podkładka; nakrętka sześciokątna ISO 4032 oraz podkładka zabezpieczająca DIN 6797 ze stali nierdzewnej AISI 304.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 129.2-50-51-C-A4 |
| l 1 | 50 mm |
| l 2 | 51 mm |
| l 3 | 26 mm |
| l 4 | 8 mm |
| l 5 | 14 mm |
| l 6 | 8 mm |
| l 7 | 14 mm |
| b | 18 mm |
| s | 16 mm |
| h 1 | 18 mm |
| h 2 | 18 mm |
| d 1 | M8 |
| d 2 | 8 mm |
| m 1 | 29 mm |
| m 2 | 35 mm |
| t | 11 mm |
| Waga | 0,21 kg |
Dostępne wykonania zawiasów z rodziny GN 129:
GN 129 - zawiasy ze stali ocynkowanej do drzwi nakładanych na korpus. Typ D (trzyczęściowy, drzwi niezdejmowane) lub typ Z (dwuczęściowy, umożliwiający zdejmowanie drzwi). Mocowanie M6 lub M8.
GN 129.2 - zawiasy trzyczęściowe typu C do drzwi zlicowanych z ramą od zewnątrz. Montaż od wewnątrz (od tyłu). Stal ocynkowana (ST) lub nierdzewna AISI 303 (NI) / AISI 316L (A4). Drzwi niezdejmowane po montażu.
GN 129.3 - zawiasy trzyczęściowe typu A do drzwi zlicowanych z ościeżnicą od zewnątrz. Montaż od przodu śrubami z łbem walcowym DIN 912. Stal ocynkowana. Drzwi niezdejmowane po montażu.
GN 129.5 - zawiasy trzyczęściowe typu D do drzwi nakładanych na ramę. Montaż od wewnątrz. Stal nierdzewna AISI 303 (NI) lub AISI 316L (A4). Drzwi niezdejmowane po montażu.
