Opis produktu
Właściwości i zastosowanie:

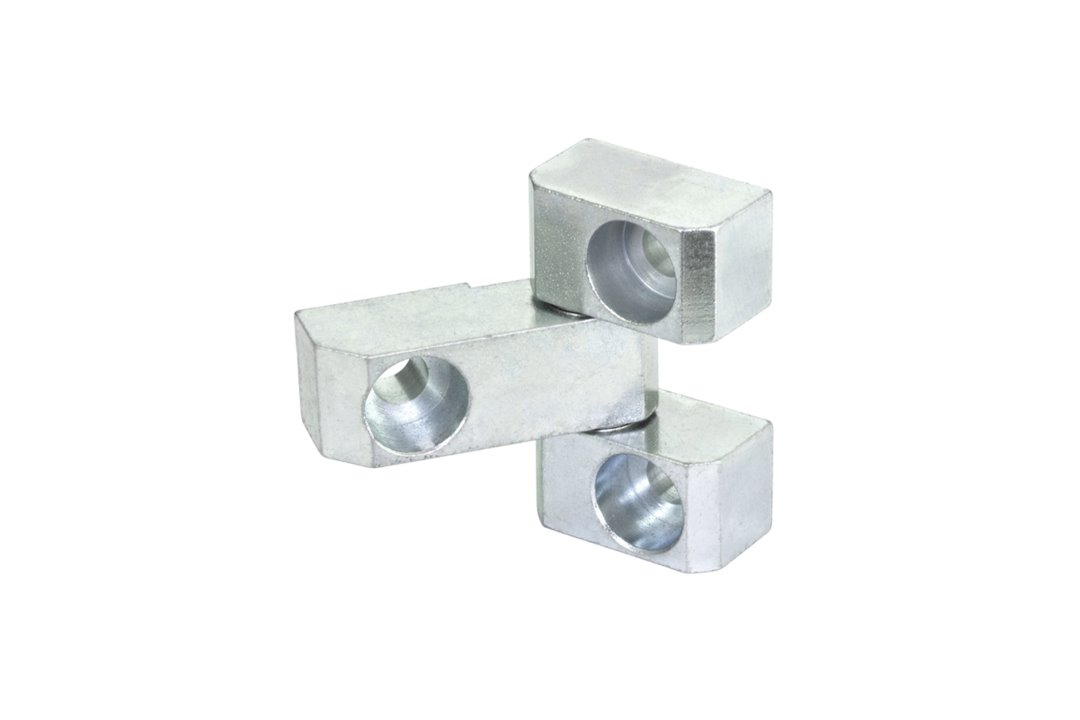

- Zawias GN 129.3 - Zawias trzyczęściowy przeznaczony do drzwi zlicowanych z ościeżnicą od zewnątrz. Typ A - montaż od przodu za pomocą śrub z łbem walcowym DIN 912. Możliwość mocowania w istniejących otworach gwintowanych lub przelotowych pozwala stosować zawias w obudowach i drzwiach o różnej grubości. Po montażu drzwi nie można zdjąć bez demontażu połączeń mocujących.
- Mocowanie: otwory pod śruby M8 DIN 912.
- Materiał i elementy konstrukcyjne: korpus ze stali ocynkowanej, pasywacja niebieska (ST); sworzeń obrotowy i podkładka z mosiądzu niklowanego.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 129.3-66-55-A-ST |
| l 1 | 66 mm |
| l 2 | 55 mm |
| l 3 | 24 mm |
| l 4 | 42 mm |
| l 5 | 12 mm |
| l 6 | 29 mm |
| l 7 | 32 mm |
| l 8 | 26 mm |
| b | 18 mm |
| h | 18 mm |
| d 1 | 8,4 |
| d 2 | 15 mm |
| d 3 | 8 mm |
| m 1 | 41 mm |
| m 2 | 37 mm |
| t | 9 mm |
| Waga | 0,228 kg |
Dostępne wykonania zawiasów z rodziny GN 129:
GN 129 - zawiasy ze stali ocynkowanej do drzwi nakładanych na korpus. Typ D (trzyczęściowy, drzwi niezdejmowane) lub typ Z (dwuczęściowy, umożliwiający zdejmowanie drzwi). Mocowanie M6 lub M8.
GN 129.2 - zawiasy trzyczęściowe typu C do drzwi zlicowanych z ramą od zewnątrz. Montaż od wewnątrz (od tyłu). Stal ocynkowana (ST) lub nierdzewna AISI 303 (NI) / AISI 316L (A4). Drzwi niezdejmowane po montażu.
GN 129.3 - zawiasy trzyczęściowe typu A do drzwi zlicowanych z ościeżnicą od zewnątrz. Montaż od przodu śrubami z łbem walcowym DIN 912. Stal ocynkowana. Drzwi niezdejmowane po montażu.
GN 129.5 - zawiasy trzyczęściowe typu D do drzwi nakładanych na ramę. Montaż od wewnątrz. Stal nierdzewna AISI 303 (NI) lub AISI 316L (A4). Drzwi niezdejmowane po montażu.
