Opis produktu
Właściwości i zastosowanie:

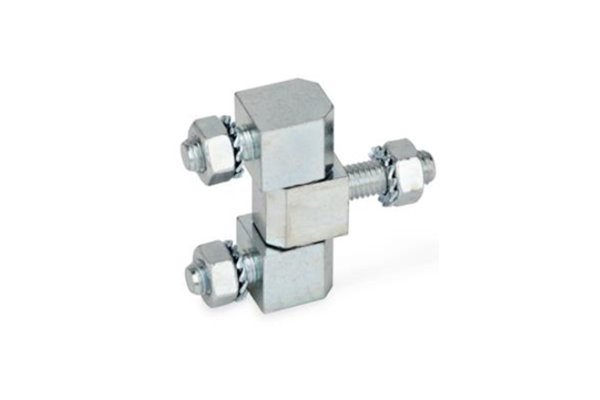

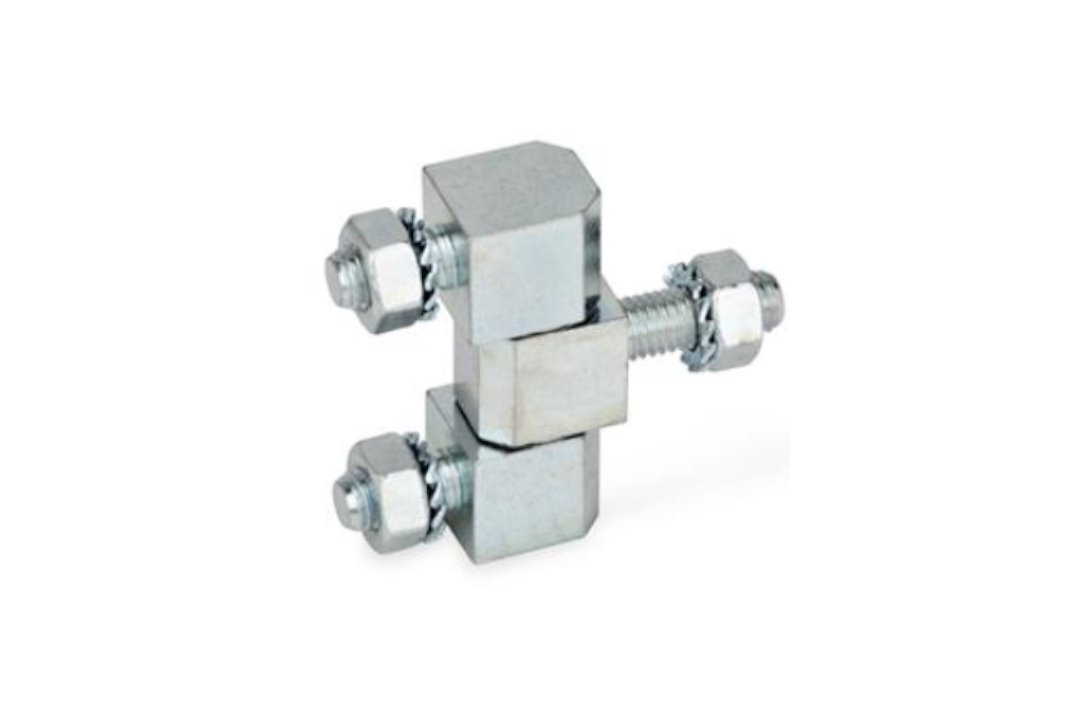

- Zawias GN 129 - Przeznaczony do drzwi nakładanych na ścianę korpusu, montowany zazwyczaj od boku. Typ D - trzyczęściowy: konstrukcja uniemożliwia zdejmowanie skrzydła drzwi. Montaż od wewnątrz ogranicza dostęp do zawiasu z zewnątrz, zapewniając ochronę przed nieuprawnionym demontażem drzwi.
- Mocowanie: trzpienie gwintowane M6.
- Materiał i elementy konstrukcyjne: korpus ze stali ocynkowanej, pasywacja niebieska (ST); sworzeń obrotowy i podkładka z mosiądzu niklowanego; nakrętka sześciokątna ISO 4032 i podkładka zabezpieczająca DIN 6797 ze stali ocynkowanej.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 129-12-D |
| l 1 | 10 mm |
| l 2 | 5 mm |
| l 4 | 9 mm |
| b | 15 mm |
| s | 12 mm |
| h 1 | 39,2 mm |
| d 1 | M 6 |
| d 2 | 6 mm |
| m 1 | 27,2 mm |
| Waga | 0,057 kg |
Dostępne wykonania zawiasów z rodziny GN 129:
GN 129 - zawiasy ze stali ocynkowanej do drzwi nakładanych na korpus. Typ D (trzyczęściowy, drzwi niezdejmowane) lub typ Z (dwuczęściowy, umożliwiający zdejmowanie drzwi). Mocowanie M6 lub M8.
GN 129.2 - zawiasy trzyczęściowe typu C do drzwi zlicowanych z ramą od zewnątrz. Montaż od wewnątrz (od tyłu). Stal ocynkowana (ST) lub nierdzewna AISI 303 (NI) / AISI 316L (A4). Drzwi niezdejmowane po montażu.
GN 129.3 - zawiasy trzyczęściowe typu A do drzwi zlicowanych z ościeżnicą od zewnątrz. Montaż od przodu śrubami z łbem walcowym DIN 912. Stal ocynkowana. Drzwi niezdejmowane po montażu.
GN 129.5 - zawiasy trzyczęściowe typu D do drzwi nakładanych na ramę. Montaż od wewnątrz. Stal nierdzewna AISI 303 (NI) lub AISI 316L (A4). Drzwi niezdejmowane po montażu.
