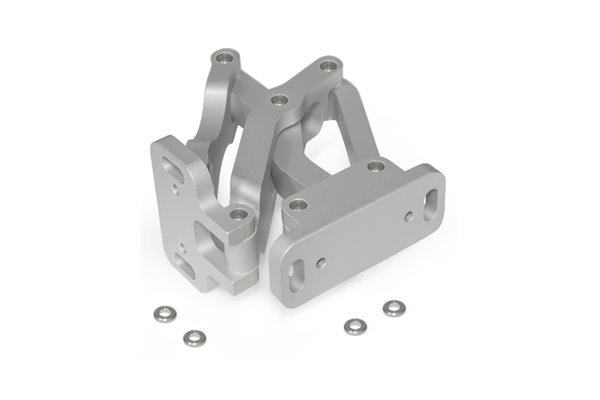

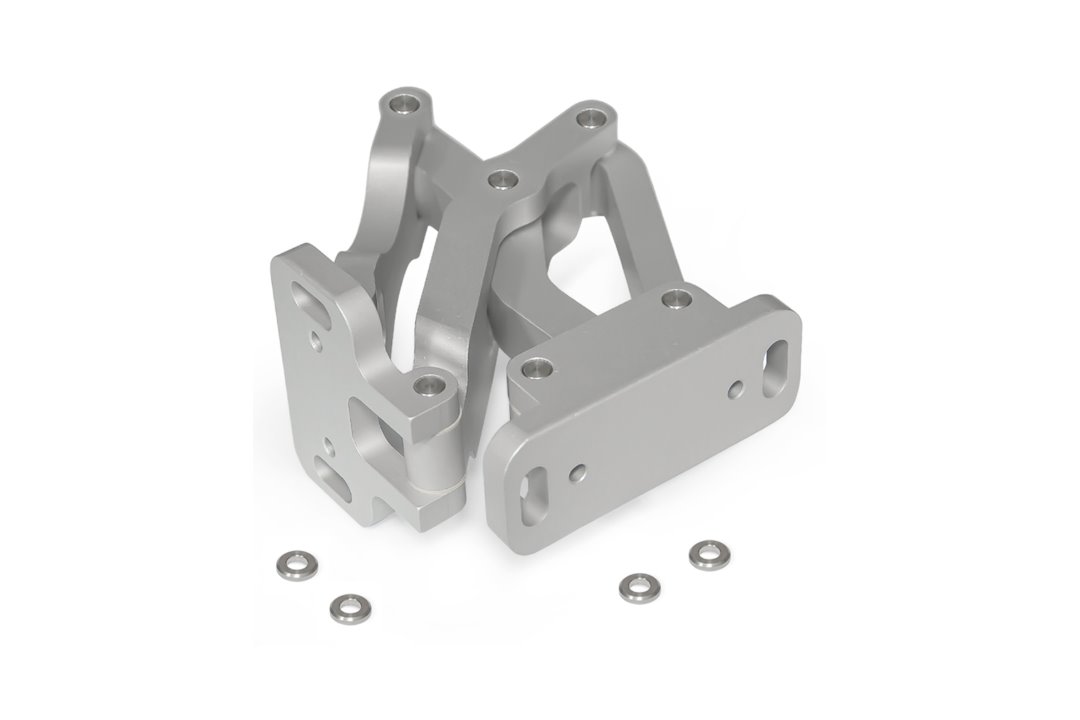

Opis produktu
Właściwości i zastosowanie:
- Zawias ukryty przegubowy GANTER GN 7241 montowany po wewnętrznej stronie drzwi, klap i włazów - oszczędza miejsce i utrudnia ingerencję osób niepowołanych.
- Kąt otwarcia 90° - sprawdza się przy drzwiach o znacznej grubości.
- Estetyka i łatwość czyszczenia: zewnętrzna powierzchnia obudowy pozostaje wolna od dodatkowych elementów montażowych, co ułatwia jej utrzymanie w czystości.
- Montaż: zawiasy stosuje się zwykle parami. Przy większych obciążeniach, np. dużych drzwiach, można zastosować dodatkowe zawiasy.
- W zestawie: 4 wzmocnione podkładki do śrub mocujących M6.
- Materiał: aluminium anodowane na kolor naturalny (EL). Sworznie i podkładki ze stali nierdzewnej 304. Samosmarowne łożyskowanie ślizgowe z tworzywa, odporne na temperatury od -40°C do +90°C.

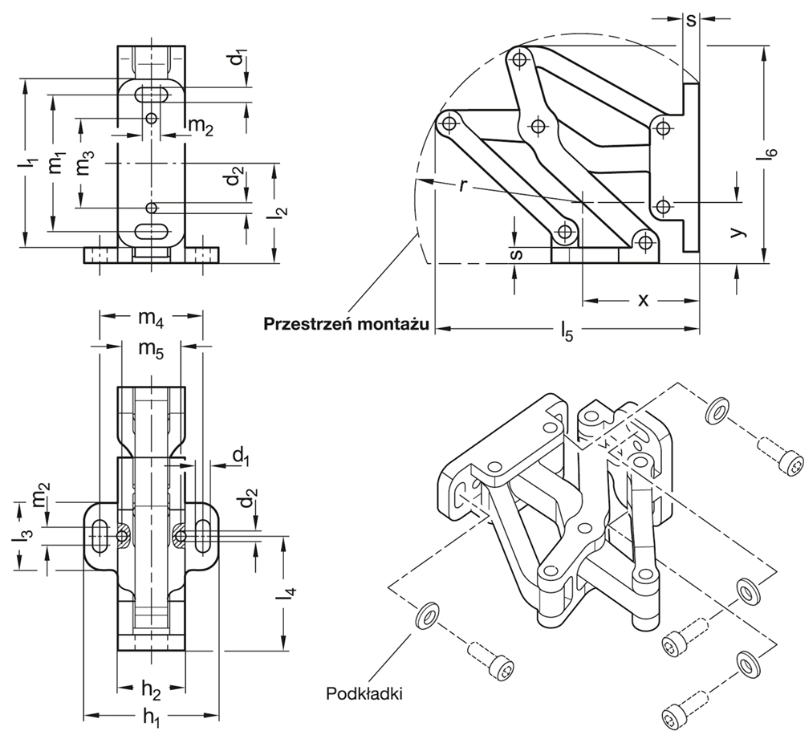

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 7241-AL-75-EL |
| l 1 | 75 mm |
| d 1 | 6,5 mm |
| d 2 | 4 mm |
| h 1 | 60 mm |
| h 2 | 30 mm |
| l 2 | 44,5 mm |
| l 3 | 30 mm |
| l 4 | 51 mm |
| l 5 | 117,5 mm |
| l 6 | 96,7 mm |
| l 7 | 13,5 mm |
| l 8 | 108 mm |
| l 9 | 101,7 mm |
| m 1 | 61 mm |
| m 2 | 8 mm |
| m 3 | 40 mm |
| m 4 | 46 mm |
| m 5 | 28 mm |
| r | 75 mm |
| s | 7 mm |
| x | 52 mm |
| y | 29 mm |
| Waga | 0,33 kg |

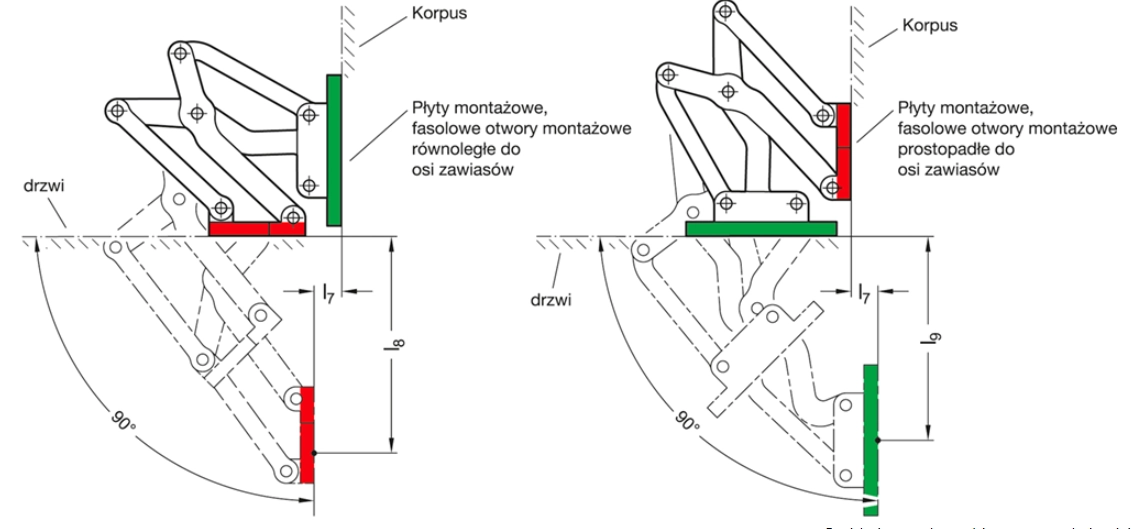

Pozycja montażowa:
Płyty montażowe z otworami podłużnymi - równoległymi lub prostopadłymi do osi zawiasu, zależnie od sposobu montażu.

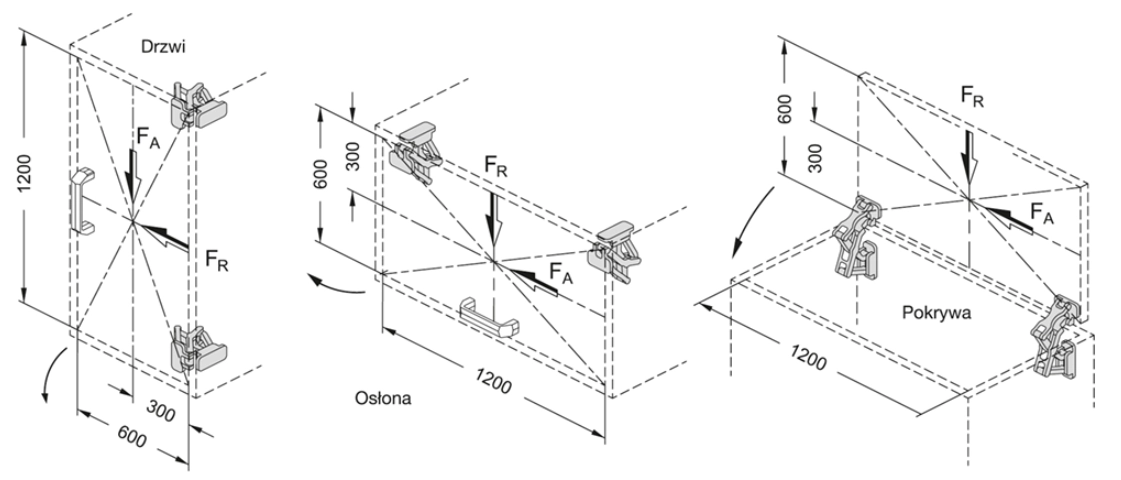

Dopuszczalne obciążenia:
Obciążenie na parę zawiasów
| Parametr | Wartość |
|---|---|
| Siła osiowa F A | 650 N |
| Siła promieniowa F R | 750 N |
Podane wartości obciążeń dotyczą pary zawiasów i odnoszą się do standardowych przypadków zastosowania. Przy doborze należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.

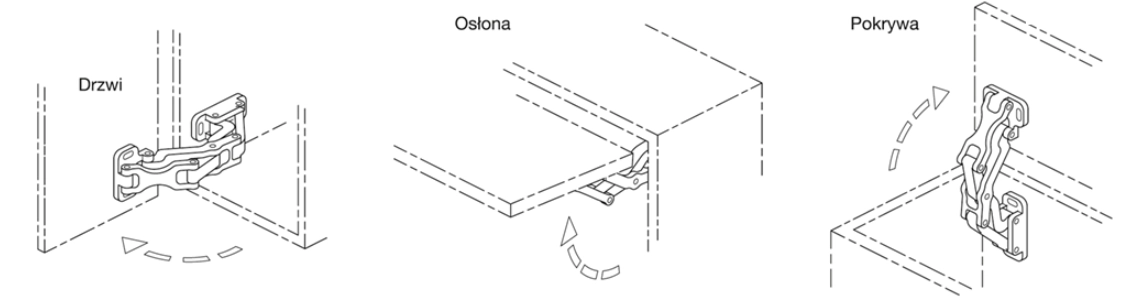

Przykłady zastosowania:

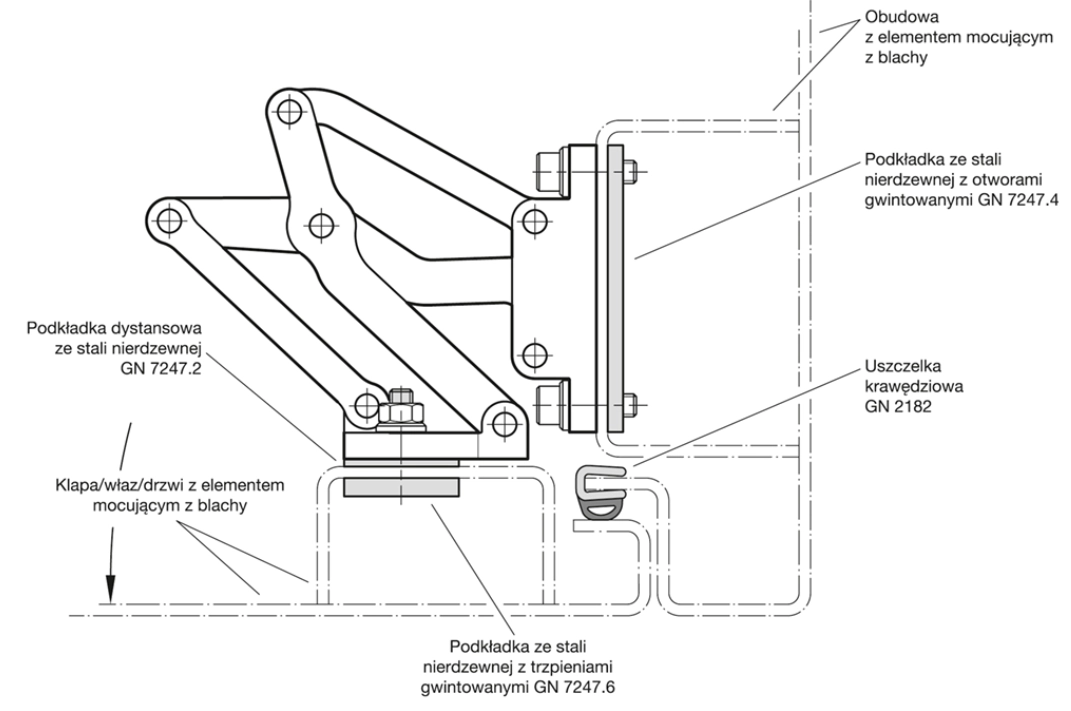

Przykład montażu:
Dostępne wykonania zawiasów przegubowych GN 7241 / GN 7243 / GN 7247:
Kąt otwarcia: GN 7241 - 90°, GN 7243 - 120°, GN 7247 - 180°.
Rozmiar l1: 75 mm.
