Opis produktu
Właściwości i zastosowanie:

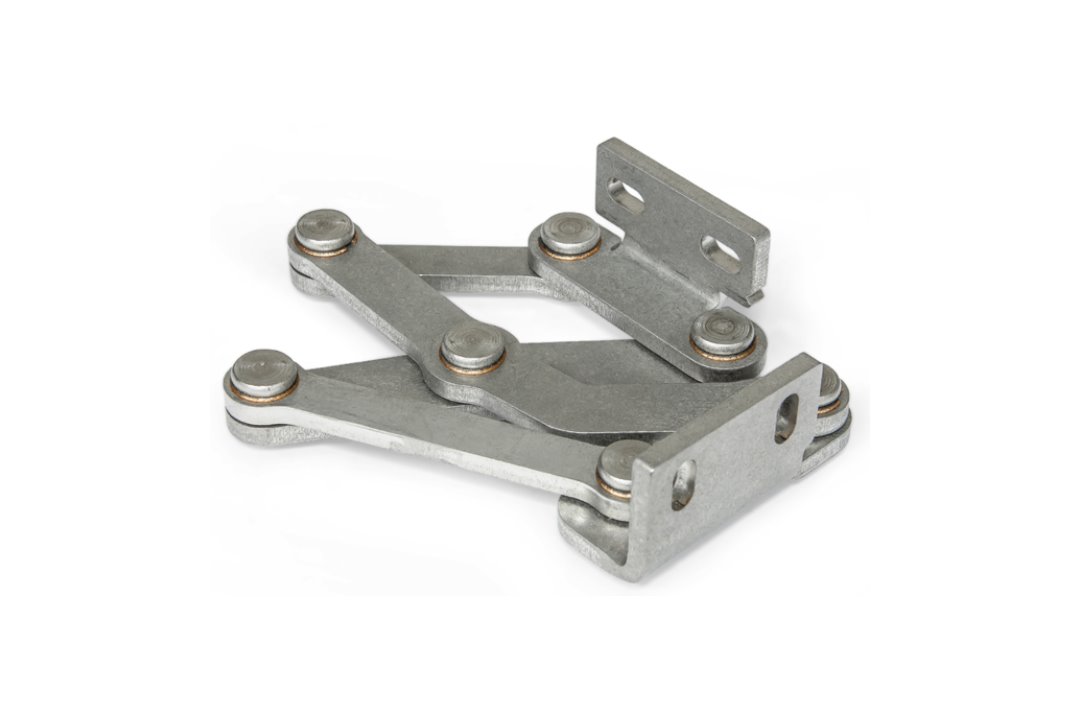

- Zawias przegubowy GANTER GN 7233 do montażu wewnętrznego - przeznaczony do drzwi, pokryw i osłon maszyn. Ukryty montaż oszczędza miejsce i utrudnia ingerencję osób niepowołanych.
- Kąt otwarcia 120° - sprawdza się przy drzwiach o znacznej grubości.
- Estetyka i łatwość czyszczenia: zawias pozostaje niewidoczny od zewnątrz, dzięki czemu zewnętrzna powierzchnia obudowy jest wolna od dodatkowych elementów mocujących i łatwiejsza do utrzymania w czystości.
- Wykonanie: Typ L - kątownik mocujący lewy. Zawiasy stosuje się zwykle parami (jeden typu L i jeden typu R). Przy większych obciążeniach, np. dużych klapach lub włazach, można zastosować dodatkowe zawiasy dowolnego typu.
- Regulacja montażu: otwory podłużne w kątownikach mocujących umożliwiają regulację położenia zawiasu. Zastosowanie opcjonalnych podkładek dystansowych pozwala na regulację w trzech płaszczyznach.
- Materiał: stal nierdzewna AISI 304, wykończenie matowe, szlifowane, bez powłoki (MT). Samosmarowne łożyskowanie ślizgowe z brązu.

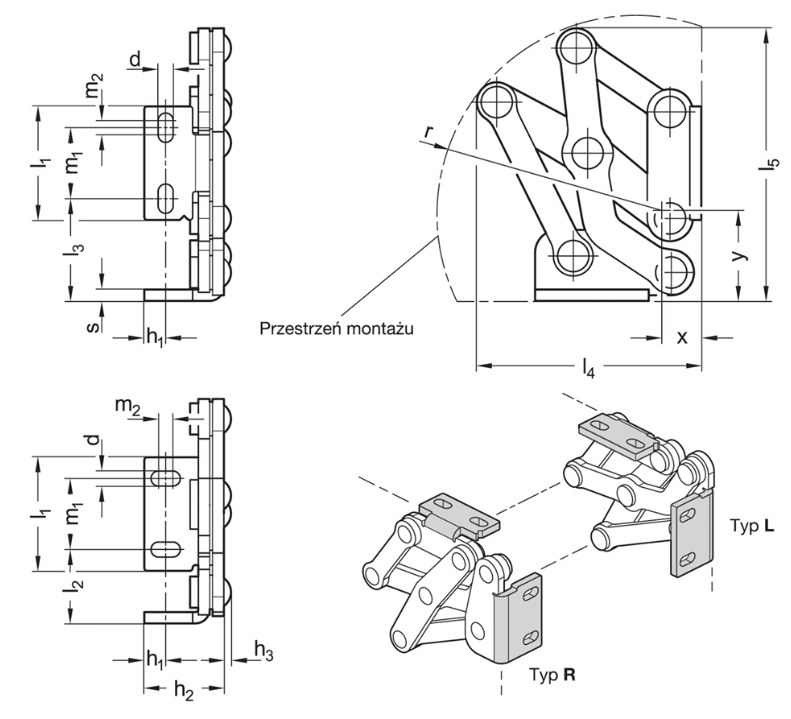

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 7233-NI-50-L-MT |
| l 1 | 50 mm |
| d | 6,5 mm |
| h 1 | 10 mm |
| h 2 | 35 mm |
| h 3 ≈ | 4 mm |
| l 2 | 35 mm |
| l 3 | 46 mm |
| l 4 | 105 mm |
| l 5 | 135 mm |
| l 6 | 79,3 mm |
| l 7 | 82 mm |
| l 8 | 2,8 mm |
| l 9 | 113,3 mm |
| m 1 | 30 mm |
| m 2 | 6 mm |
| r | 105 mm |
| s | 5 mm |
| x | 20 mm |
| y | 37 mm |
| Waga | 0,533 kg |

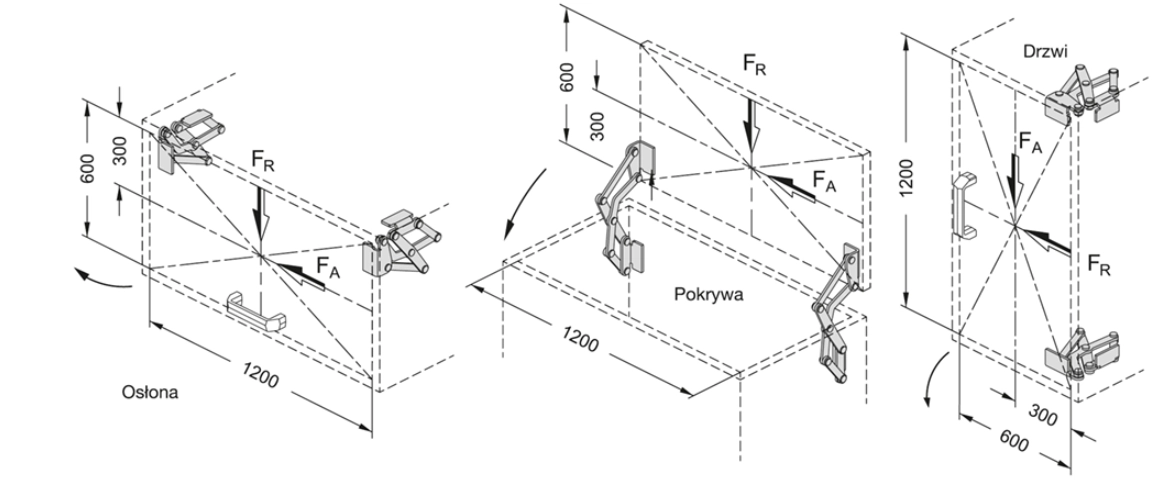

Dopuszczalne obciążenia:
Obciążenie na parę zawiasów
| Parametr | Wartość |
|---|---|
| Siła osiowa F A | 175 N |
| Siła promieniowa F R | 750 N |
Podane wartości obciążeń dotyczą pary zawiasów i stanowią punkt odniesienia dla przedstawionych przypadków montażu. Przy doborze należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Ruch otwierania:

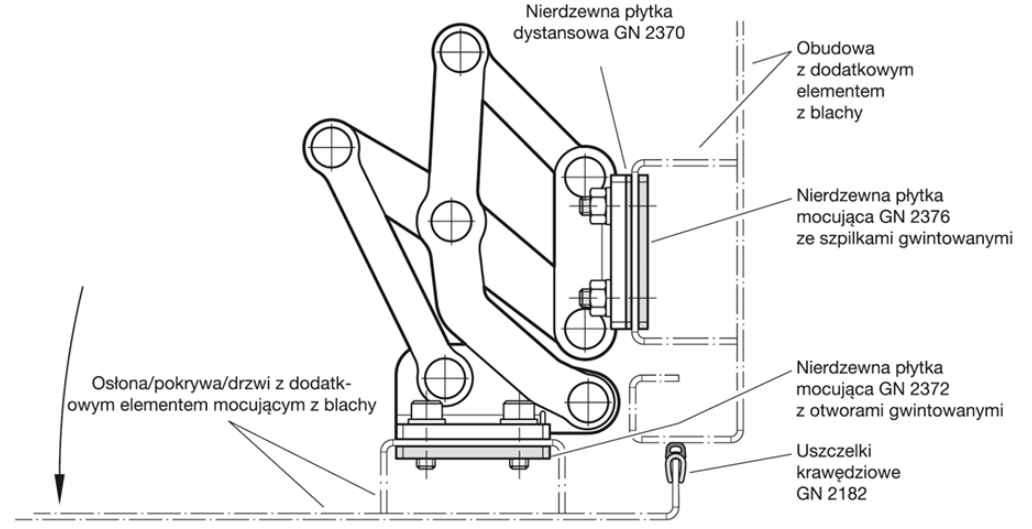

Przykład montażu:
Film produktowy:
Dostępne wykonania zawiasów przegubowych GN 7231 / GN 7233 / GN 7237:
Kąt otwarcia: GN 7231 - 90°, GN 7233 - 120°, GN 7237 - 180°.
Typ: L (kątownik mocujący lewy) lub R (kątownik mocujący prawy).
Rozmiary l1: 30, 40, 50 i 60 mm.
