Opis produktu
Właściwości i zastosowanie:

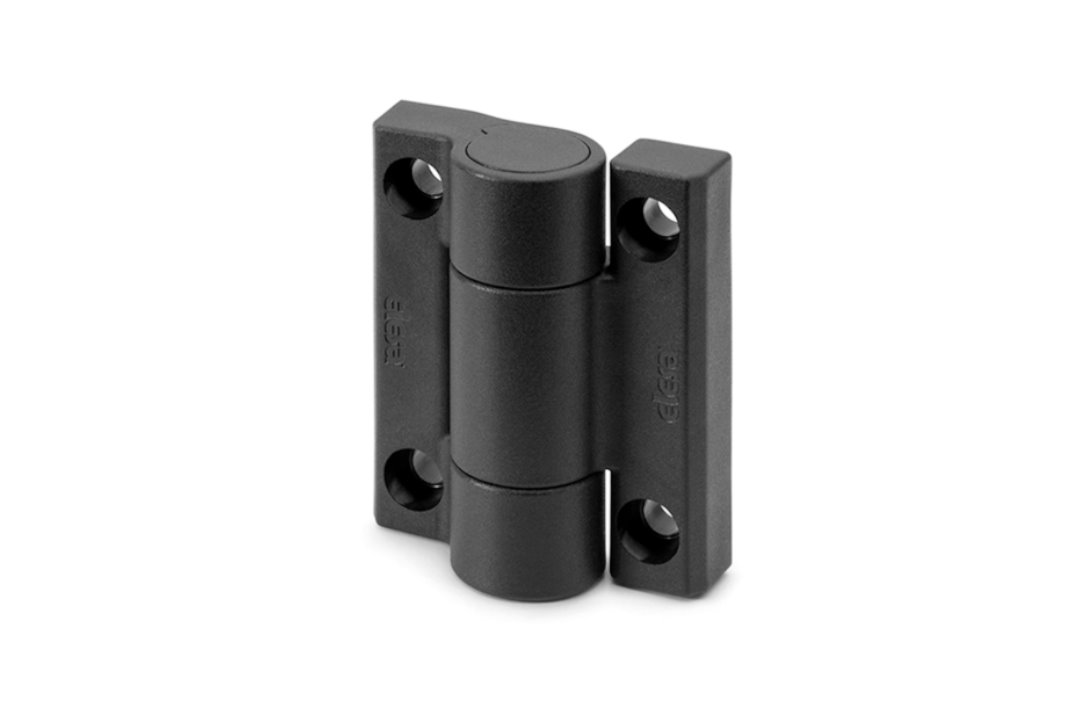

- Zawias ELESA+GANTER CFAM z wbudowanym amortyzatorem - do cichego domyku lub spowolnienia ruchu drzwi (oś pionowa, CFAM-V) oraz włazów i klap (oś pozioma, CFAM-O).
- Wykonanie: Oś pozioma, tłumienie przy zamykaniu - do włazów i klap: amortyzator spowalnia opadanie i zapewnia cichy domyk.
- Tłumienie działa tylko w jednym kierunku (zależnie od wykonania NC lub NO). Moment siły tłumienia rośnie stopniowo wraz z obrotem zawiasu, do wartości końcowej 3,0 Nm.
- Materiał korpusu: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe.
- Amortyzator: na bazie oleju silikonowego.
- 4 otwory przelotowe pod śruby M6 z łbem cylindrycznym.
- Zakres obrotu (wartość przybliżona): maks. 110° (od 0° do +110°, 0° to pozycja, w której powierzchnie mocowania obu skrzydeł leżą w jednej płaszczyźnie), dodatkowo -5° na kompensację niewspółosiowości futryn. Nie należy przekraczać kąta obrotu.
- Zawiasu nie należy domykać ani otwierać na siłę - trzeba pozwolić mu na swobodny ruch.
- Po 20 000 / 30 000 cykli testów zmęczeniowych nominalny moment siły tłumienia nie uległ zmianie.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFAM.67-CH-6-O-NC-300 |
| L | 67 mm |
| B | 55 mm |
| H | 24 mm |
| f | 48 mm |
| f 1 | 38 mm |
| d 1 | 6,5 mm |
| d 2 | 10 mm |
| h 1 | 12,5 mm |
| h 2 | 12,5 mm |
| h 3 | 6,3 mm |
| b 1 | 15 mm |
| Końcowy moment siły tłumienia | 3,0 Nm |
| Maks. moment dokręcania śrub C | 4 Nm |
| Waga | 0,06 kg |
Maksymalne obciążenie robocze to wartość, powyżej której materiał może ulec uszkodzeniu. Należy dobrać współczynnik bezpieczeństwa adekwatny do danej aplikacji.
Dobór zawiasów:
Rekomendowane konfiguracje pozwalają na łagodne domknięcie w około 5 sekund. Wartości są orientacyjne - zalecamy sprawdzenie w rzeczywistym zastosowaniu.
Oś pozioma (CFAM-O):
| Moment siły Cmax | A | B |
|---|---|---|
| 0,8 Nm | CFAM-O-080 | CFMR-NS |
| 2 Nm | CFAM-O-080 | CFAM-O-080 |
| 2,5 Nm | CFAM-O-300 | CFMR-NS |
| 4 Nm | CFAM-O-080 | CFAM-O-300 |
| 5,5 Nm | CFAM-O-300 | CFAM-O-300 |
Oś pionowa (CFAM-V):
| Moment siły Cmax | A | B | C |
|---|---|---|---|
| 0 - 6 Nm | CFMR-100 | CFAM-V-080 | CFMR-100 |
Cmax - maksymalny moment siły generowany przez drzwi (Cmax [Nm] = Pmax [N] x b [m]). Odległość b zależy od środka ciężkości i współosiowości zawiasów. CFAM-V zaleca się stosować z zawiasami sprężynowymi CFMR - razem tworzą zestaw do samoczynnego i łagodnego zamykania drzwi.
Dostępne wykonania zawiasów CFAM:
Oś pozioma (włazy, klapy):
- CFAM-O-NC - tłumienie przy zamykaniu.
- CFAM-O-NO - tłumienie przy otwieraniu.
Oś pionowa (drzwi):
- CFAM-V-NC - tłumienie przy zamykaniu.
- CFAM-V-NO - tłumienie przy otwieraniu.
Przyrostek 080 oznacza końcowy moment siły tłumienia 0,8 Nm, 300 - 3,0 Nm.
