Opis produktu
Właściwości i zastosowanie:

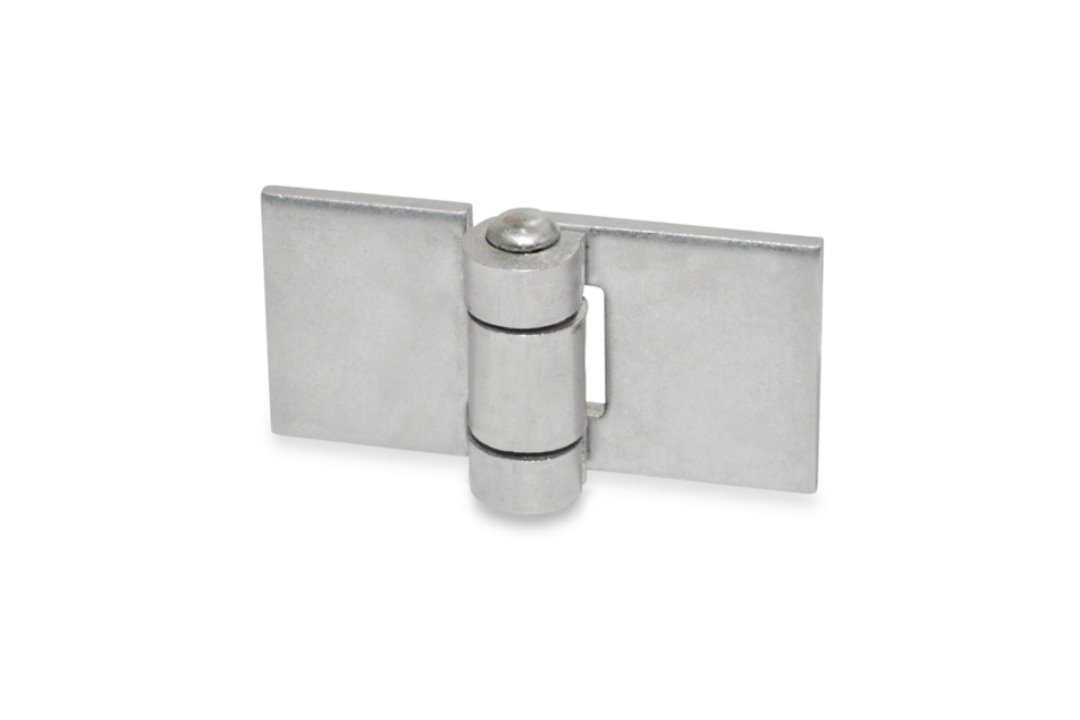

- Zawias ELESA+GANTER GN 1362 z blachy nierdzewnej AISI 304 - przeznaczony do przyspawania do drzwi, klap, osłon maszyn i obudów. Uniwersalne wymiary umożliwiają zastosowanie w różnego rodzaju konstrukcjach.
- Montaż przez spawanie: typ A bez otworów montażowych, przeznaczony do bezpośredniego przyspawania. Alternatywnie możliwe jest wykonanie własnych otworów i zastosowanie mocowania śrubowego.
- Odporność na korozję: wykonanie ze stali nierdzewnej AISI 304 umożliwia stosowanie w środowiskach o podwyższonej wilgotności i zwiększonym ryzyku korozji, zgodnie z odpornością chemiczną materiału.
- Materiał i wykończenie: skrzydła ze stali nierdzewnej AISI 304 bez powłoki (BL). Sworzeń obrotowy ze stali nierdzewnej AISI 304, nitowany.
- Standardowe wymiary ułatwiają realizację rozwiązań dostosowanych do konkretnego zastosowania, również przy niewielkich seriach produkcyjnych.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 1362-NI-60-30-A-BL |
| l 1 (długość) | 60 mm |
| l 2 (szerokość po rozłożeniu) | 30 mm |
| s (grubość skrzydła) | 3 mm |
| d (średnica sworznia) | 6 mm |
| h | 12 mm |
| Waga | 0,06 kg |
Dostępne wykonania zawiasów GN 1362:
Typ A: bez otworów montażowych, przeznaczony do przyspawania lub samodzielnego wykonania otworów.
Dostępne wymiary: 60 x 30, 60 x 40, 60 x 60, 80 x 30, 80 x 40, 80 x 80 oraz 100 x 100 mm. Grubość skrzydeł 3 mm, średnica sworznia 6 mm.
Wykonania na zamówienie: inne wymiary, otwory montażowe lub inne wykończenie powierzchni.
Produkt pokrewny: GN 1366 - zawias z profilu stalowego do przyspawania.
