Opis produktu
Właściwości i zastosowanie:

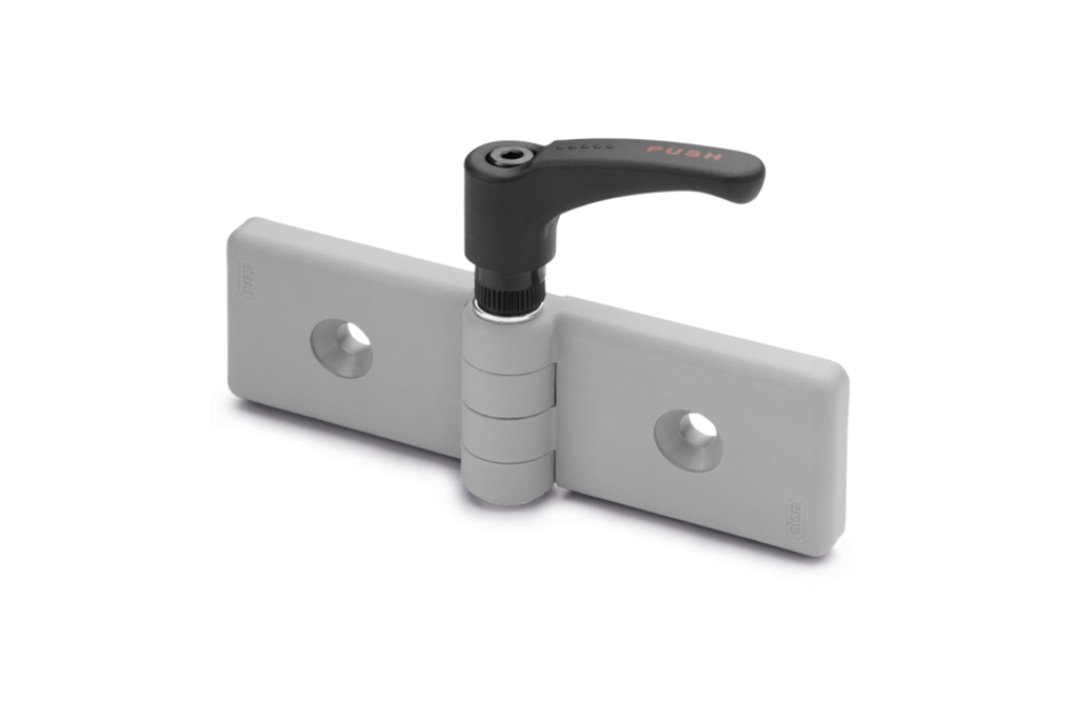

- Zawias z rękojeścią nastawną ERS pozwala zablokować drzwi w dowolnej pozycji w całym zakresie obrotu 280°, z siłą proporcjonalną do momentu przyłożonego do rękojeści.
- Do profili aluminiowych o wymiarach od 30 do 60 mm, także w połączeniu profili o różnych wymiarach (ten zawias: 40 / 60 mm). Wkładki centrujące do profili z rowkami od 6 do 12 mm w komplecie.
- Materiał: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor szary RAL 7040 (C33), wykończenie matowe.
- Sworzeń obrotowy: stal ocynkowana.
- Otwory przelotowe pod wkręty M6 z łbem stożkowym (po jednym w każdym skrzydle).
- Rękojeść nastawna: technopolimer (PA) wzmocniony włóknem szklanym, kolor czarny, mat, z czerwonym napisem „PUSH”. Śruba ze stali oksydowanej na czarno, sprężyna ze stali nierdzewnej AISI 302, wtopka ze stali oksydowanej z otworem gwintowanym nieprzelotowym. Między rękojeścią a korpusem ocynkowana podkładka.
- Zakres obrotu (wartość przybliżona): maks. 280°, od 0° do -100° i od 0° do 180° (0° to pozycja, w której powierzchnie mocowania obu skrzydeł leżą w jednej płaszczyźnie). Nie należy przekraczać kąta obrotu.
Działanie rękojeści blokującej:
Efekt tarcia uzyskuje się przez ściśnięcie obu korpusów zawiasu rękojeścią nastawną. Aby ją uruchomić, rękojeść należy nacisnąć w dół (PUSH). Po puszczeniu sprężyna zwalnia element zębaty – rękojeść wraca do pozycji startowej i obraca się swobodnie razem z drzwiami, nie blokując ich ruchu, nawet przy przypadkowym uderzeniu. Duża liczba zębów pozwala obracać rękojeść nawet przy bardzo ograniczonym ruchu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFG.40/60-ERS-SH-6-C33 |
| s 1 (wymiar profila) | 40 mm |
| s 2 (wymiar profila) | 60 mm |
| L | 36 mm |
| B | 94 mm |
| L 1 | 44 mm |
| f 1 ±0,25 | 55 mm |
| f 2 | 22,5 mm |
| f 3 | 32,5 mm |
| H | 16 mm |
| h 1 | 8 mm |
| h 2 | 38,5 mm |
| h 3 | 29 mm |
| h 4 | 38 mm |
| b 1 | 37 mm |
| b 2 | 57 mm |
| d 3 | 6,5 mm |
| d 4 | 12,5 mm |
| Maks. moment dokręcenia śrub montażowych C | 5 Nm |
| Waga | 0,059 kg |
Parametry wytrzymałościowe
| Parametr | Wartość |
|---|---|
 Siła osiowa – maksymalne obciążenie robocze E a |
280 N |
| Siła osiowa – obciążenie niszczące R a | 1510 N |
 Siła promieniowa – maksymalne obciążenie robocze E r |
1600 N |
| Siła promieniowa – obciążenie niszczące R r | 3190 N |
 Siła przy zgięciu 90° – maksymalne obciążenie robocze E 90 |
180 N |
| Siła przy zgięciu 90° – obciążenie niszczące R 90 | 850 N |
Maksymalne obciążenie robocze to wartość, powyżej której materiał może ulec uszkodzeniu. Obciążenie niszczące to wartość, przy której zawias ulega zniszczeniu. Należy dobrać współczynnik bezpieczeństwa adekwatny do danej aplikacji.
Montaż i wkładki centrujące:
| Wymiar profila s | Orientacja wkładki (a) | Kolor wkładki |
|---|---|---|
| 30 mm |  6 mm 8 mm | jasnoszary |
| 40÷45 mm |  8 mm 10 mm | ciemnoszary |
| 50÷60 mm |  10 mm 12 mm | czarny |
Wkładki centrujące (w komplecie):
| l | l 1 | l 2 | Kolor |
|---|---|---|---|
| 8 mm | 6 mm | 2 mm | jasnoszary |
| 10 mm | 8 mm | 4 mm | ciemnoszary |
| 12 mm | 10 mm | 5 mm | czarny |
