Opis produktu
Właściwości i zastosowanie:

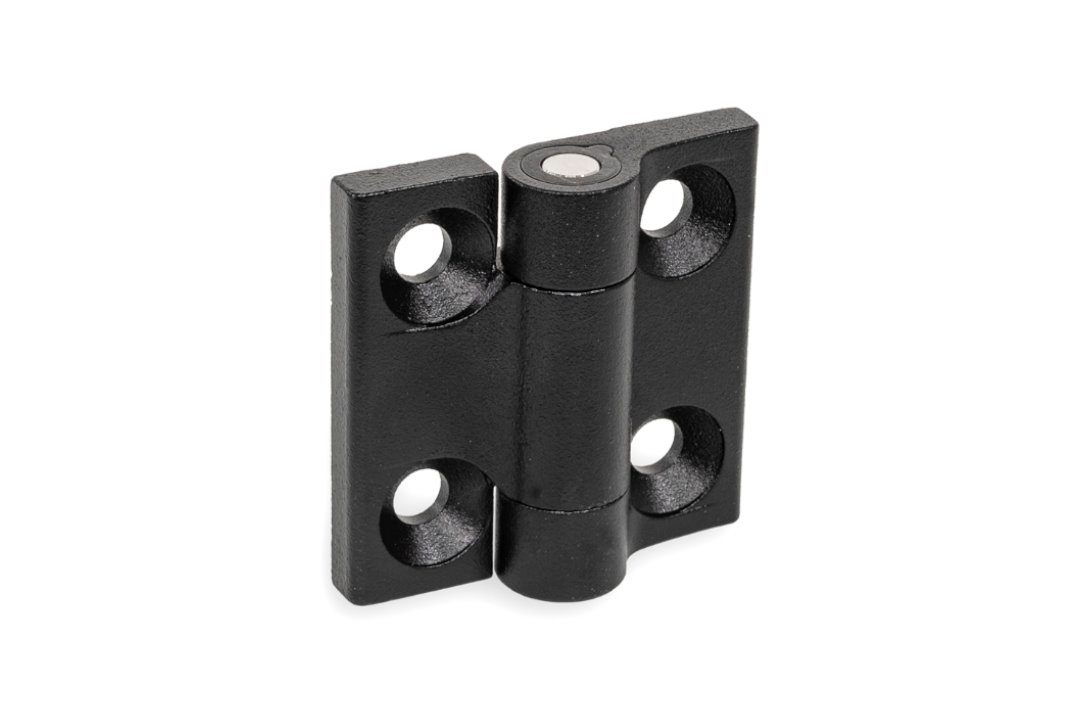

- Zawias ELESA+GANTER GN 437.4 z blokadą położenia - umożliwia utrzymanie drzwi i pokryw w określonej pozycji kątowej bez dodatkowych mechanizmów. Ogranicza samoczynne zamykanie i otwieranie.
- pozycje blokowania -90° / 0° / 90° / 180° (typ A).
- Moment trzymający: 0,5 Nm.
- Zastosowanie: maszyny i urządzenia wymagające częstego otwierania drzwi lub pokryw, m.in. podczas załadunku, rozładunku, napraw i prac serwisowych.
- Mocowanie: 4 otwory pod śruby z łbem stożkowym M8.
- Skrzydła zawiasu: odlew z cynku, powłoka z żywicy epoksydowej, kolor czarny RAL 9005, wykończenie matowe (SW).
- Elementy blokujące: tworzywo POM (temperatura pracy do +80°C), sprężyna ze stali sprężynowej. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 437.4-ZD-60-60-A1-SW |
| l 1 | 60 mm |
| l 2 | 60 mm |
| d (otwór pod śrubę) | 8,3 mm |
| h 1 | 18,5 mm |
| h 2 | 7,5 mm |
| h 3 | 9,5 mm |
| h 4 | 19 mm |
| l 3 | 20 mm |
| m 1 | 36 mm |
| m 2 | 36 mm |
| Waga | 0,158 kg |
Dostępne wykonania zawiasów GN 437.4:
Moment trzymający:
- GN 437.4-1: 0,5 Nm (elementy blokujące z POM).
- GN 437.4-2: 1 Nm (elementy blokujące z POM).
- GN 437.4-3: 2,5 Nm (elementy blokujące ze stali nierdzewnej).
- GN 437.4-4: 4 Nm (elementy blokujące ze stali nierdzewnej).
Tolerancja momentu trzymającego: ±10% dla wykonań 1 i 2 oraz ±20% dla wykonań 3 i 4.
Pozycje blokowania: typ A - -90° / 0° / 90° / 180°; typ C - -3° / 117°.
Kolory: srebrny RAL 9006 (SR) lub czarny RAL 9005 (SW). Wymiary: 60 x 60 mm.
Akcesoria: podkładki dystansowe GN 2370 oraz płytki GN 2372.
