Opis produktu
Właściwości i zastosowanie:

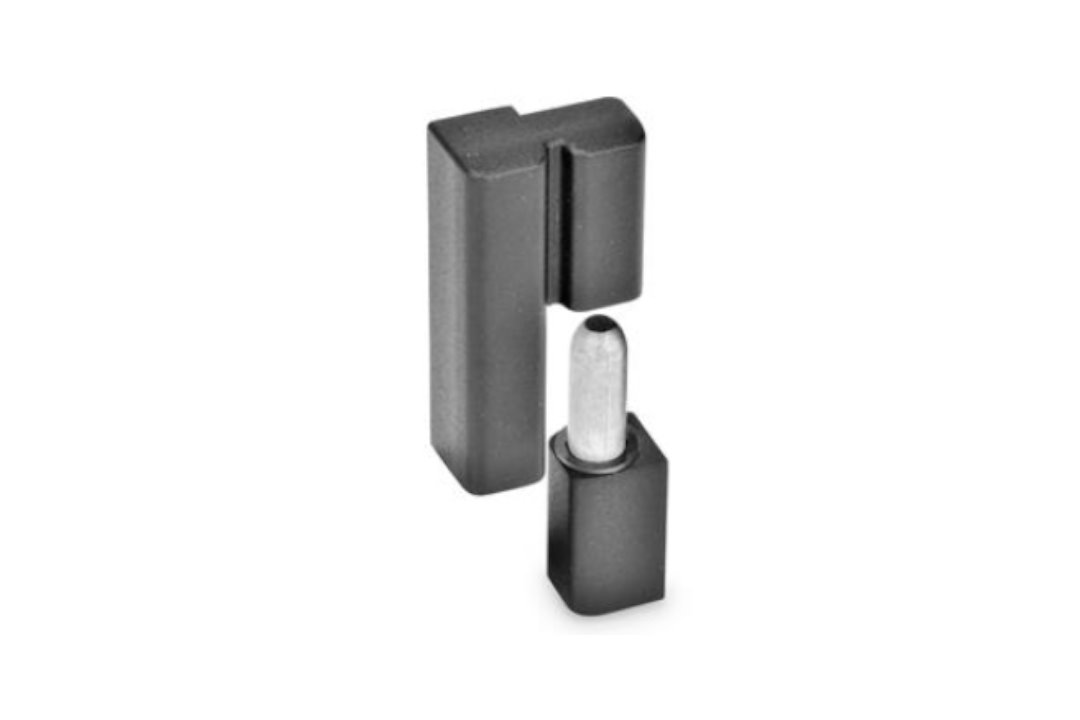

- Zawias ELESA+GANTER GN 161.2 o atrakcyjnym wzornictwie - śruby mocujące są niewidoczne, dzięki czemu zawias dobrze sprawdza się na widocznych elementach maszyn, obudów i mebli przemysłowych.
- Mocowanie: od tyłu, na śruby z gwintem M5.
- Wykonanie: sworzeń obrotowy zamocowany w prawym skrzydle (typ R).
- Materiał: odlew z cynku, powłoka z żywicy epoksydowej, kolor czarny RAL 9005, wykończenie matowe (SW). Podkładka z tworzywa.
- Obciążenia: wartości z tabeli są wartościami sugerowanymi. Po odciążeniu może pojawić się niewielka trwała deformacja, która nie wpływa na działanie ani wygląd zawiasu; obciążenia niszczące są zwykle wielokrotnie wyższe.
Dane techniczne:
| Parametr | Wartość |
|---|---|

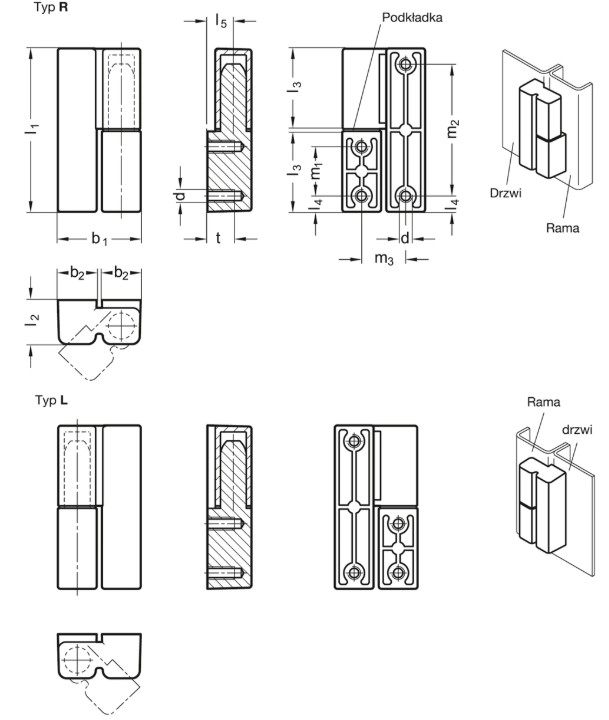

| Oznaczenie | GN 161.2-32-63-R-SW |
| b 1 | 32 mm |
| l 1 | 63 mm |
| b 2 | 15 mm |
| d (gwint) | M 5 |
| l 2 | 17 mm |
| l 3 | 31 mm |
| l 4 | 6,1 mm |
| l 5 | 10 mm |
| m 1 | 19 mm |
| m 2 | 50,8 mm |
| m 3 | 17 mm |
| t | 10 mm |
| Obciążenie osiowe ≈ min. | 700 N |
| Obciążenie osiowe | 2000 N |
| Waga | 0,125 kg |
Dostępne wykonania zawiasów GN 161.2:
- Typ R: sworzeń obrotowy zamocowany w prawym skrzydle.
- Typ L: sworzeń obrotowy zamocowany w lewym skrzydle.
Kolory: srebrny RAL 9006 (SR) lub czarny RAL 9005 (SW). Wymiary: 32 x 63 mm.
