Opis produktu
Właściwości i zastosowanie:

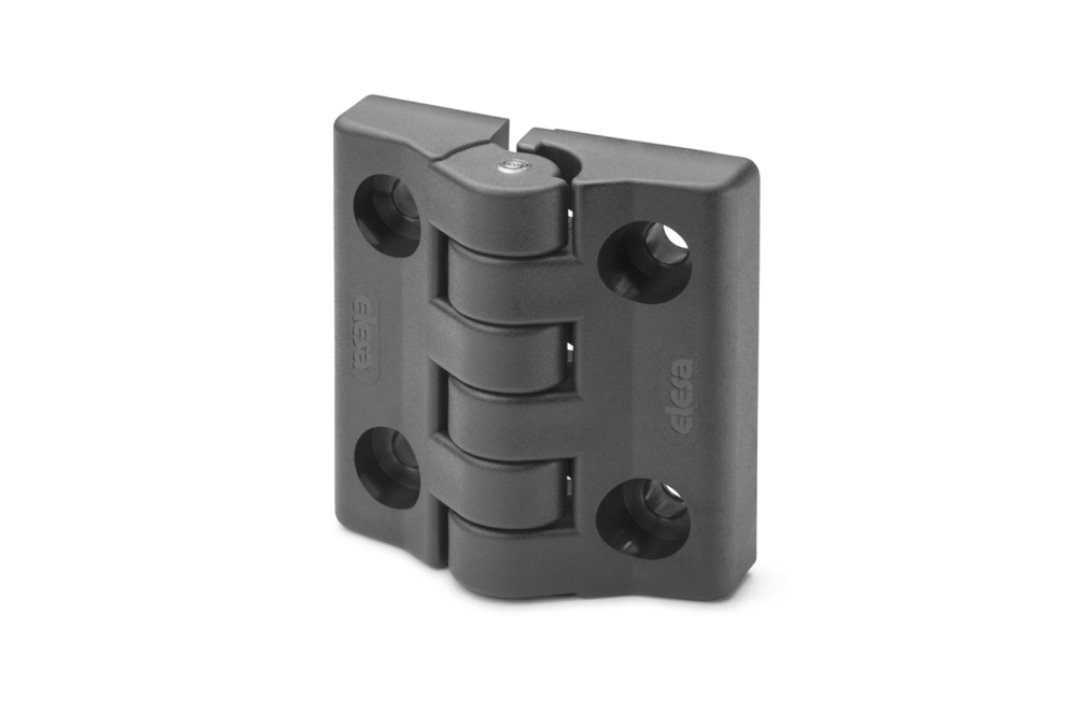

- Zawias ELESA+GANTER CFA-F z ograniczeniem kąta otwarcia - przeznaczony do drzwi, pokryw i osłon, których kąt otwarcia nie może przekraczać 95°.
- Większe bezpieczeństwo pracy: wbudowany ogranicznik zmniejsza ryzyko uderzenia dłoni operatora o sąsiednie elementy podczas otwierania, szczególnie przy ograniczonej przestrzeni manewrowej.
- Mocowanie: Otwory przelotowe pod śruby M5 z łbem walcowym.
- Korpus: wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie 105° (od -10° do +95°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFA.49-F-CH-5 |
| L | 49,5 mm |
| B | 48 mm |
| H | 20 mm |
| f ±0,25 | 30,2 mm |
| f 1 ±0,25 | 31 mm |
| h 1 | 13 mm |
| b 1 | 18 mm |
| d 3 (otwór przelotowy) | 5,5 mm |
| d 5 (pogłębienie walcowe) | 10 mm |
| h 3 | 5,5 mm |
| d | 4 mm |
| Maks. moment dokręcania C | 2 Nm |
| Waga | 0,031 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
380 N |
| Siła osiowa - obciążenie niszczące R a |
3600 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
370 N |
| Siła promieniowa - obciążenie niszczące R r |
3300 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
320 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
2490 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFA-F:
- CFA-F-B: wtopki gwintowane M6.
- CFA-F-CH: otwory przelotowe pod śruby z łbem walcowym (M5 lub M6).
- CFA-F-SH: otwory przelotowe pod śruby z łbem stożkowym (M5 lub M6).
Dostępne rozmiary: CFA.49 (49,5 x 48 mm) oraz CFA.65 (65 x 63,5 mm).
Wersja bez ograniczenia kąta otwarcia: CFA.
