Opis produktu
Właściwości i zastosowanie:
- Zawias ELESA+GANTER CFT z pokrywami maskującymi śruby, przeznaczony do montażu drzwi, pokryw i osłon maszyn oraz urządzeń przemysłowych. Sprawdza się szczególnie w konstrukcjach, w których istotne jest estetyczne wykończenie połączeń montażowych.

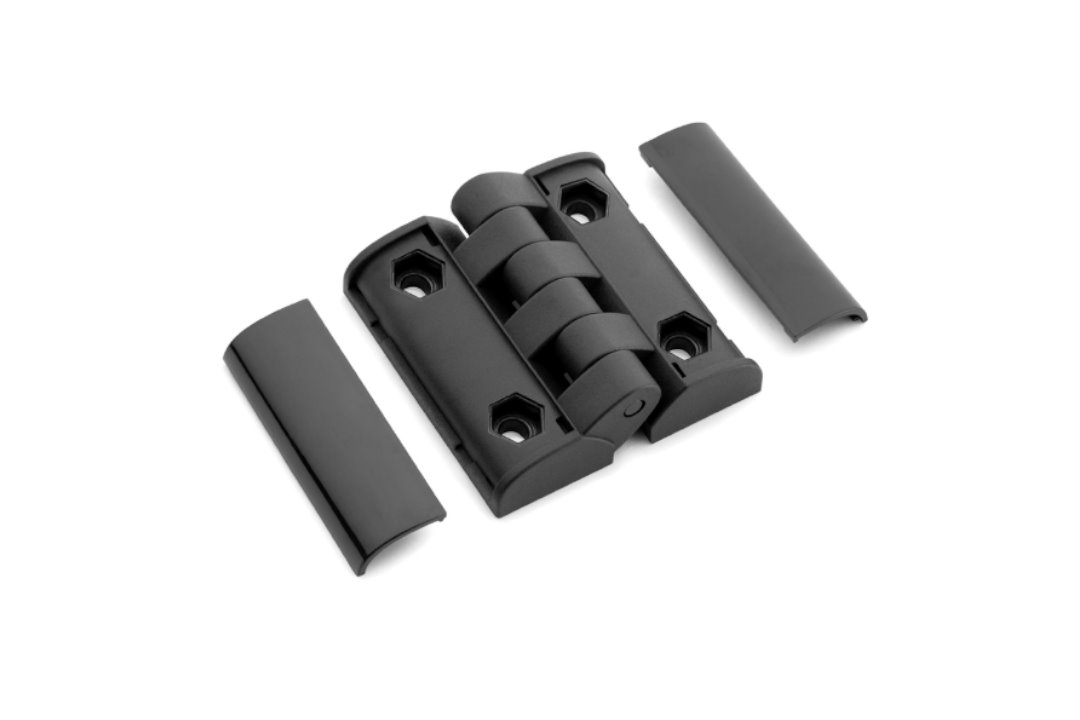

- Pokrywy maskujące śruby wykonane z technopolimeru PBT, w kolorze czarnym z wykończeniem na połysk, mocowane na wcisk. Zakrywają łby śrub i elementy mocujące, zapewniając jednolity wygląd zawiasu bez widocznych połączeń śrubowych. To główna cecha odróżniająca serię CFT od CFTX.
- Mocowanie: otwory przelotowe z gniazdami sześciokątnymi, umożliwiające mocowanie za pomocą nakrętek lub śrub z łbem sześciokątnym, a także śrub z obniżonym łbem cylindrycznym - rozmiar M4.
- Korpus: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe. Sworzeń obrotowy z technopolimeru na bazie żywicy acetalowej (POM), kolor czarny.
- Konstrukcja bez metalowych elementów zawiasu - zarówno korpus, jak i sworzeń obrotowy wykonane są z tworzyw sztucznych. Eliminuje to ryzyko korozji metalowych części samego zawiasu. Śruby i inne elementy montażowe dobiera się odpowiednio do warunków pracy.
- Zakres obrotu: maksymalnie około 200° (od -20° do +180°). Pozycja 0° odpowiada ustawieniu powierzchni mocowania obu skrzydeł w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.

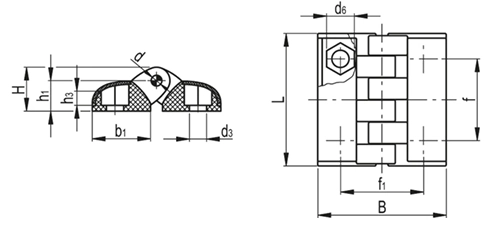

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFT.40 EH-4-C9 |
| L | 39,5 mm |
| B | 38 mm |
| f ±0,25 | 25 mm |
| f 1 ±0,25 | 25 mm |
| H | 13 mm |
| h 1 | 9 mm |
| h 3 | 4 mm |
| b 1 | 17,5 mm |
| d (sworzeń) | 3 mm |
| d 3 (otwór przelotowy) | 4,5 mm |
| d 6 (gniazdo sześciokątne) | 7 mm |
| Maks. moment dokręcania śrub C | 2 Nm |
| Waga | 0,011 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
300 N |
| Siła osiowa - obciążenie niszczące R a |
1500 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
300 N |
| Siła promieniowa - obciążenie niszczące R r |
1500 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
200 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
750 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić masę i wymiary drzwi, kierunek działania obciążeń, warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFT:
- CFT-SH: otwory przelotowe pod śruby z łbem stożkowym. Rozmiary: CFT.40 (M4), CFT.49 (M5) oraz CFT.65 (M6).
- CFT-EH: otwory przelotowe z gniazdami sześciokątnymi, umożliwiające mocowanie za pomocą nakrętek lub śrub z łbem sześciokątnym, a także śrub z obniżonym łbem cylindrycznym. Rozmiary: CFT.40 (M4), CFT.49 (M5 lub M6) oraz CFT.65 (M6).
Wykończenie: korpus czarny matowy, pokrywy śrub czarne z połyskiem. Na życzenie dostępne są pokrywy w innych kolorach RAL.
