Opis produktu

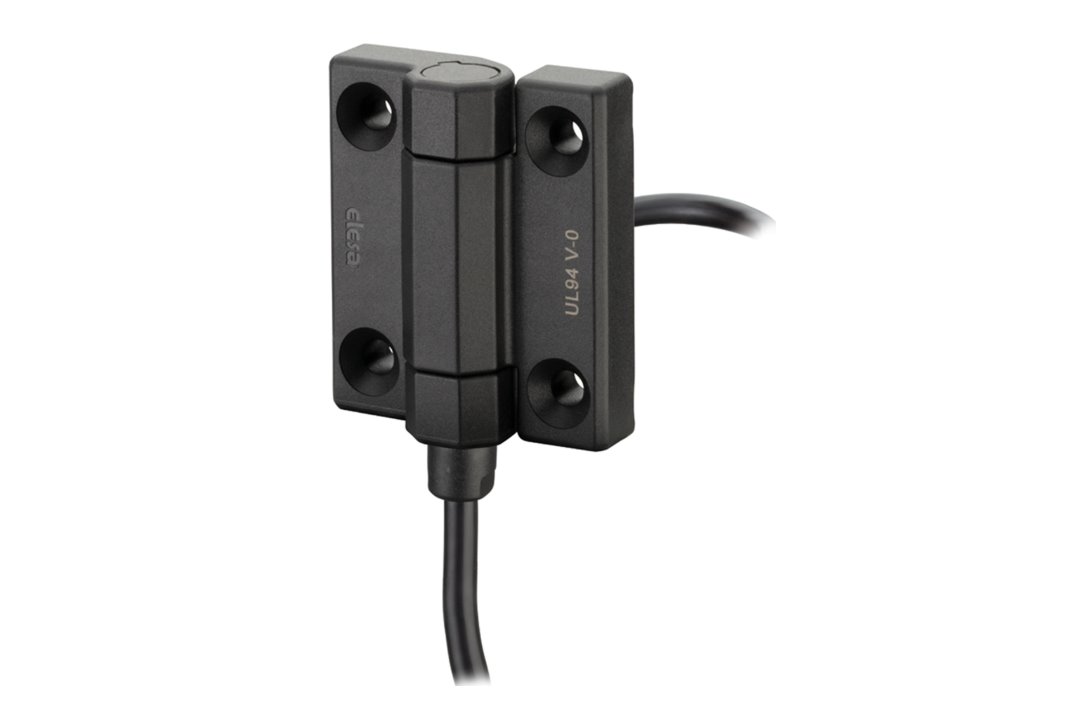

Właściwości i zastosowanie:
- Zawias ELESA+GANTER CFM-PC z przepustem przewodu elektrycznego - umożliwia przekazanie zasilania i sygnału z ościeżnicy do drzwi. Eliminuje konieczność stosowania odsłoniętych przewodów, zewnętrznych przepustów i dławnic kablowych, a przewody są chronione podczas ruchu drzwi.
- Przewód 8-pinowy pozwala zasilać lub podłączać między innymi kolumny świetlne, zamki elektryczne oraz uchwyty z przełącznikiem EBR-SWM, EBR-SWB i M.2000-SWM.
- Przewody: przewód 8-pinowy wyprowadzony osiowo do dołu oraz przewód wyprowadzony do tyłu z wolnymi końcami. Długości przewodów: 3,5 m (przewód osiowy) oraz 1,5 m (przewód tylny). Minimalny promień gięcia przewodów zewnętrznych wynosi 30 mm.
- Mocowanie: otwory przelotowe pod śruby M6 z łbem stożkowym.
- Zawias może być stosowany razem z zawiasami uzupełniającymi CFM-PCN (bez przepustu przewodu). W przypadku drzwi otwieranych poziomo lub drzwi o ograniczonej masie może być wystarczający jeden zawias CFM-PC.
- Korpus: technopolimer na bazie poliamidu (PA), wzmocniony włóknem szklanym, samogasnący w klasie V0 wg UL94, kolor czarny, wykończenie matowe. Sworzeń obrotowy z technopolimeru PA o bardzo dobrych właściwościach ślizgowych.
- Zakres obrotu: maksymalnie 245° (od -65° do +180°). Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:

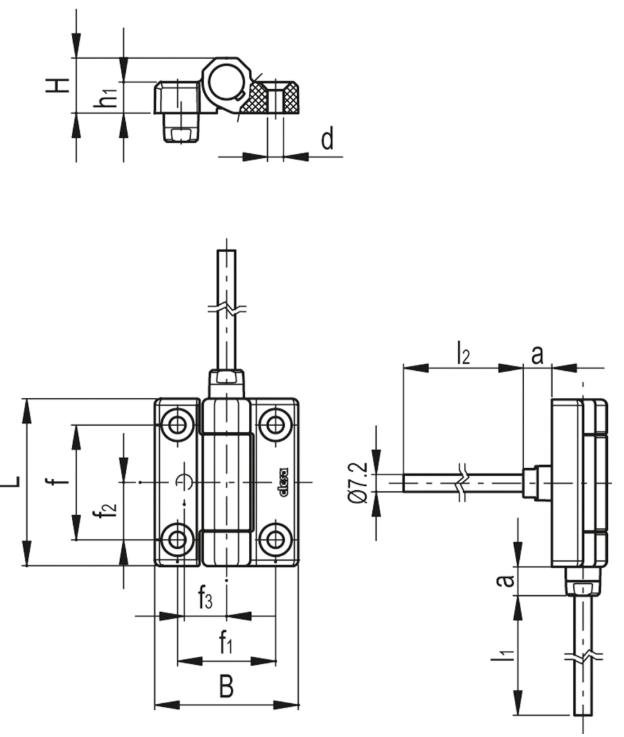

| Parametr | Wartość |
|---|---|
| Oznaczenie | CFM-PC.70-SH-6-F-C3.5+B1.5 |
| L | 70 mm |
| B | 60 mm |
| f ±0,25 | 48 mm |
| f 1 ±0,25 | 41 mm |
| f 2 | 24 mm |
| f 3 | 19,5 mm |
| H | 23 mm |
| h 1 | 13 mm |
| d (otwór / gwint mocowania) | 6,3 |
| l 1 (długość przewodu wyprowadzonego osiowo) | 3500 mm |
| l 2 (długość przewodu wyprowadzonego do tyłu) | 1500 mm |
| a | 12 mm |
| Maks. moment dokręcania śrub C | 7 Nm |
| Waga | 0,472 kg |
Właściwości elektryczne:
| Parametr | Przewód | Złącze |
|---|---|---|
| Średnica zewnętrzna | 7,2 mm | 7,2 mm |
| Żyły | 8 x AWG22 | 8 x AWG22 |
| Maks. napięcie | 400 V | 30 V |
| Maks. natężenie prądu | 4 A | 2 A |
| Pierścień blokujący | - | stal nierdzewna AISI 316 |
| Osłona | PVC | PVC |
Przewód zgodny z cRUus AWM STYLE 2587.
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
| Siła osiowa - maksymalne obciążenie robocze E a | 700 N |
| Siła osiowa - obciążenie niszczące R a | 1200 N |
| Siła promieniowa - maksymalne obciążenie robocze E r | 700 N |
| Siła promieniowa - obciążenie niszczące R r | 2200 N |
| Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 | 800 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 | 2300 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy, sposób obciążenia oraz odpowiedni współczynnik bezpieczeństwa.
Film produktowy:
Zakres obrotu:
Schemat otworów montażowych:
Przykład montażu z zawiasami CFM-PCN:
Dostępne wykonania zawiasów CFM-PC:
- Mocowanie: SH - otwory pod śruby stożkowe M6, B - wtopki gwintowane M6.
- Przewód tylny: C - zakończony złączem żeńskim 8-pin, F - wolne końce.
- Przewód osiowy: A - wyprowadzony do góry, C - wyprowadzony do dołu.
- Długości przewodów: 3,5 m + 1,5 m lub 4 m + 1 m (wersje ze złączem), 3,5 m + 1,5 m (wersje z wolnymi końcami).
