Opis produktu
Właściwości i zastosowanie:

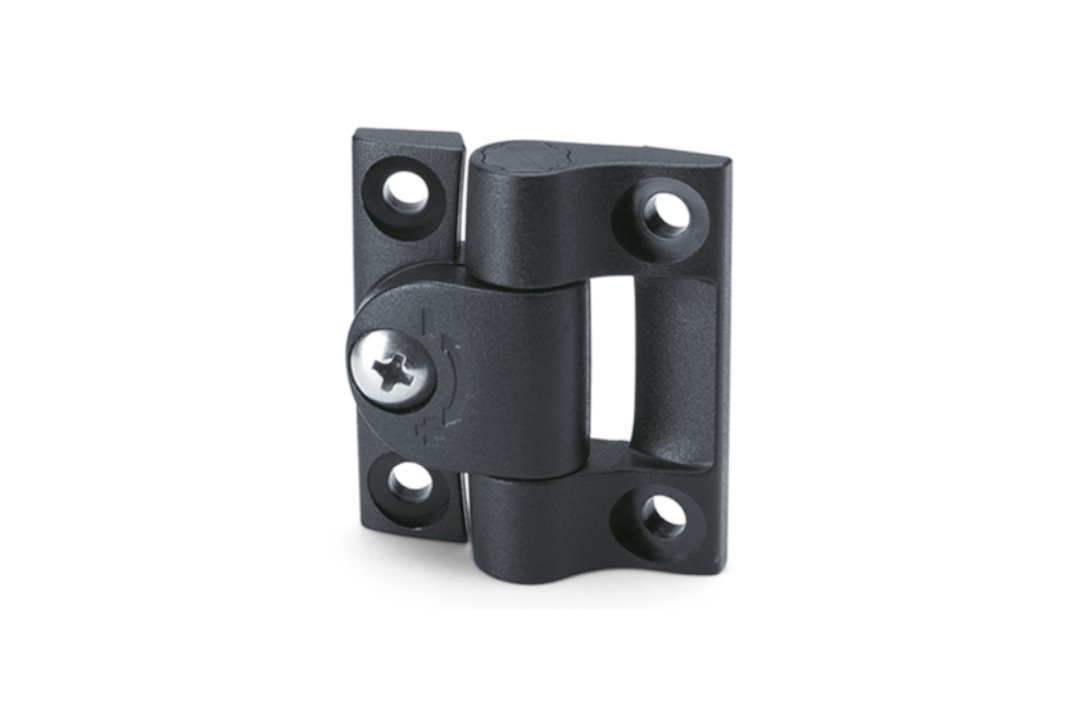

- Zawias ELESA+GANTER CFU z regulacją siły otwarcia - siła potrzebna do otwarcia lub zamknięcia drzwi jest regulowana śrubą z przodu korpusu. Pozwala to zatrzymać drzwi w pozycji otwartej, częściowo otwartej lub zamkniętej.
- Regulacja: obrót śruby w prawo zwiększa siłę tarcia, w lewo ją zmniejsza. Maks. moment oporu 1,4 Nm. Wartość nie zmienia się po 60 000 cykli otwierania i zamykania.
- Materiał: korpus z technopolimeru na bazie żywicy acetalowej (POM), trzpień z technopolimeru na bazie poliwęglanu (PC), kolor czarny, wykończenie matowe. Śruba regulacyjna ze stali nierdzewnej AISI 304, wtopka nastawna ze stali nierdzewnej AISI 303.
- Mocowanie: otwory przelotowe z gniazdami pod śruby M4 z łbem cylindrycznym.
- Zakres obrotu: maksymalnie 275° (od -95° do +180°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFU.40 CH-4 |
| L | 43 mm |
| B | 36,5 mm |
| f ±0,25 | 31,7 mm |
| f 1 ±0,25 | 25,5 mm |
| H | 14 mm |
| h 1 | 7,5 mm |
| h 3 | 3,5 mm |
| b 1 | 11,5 mm |
| d 3 (otwór przelotowy) | 4,5 mm |
| d 5 (gniazdo pod łeb cylindryczny) | 9 mm |
| Maks. moment dokręcania śrub montażowych C | 1 Nm |
| Maks. moment oporu (regulowany) | 1,4 Nm |
| Maks. moment dokręcenia śruby regulacyjnej | 0,8 Nm |
| Waga | 0,016 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a * |
300 N |
| Siła osiowa - obciążenie niszczące R a |
900 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
300 N |
| Siła promieniowa - obciążenie niszczące R r |
1500 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
230 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
1000 N |
 Moment obrotowy (maks. moment oporu) |
1,4 Nm |
* Odkształcenie sprężyste 1 mm. Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFU:
Rozmiary: CFU.40 (M4, moment oporu do 1,4 Nm) oraz CFU.60 (M6, moment oporu do 4 Nm).
Wersja biała: CFU-CLEAN (kolor zbliżony do RAL 9002, łatwe czyszczenie) - dostępna jako osobny produkt.
