Opis produktu
Właściwości i zastosowanie:

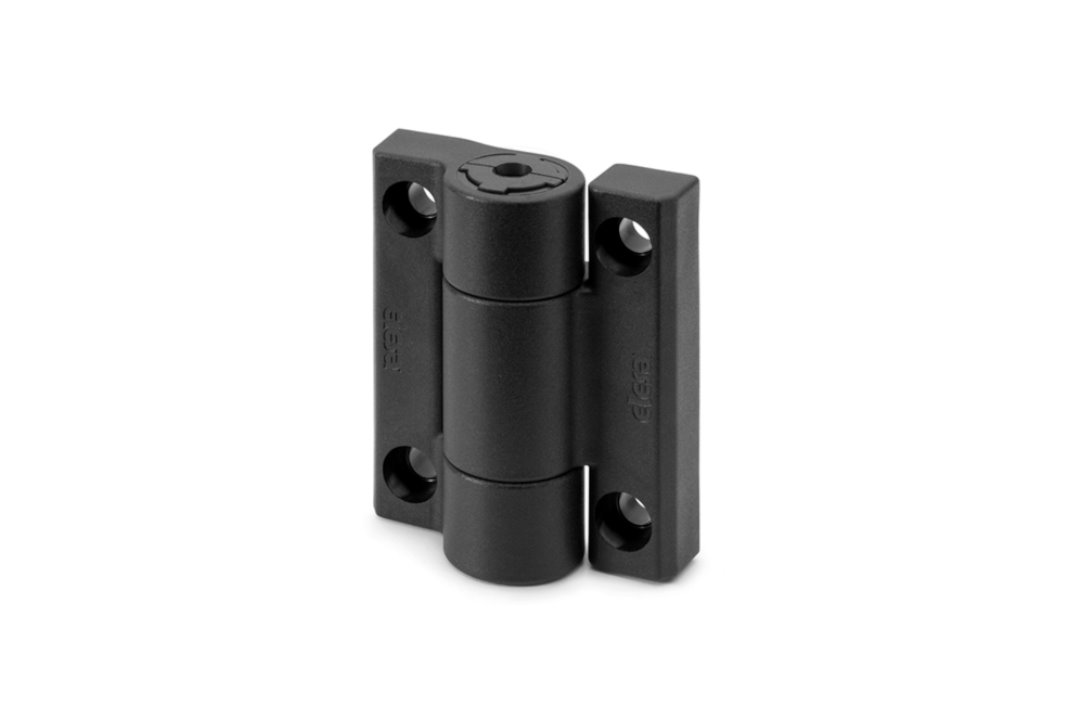

- Zawias ELESA+GANTER CFU-RA z regulacją siły otwarcia - pozwala zmieniać siłę oporu przy otwieraniu i zamykaniu drzwi, a w razie potrzeby zablokować drzwi w wybranej pozycji.
- Regulacja (patent ELESA): obrót specjalnej śruby umieszczonej w osi zawiasu zwiększa lub zmniejsza opór ruchu w obu kierunkach. Stożkowe powierzchnie cierne i dobrane materiały zapewniają stały, powtarzalny opór.
- Moment obrotowy: do zablokowania drzwi w pozycji - ok. 5 Nm (przy dokręceniu śruby regulacyjnej momentem ok. 3 Nm). Gdy drzwi mają pozostać ruchome, maksymalny opór jest mniejszy. Z czasem i zależnie od warunków pracy może być potrzebna ponowna regulacja.
- Mocowanie: otwory przelotowe pod śruby M6 z łbem cylindrycznym i gniazdem sześciokątnym.
- Materiał: korpus, stożkowy element cierny i element rozprężny z technopolimeru PA wzmocnionego włóknem szklanym, kolor czarny, wykończenie matowe. Śruba regulacyjna ze stali nierdzewnej AISI 304, nakrętka AISI 316.
- Zakres obrotu: maksymalnie 270° (od -90° do +180°). Nie należy przekraczać kąta pracy zawiasu.

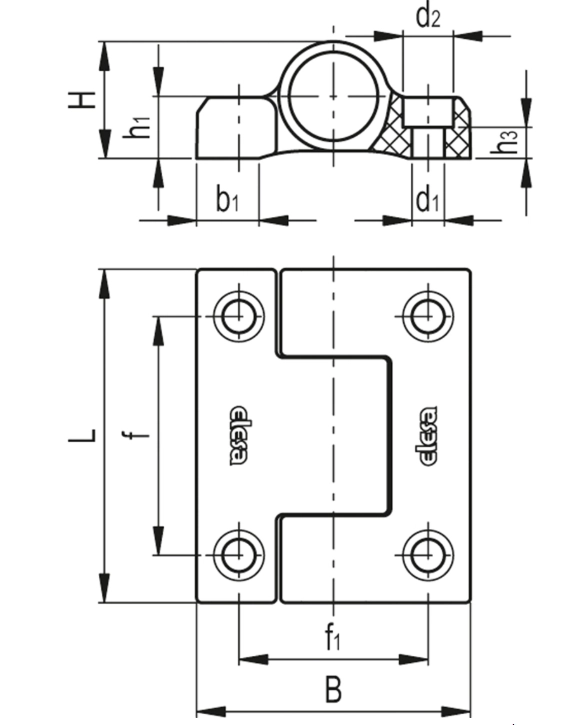

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFU-RA.67 CH-6 |
| L | 67 mm |
| B | 55 mm |
| f | 48 mm |
| f 1 | 38 mm |
| H | 24 mm |
| h 1 | 12,5 mm |
| h 2 | 0 mm |
| h 3 | 6,3 mm |
| b 1 | 12,5 mm |
| d 1 (otwór przelotowy) | 6,5 mm |
| d 2 (gniazdo pod łeb cylindryczny) | 10 mm |
| Maks. moment dokręcania śrub C | 5 Nm |
| Waga | 0,068 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
900 N |
| Siła osiowa - obciążenie niszczące R a |
3000 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
700 N |
| Siła promieniowa - obciążenie niszczące R r |
4500 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
800 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
3600 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.

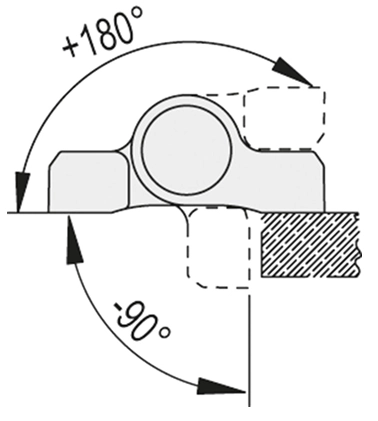

Zakres obrotu:

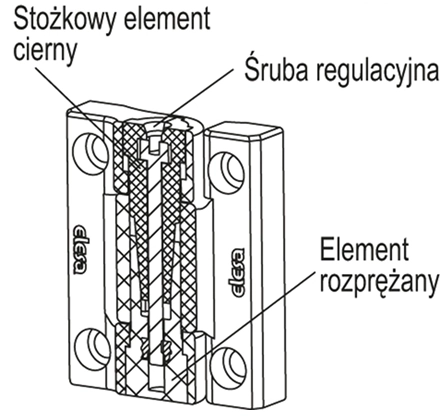

Przykład montażu:
