Opis produktu
Właściwości i zastosowanie:

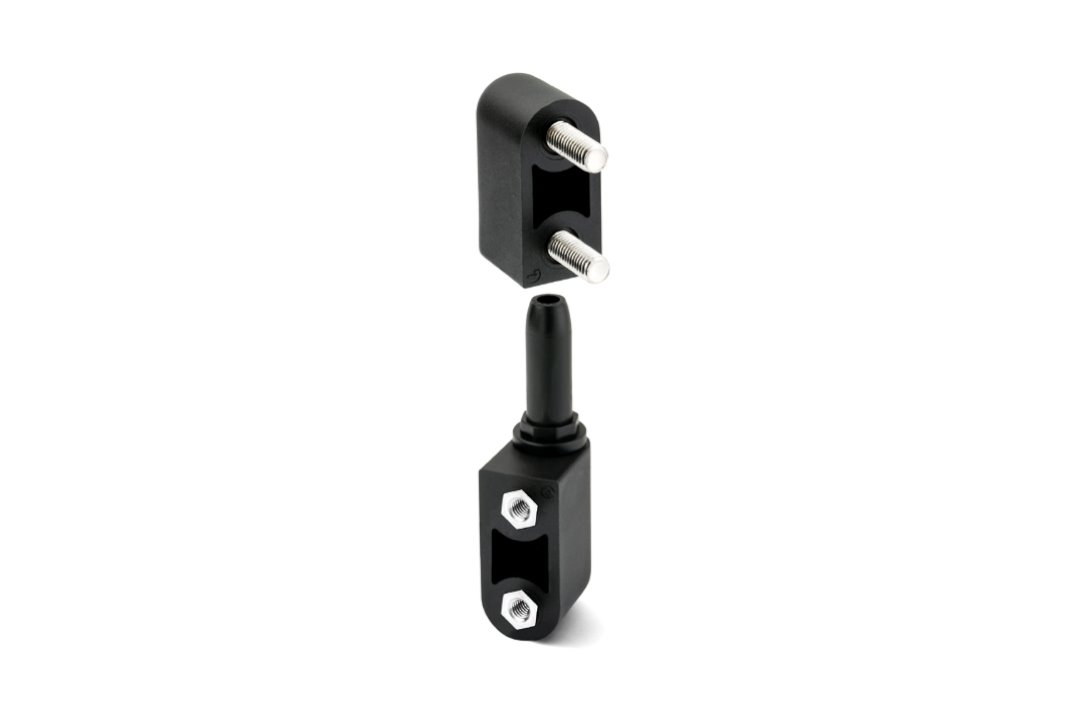

- Zawias ELESA+GANTER CFN z regulowaną osią obrotu - specjalny system regulacji (patent Elesa) umożliwia dokładne osiowanie drzwi po montażu.
- Regulacja: zdejmij drzwi, wyjmij sworzeń, przekręć go do żądanej pozycji (znaczniki na sworzniu i zawiasie, nakrętka ośmioboczna), wsuń z powrotem i załóż drzwi.
- Mocowanie: CFN-B-p: wtopki mosiężne niklowane z gwintem nieprzelotowym M5 oraz trzpienie gwintowane M5x12 ze stali niklowanej.
- Korpus: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe. Sworzeń obrotowy z ośmioboczną nakrętką z technopolimeru acetalowego (POM).

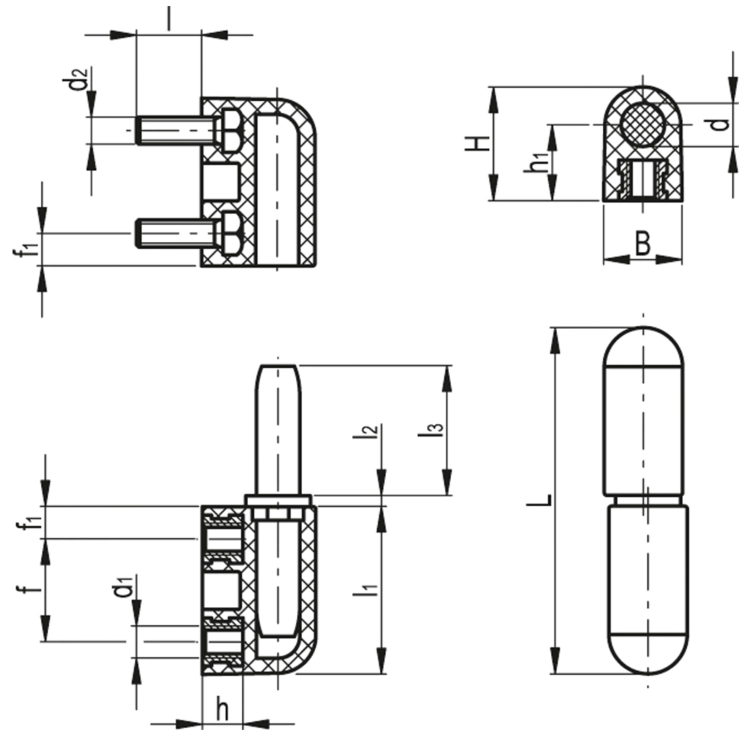

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFN.65 B-M5-p-M5x12 |
| L | 64 mm |
| B | 14,5 mm |
| d 1 (gwint wtopki) | M5 |
| h (głębokość gwintu wtopki) | 8 mm |
| d 2 (gwint trzpienia) | M5 |
| l (długość trzpienia) | 12 mm |
| f | 19 mm |
| f 1 | 6 mm |
| H | 21 mm |
| h 1 | 14 mm |
| l 1 | 31 mm |
| l 2 | 2 mm |
| l 3 | 24 mm |
| d (sworzeń) | 8 mm |
| Maks. moment dokręcania śrub C | 5 Nm |
| Waga | 0,035 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
590 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
200 N |
Wartości jednakowe dla montażu na powierzchniach równoległych i prostopadłych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Regulacja osi obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFN:
CFN-B - wtopki gwintowane M5 w obu częściach, CFN-p - trzpienie gwintowane M5x12 w obu częściach, CFN-B-p i CFN-p-B - wersje mieszane (wtopki + trzpienie).
