Opis produktu
Właściwości i zastosowanie:

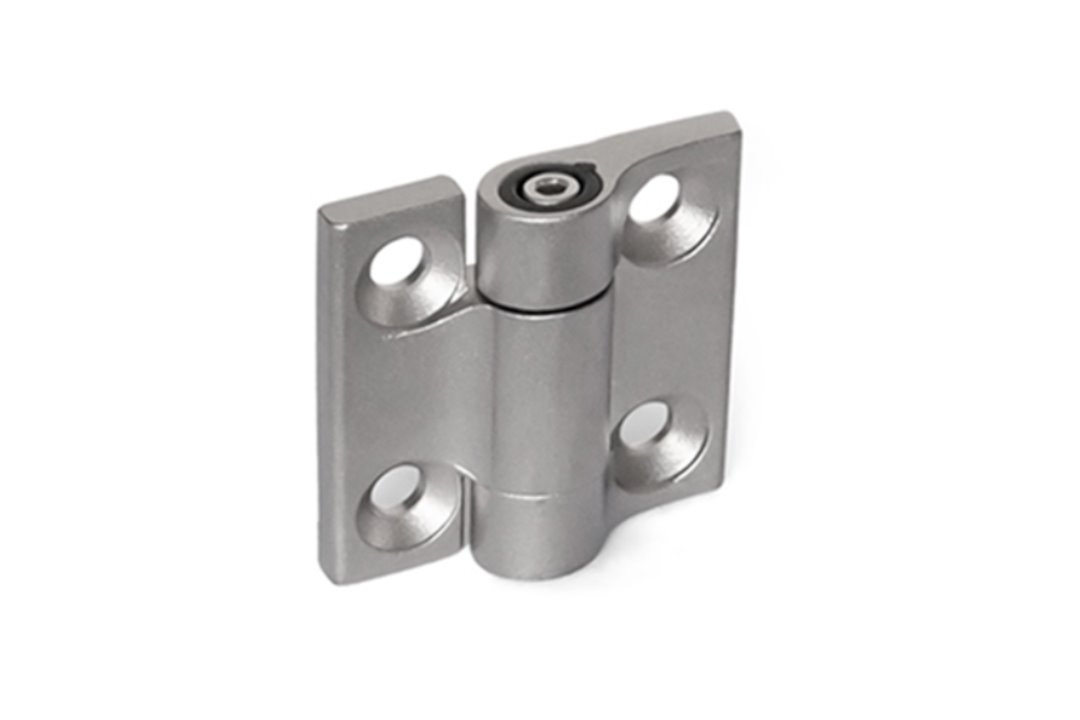

- Zawias z regulowanym oporem obrotu: śruba regulacyjna pozwala ustawić stały moment hamujący, działający w całym zakresie obrotu. Umożliwia to zatrzymanie drzwi lub klapy w dowolnej pozycji i zapobiega ich przypadkowemu ruchowi.
- Moment tarcia uzyskiwany jest za pomocą regulowanych stożków ciernych. Duża powierzchnia cierna i odporne na zużycie stożki z tworzywa zapewniają długą żywotność i niewielki spadek momentu w czasie – w razie potrzeby można go skorygować śrubą regulacyjną.
- Typ A: 2 x 2 otwory pod śruby z łbem stożkowym M8.
- Skrzydła zawiasu: stal nierdzewna AISI 316 (A4), powierzchnia piaskowana na mat (GS) – do zastosowań w agresywnych warunkach środowiskowych.
- Stożki cierne: tworzywo (poliacetal POM), kolor czarny RAL 9005. Zakres temperatur pracy: od -20 °C do +80 °C.
- Śruba regulacyjna i nakrętka sześciokątna: stal nierdzewna.
Dane techniczne:

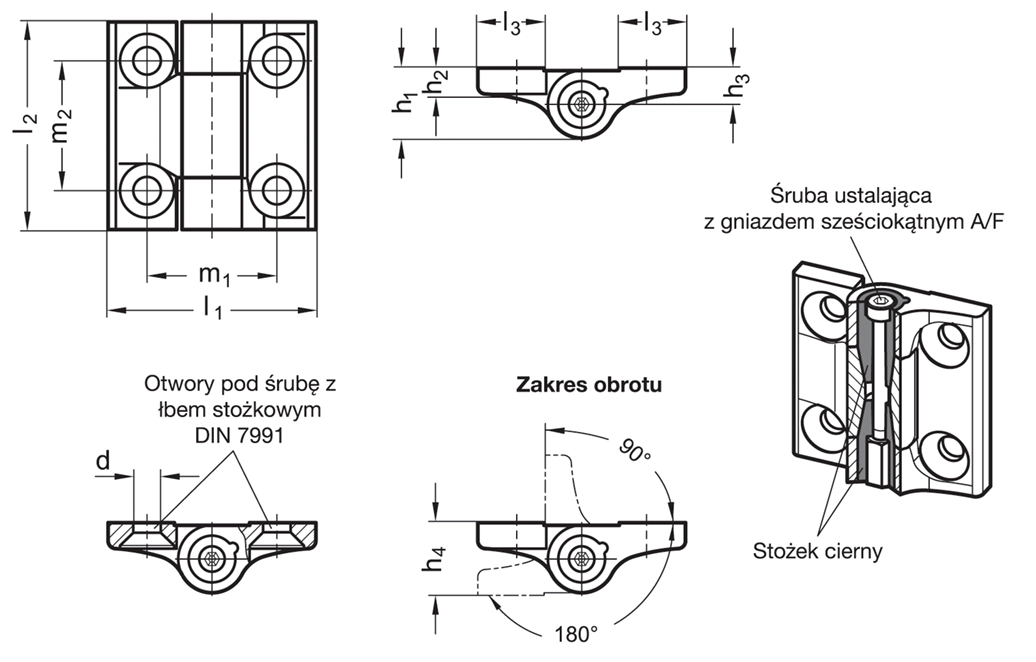

| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 437-A4-60-60-A-GS |
| l 1 | 60 mm |
| l 2 | 60 mm |
| d (otwór pod śrubę) | 8,3 mm |
| h 1 | 18,5 mm |
| h 2 | 7,5 mm |
| h 3 | 9,5 mm |
| h 4 | 19 mm |
| l 3 | 20 mm |
| m 1 | 36 mm |
| m 2 | 36 mm |
| Rozmiar klucza A/F | 4 mm |
| Maks. rekomendowany moment dokręcania śruby regulacyjnej | 1,5 Nm |
| Moment siły otwarcia (≈) | 6 Nm |
| Waga | 0,188 kg |
Dostępne wykonania GN 437:
- Odlew z cynku, kolor srebrny RAL 9006 (SR): 40 x 40, 50 x 50, 60 x 60 mm
- Odlew z cynku, kolor czarny RAL 9005 (SW): 40 x 40, 50 x 50, 60 x 60 mm
- Stal nierdzewna AISI 316, piaskowana (GS): 40 x 40, 50 x 50, 60 x 60 mm
