Opis produktu
Właściwości i zastosowanie:

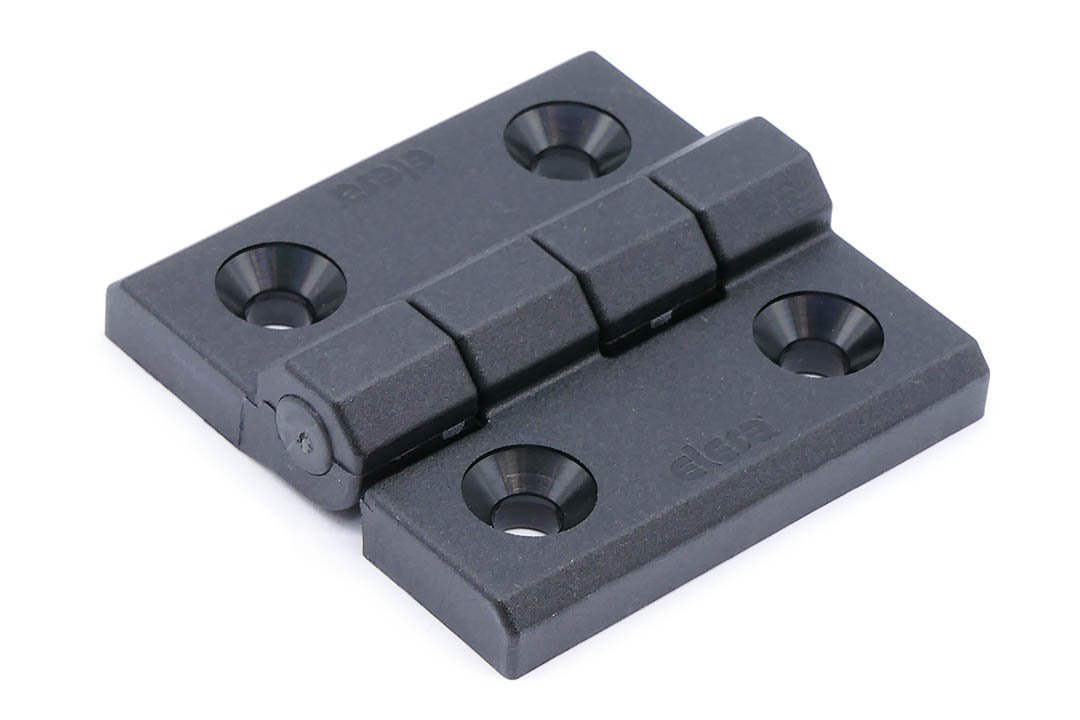

- Zawias ELESA+GANTER CFMX bez elementów metalowych, przeznaczony do montażu drzwi, pokryw i osłon maszyn oraz obudów urządzeń przemysłowych.
- Konstrukcja całkowicie z SUPER-technopolimeru - zarówno korpus, jak i sworzeń obrotowy wykonano z poliamidu (PA) wzmocnionego włóknem szklanym. Materiał zapewnia wysoką sztywność i wytrzymałość mechaniczną, przy zachowaniu niewielkiej masy zawiasu.
- Brak metalowego sworznia i innych części metalowych eliminuje ryzyko korozji elementów konstrukcyjnych samego zawiasu. Rozwiązanie sprawdza się w zastosowaniach wymagających ograniczenia elementów metalowych, np. w obudowach technicznych, szafach i osłonach urządzeń. Śruby montażowe dobiera się osobno.
- Mocowanie: otwory przelotowe pod śruby z łbem stożkowym - rozmiar M6.
- Wysoka wytrzymałość mechaniczna: maksymalne obciążenie robocze w kierunku osiowym wynosi do 3100 N dla wersji CFMX.60 CH-8. Dopuszczalne obciążenia zależą od rozmiaru zawiasu, sposobu mocowania oraz kierunku działania siły i zostały przedstawione w tabeli poniżej.
- Materiał: SUPER-technopolimer na bazie poliamidu (PA), wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe. Sworzeń obrotowy z tego samego rodzaju materiału.
- Zakres obrotu: maksymalnie około 270° (od -90° do +180°). Pozycja 0° odpowiada ustawieniu powierzchni mocowania obu skrzydeł w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu, aby uniknąć uszkodzenia zawiasu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFMX.50 SH-6 |
| L | 50 mm |
| f ±0,25 | 30 mm |
| H | 11,5 mm |
| h 1 | 6,5 mm |
| h 2 | 6 mm |
| b 1 | 18 mm |
| d (sworzeń) | 6 mm |
| d 3 (otwór przelotowy) | 6,5 mm |
| d 4 (pogłębienie stożkowe) | 12,5 mm |
| Maks. moment dokręcania śrub C | 5 Nm |
| Waga | 0,023 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze S a |
2360 N |
 Siła promieniowa - maksymalne obciążenie robocze S r |
2160 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze S 90 |
1550 N |
Podane wartości określają maksymalne obciążenia robocze w kierunku osiowym, promieniowym oraz przy zginaniu pod kątem 90°. Są to wartości graniczne wyznaczone podczas testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić masę i wymiary drzwi, kierunek działania obciążeń, warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFMX:
- CFMX-SH: otwory przelotowe pod śruby z łbem stożkowym. Rozmiary: CFMX.30 (M4), CFMX.40 (M5), CFMX.50 (M6) oraz CFMX.60 (M6 lub M8).
- CFMX-CH: otwory przelotowe pod śruby z łbem cylindrycznym, stosowane z podkładkami UNI 6592 / ISO 7089. Rozmiary: CFMX.30 (M4), CFMX.40 (M5), CFMX.50 (M6) oraz CFMX.60 (M8).
