Opis produktu
Właściwości i zastosowanie:

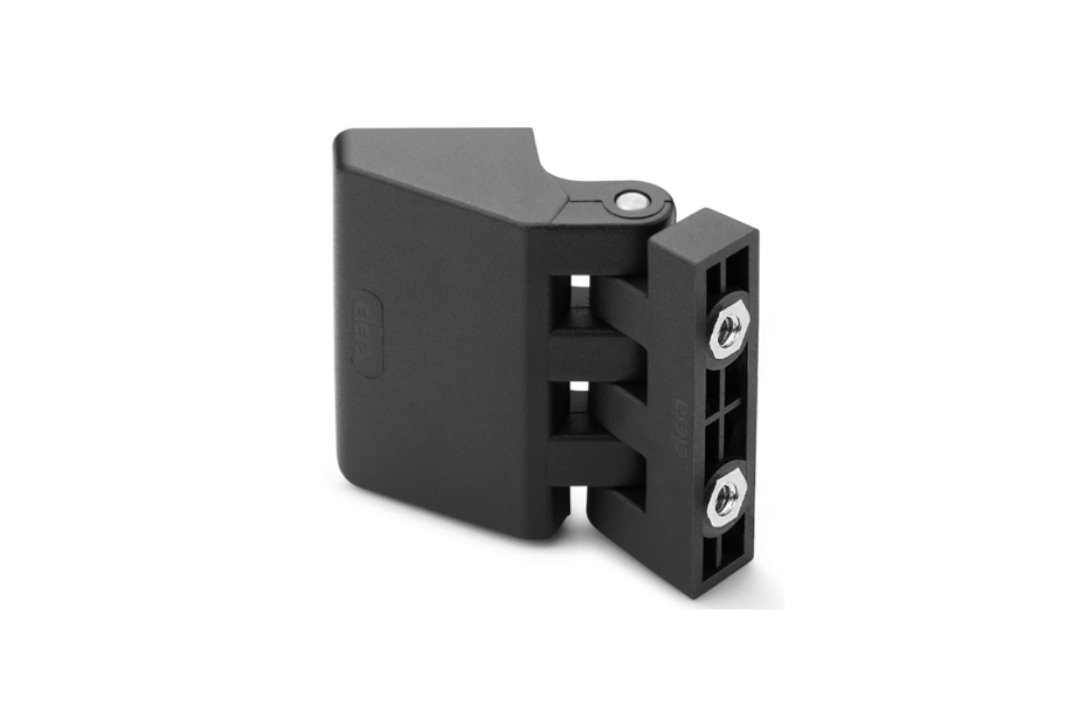

- Zawias ELESA+GANTER CFD do wąskich ram i cienkich drzwi - składa się z dwóch części o różnej szerokości, umożliwiających montaż w konstrukcjach o ograniczonej przestrzeni mocowania, m.in. drzwiach, klapach i osłonach maszyn.
- Mocowanie: Niklowane mosiężne wtopki z gwintem M3 (nieprzelotowe) w obu częściach.
- Korpus: wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie 205° (od -15° do +190°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.

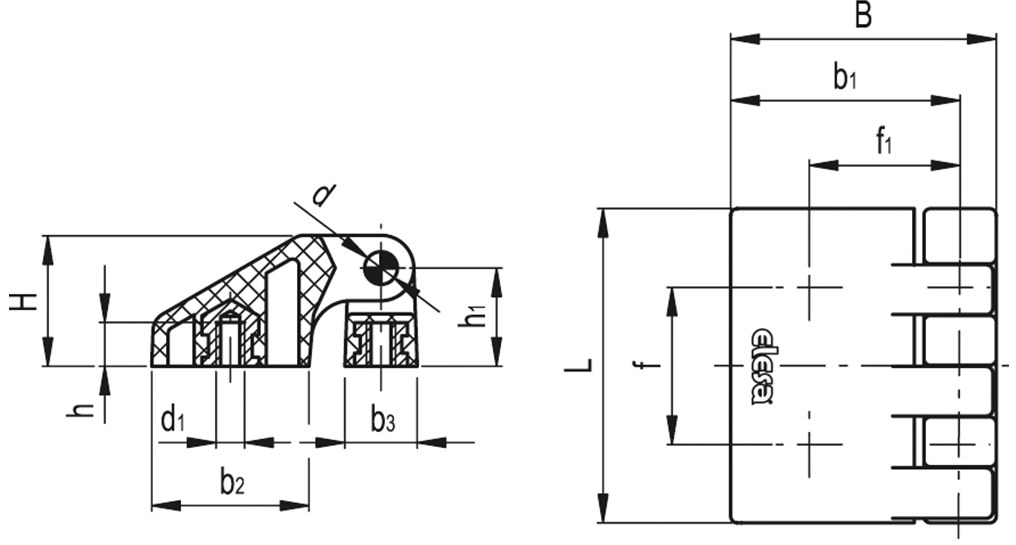

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFD.30 B-M3 |
| L | 30,5 mm |
| B | 26,5 mm |
| H | 12,5 mm |
| f ±0,25 | 15 mm |
| f 1 ±0,25 | 15 mm |
| d 1 (gwint wtopki) | M3 |
| h (głębokość gwintu) | 4 mm |
| h 1 | 9,5 mm |
| b 1 | 22,5 mm |
| b 2 | 15 mm |
| b 3 | 7 mm |
| d (sworzeń) | 2,5 mm |
| Maks. moment dokręcania C (wtopki) | 1 Nm |
| Waga | 0,01 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
60 N |
| Siła osiowa - obciążenie niszczące R a |
690 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
70 N |
| Siła promieniowa - obciążenie niszczące R r |
490 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
60 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
500 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFD:
- CFD-B: wtopki gwintowane w obu częściach korpusu.
- CFD-p: trzpienie gwintowane w obu częściach korpusu.
- CFD-p-B: trzpienie w szerokiej części i wtopki gwintowane w wąskiej.
- CFD-B-p: wtopki gwintowane w szerokiej części i trzpienie w wąskiej.
- CFD-CH-B: otwory przelotowe pod śruby z łbem cylindrycznym w szerokiej części i wtopki gwintowane w wąskiej.
- CFD-CH-p: otwory przelotowe pod śruby z łbem cylindrycznym w szerokiej części i trzpienie gwintowane w wąskiej.
Dostępne rozmiary: CFD.30 (M3), CFD.40 (M4), CFD.48 (M5) oraz CFD.66 (M6).
