Opis produktu
Właściwości i zastosowanie:

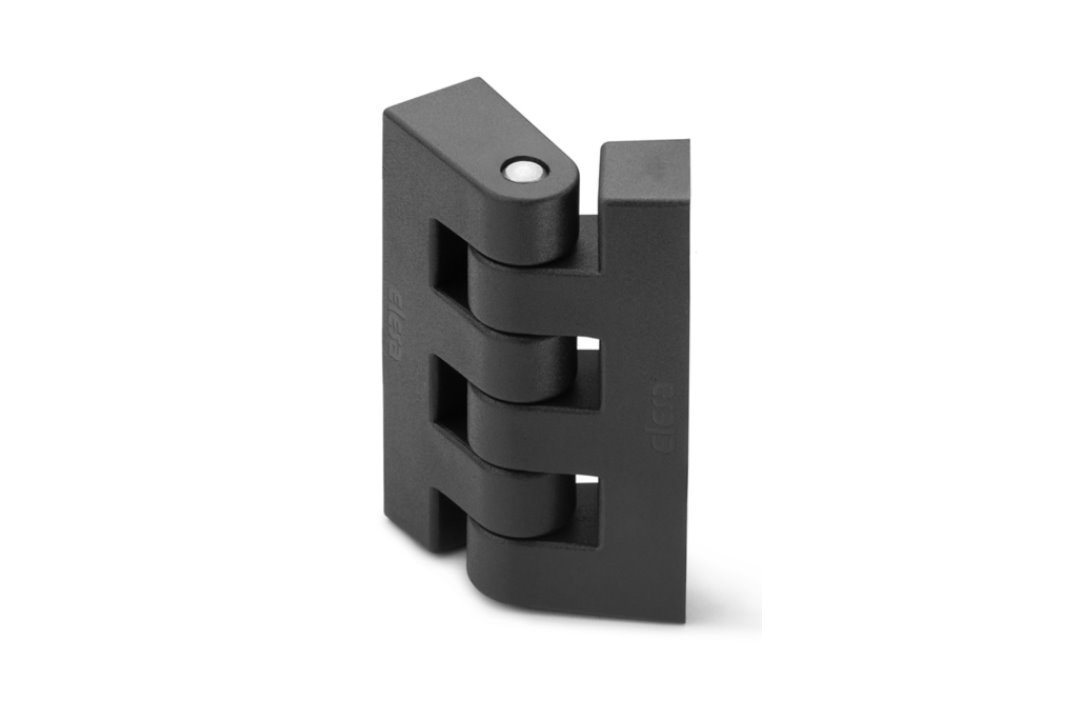

- Zawias ELESA+GANTER CFF do wąskich ram i drzwi - kompaktowy zawias umożliwiający montaż w konstrukcjach o ograniczonej przestrzeni mocowania, m.in. drzwiach, klapach i osłonach maszyn.
- Mocowanie: Niklowane mosiężne wtopki z gwintem M4 (nieprzelotowe) w obu częściach.
- Korpus: wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie 200° (od -10° do +190°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:

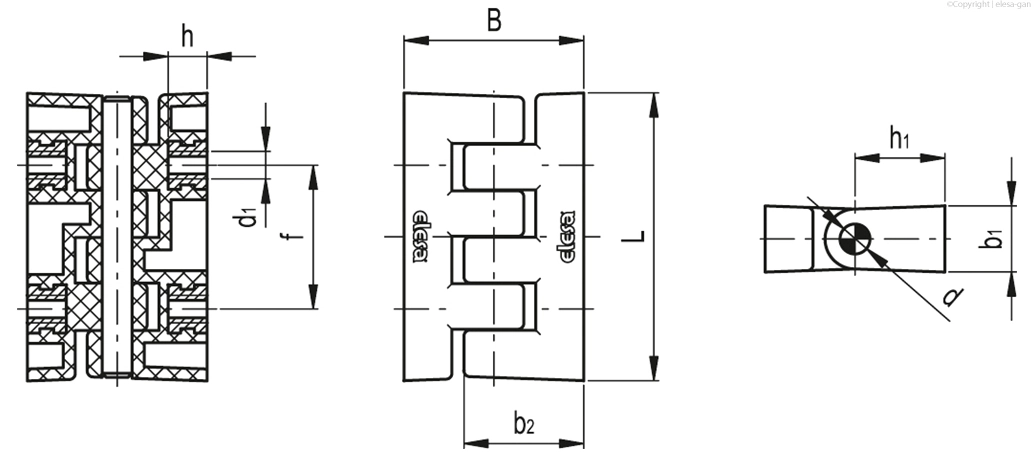

| Parametr | Wartość |
|---|---|
| Oznaczenie | CFF.40 B-M4 |
| L | 40,5 mm |
| B | 24 mm |
| f ±0,25 | 20 mm |
| d 1 (gwint wtopki) | M4 |
| h (głębokość gwintu) | 5,5 mm |
| h 1 | 12 mm |
| b 1 | 9,5 mm |
| b 2 | 16,5 mm |
| d (sworzeń) | 4 mm |
| Maks. moment dokręcania C (wtopki) | 4 Nm |
| Waga | 0,015 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
180 N |
| Siła osiowa - obciążenie niszczące R a |
1780 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
290 N |
| Siła promieniowa - obciążenie niszczące R r |
1950 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
150 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
1160 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFF:
- CFF-B: wtopki gwintowane w obu częściach korpusu.
- CFF-p: trzpienie gwintowane w obu częściach korpusu.
- CFF-B-p: wtopki gwintowane w jednej części i trzpienie gwintowane w drugiej.
Dostępne rozmiary: CFF.30 (M3), CFF.40 (M4), CFF.48 (M5) oraz CFF.66 (M6).
