Opis produktu
Właściwości i zastosowanie:

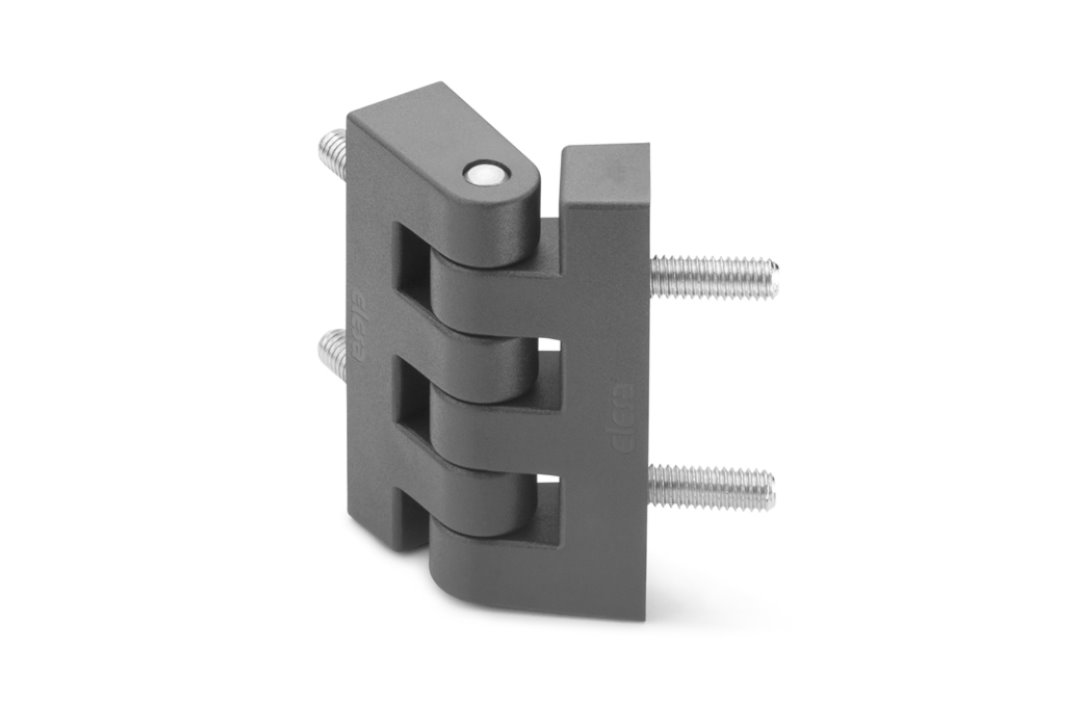

- Zawias ELESA+GANTER CFF do wąskich ram i drzwi - kompaktowy zawias umożliwiający montaż w konstrukcjach o ograniczonej przestrzeni mocowania, m.in. drzwiach, klapach i osłonach maszyn.
- Mocowanie: Niklowane stalowe trzpienie gwintowane M5 w obu częściach.
- Korpus: wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie 200° (od -10° do +190°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:

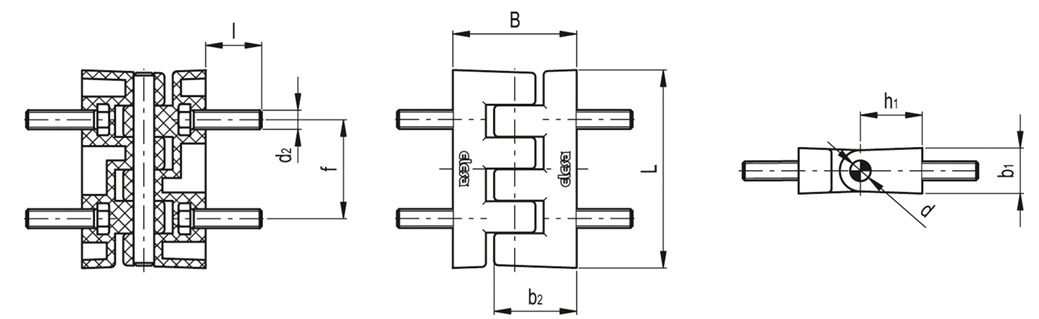

| Parametr | Wartość |
|---|---|
| Oznaczenie | CFF.48 p-M5x17 |
| L | 48,5 mm |
| B | 30 mm |
| f ±0,25 | 24 mm |
| d 2 (gwint trzpienia) | M5 |
| l (długość trzpienia) | 17 mm |
| h 1 | 15 mm |
| b 1 | 11,5 mm |
| b 2 | 20 mm |
| d (sworzeń) | 5 mm |
| Maks. moment dokręcania C (trzpienie) | 4 Nm |
| Waga | 0,033 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
220 N |
| Siła osiowa - obciążenie niszczące R a |
2200 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
370 N |
| Siła promieniowa - obciążenie niszczące R r |
2480 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
140 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
1200 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.

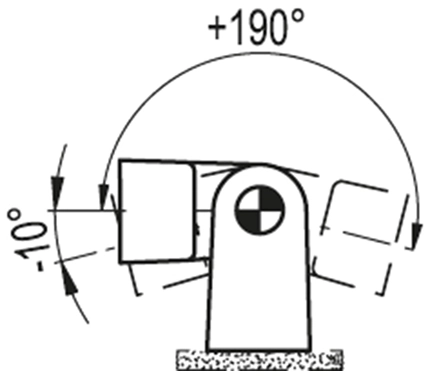

Zakres obrotu:

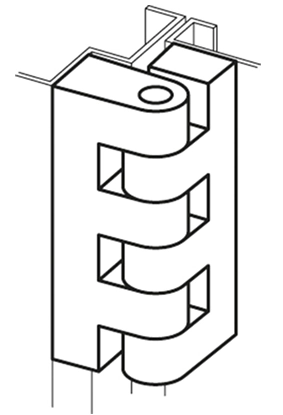

Przykład montażu:
Dostępne wykonania zawiasów CFF:
- CFF-B: wtopki gwintowane w obu częściach korpusu.
- CFF-p: trzpienie gwintowane w obu częściach korpusu.
- CFF-B-p: wtopki gwintowane w jednej części i trzpienie gwintowane w drugiej.
Dostępne rozmiary: CFF.30 (M3), CFF.40 (M4), CFF.48 (M5) oraz CFF.66 (M6).
